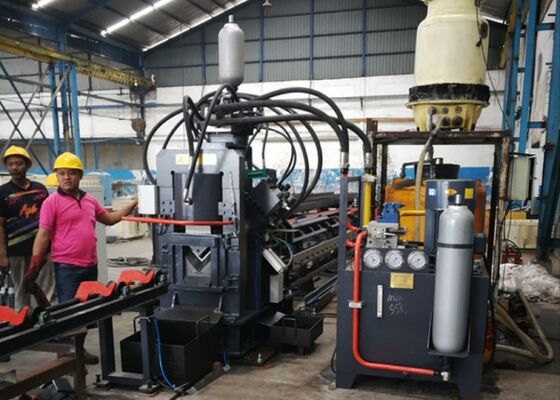

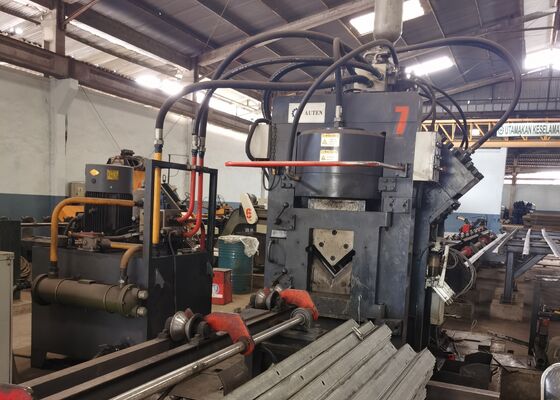

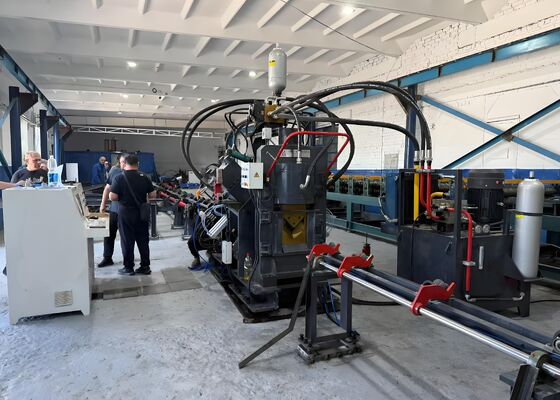

80m/Min Velocidad Máxima de Alimentación Máquina de Punzonado y Corte CNC para la Industria del Acero Angular

80m/min Velocidad máxima de alimentación Máquina de corte por perforado CNC para la industria del acero angular

Introducción del producto:

Este equipo combina las funciones de punción, mecanografía y corte para acero angular, acero de canal y placas.Se pueden realizar tres operaciones distintas en estos tres tipos de materiales metálicos..

Estructura de la máquina:

Esta línea de producción consta de seis componentes: la sección de carga de la pieza de trabajo, la sección de alimentación, la máquina principal, la sección de descarga de la pieza de trabajo terminada, el sistema de control eléctrico,y unidad de potencia hidráulica.

Parámetros del producto:

Características y componentes:

1Sección de alimentación

La sección de alimentación está compuesta por un canal de alimentación y un carro de alimentación CNC.

Canal de alimentación: Esto incluye un rodillo transportador, soportes, un marco, guías lineales de precisión y ruedas de posicionamiento lateral.

Carro de alimentación CNC: Consiste en un servomotor, un engranaje de accionamiento, una correa de sincronización, un marco de carro, una varilla de sujeción y mandíbulas de sujeción.

La pieza de trabajo se coloca inicialmente manualmente en la abrazadera, y la abrazadera de alimentación es luego automáticamente adelantada por el servomotor a la máquina principal para perforar y cortar,de acuerdo con las instrucciones proporcionadas por el sistema de control.

2La máquina principal.

Este componente está compuesto por una unidad de prensado, una unidad de calibración, una unidad de soporte, una unidad de perforación lateral y una unidad de corte.

Unidad de prensado: está diseñada para asegurar la pieza de trabajo, evitar cualquier desviación y contrarrestar las fuerzas generadas durante el punzamiento y el corte.

Unidad de mecanografía: incluye una base fija de la máquina, un cilindro de aceite que mueve la base, un cilindro de cabeza de potencia hidráulica,un cilindro de cuatro posiciones que facilita la transposición de cuatro cuadros de caracteres, y un mecanismo de ajuste manual.

Unidad de soporte: durante la alimentación del material, la unidad de soporte se coloca más arriba que las unidades de perforación y calibración para evitar que el acero angular golpee la hoja inferior.la unidad de apoyo baja para garantizar la calidad de la digitación, golpear y cortar.

Unidad de perforación: Esta unidad cuenta con tres posiciones de perforación en cada lado. Cada posición puede estar equipada con cabezas de perforación de diferentes diámetros según las especificaciones del cliente.El posicionamiento de punción es impulsado por un servomotor a través de un tornillo de bola y rieles cuadrados, garantizando una alta precisión en el posicionamiento.

Unidad de corte: Esta unidad está compuesta por un marco, un cilindro de potencia hidráulica, una caja de cuchillo superior, una caja de cuchillo inferior, un mecanismo de traducción, componentes de prensado y un sistema de manipulación de materiales.La máquina es capaz de cortar el acero ángulo, acero de canal y placas mediante la sustitución de las matrices de corte con diferentes configuraciones.

El sistema de alimentación está diseñado para evitar que el acero angular entre en contacto con la hoja inferior.

3Unidad de descarga de piezas terminadas

Esta unidad consta de un rodillo de apoyo de la pieza de trabajo y un eje de apoyo.

Al presionar el botón, la pieza puede ser expulsada hacia el lado izquierdo o derecho, según las necesidades del cliente.

4Sección de energía hidráulica
Esta máquina utiliza una estación hidráulica independiente, que ofrece facilidad de mantenimiento.Las válvulas hidráulicas están integradas a través de un bloque de válvulasLa tubería está compactamente dispuesta, lo que garantiza un sistema hidráulico más eficiente con pérdidas de tubería minimizadas.optimizando así el rendimiento general del sistema.

5Control eléctrico
El sistema de control eléctrico de la máquina es a la vez avanzado y lógicamente diseñado, con una interfaz de programación fácil de usar que es fácil de aprender y operar.El software de control supervisa continuamente el funcionamiento de la máquinaEn caso de avería, la pantalla del CRT proporciona información detallada sobre la causa del fallo y ofrece orientación sobre las medidas correctivas.

Estos ejemplares, que representan las especificaciones estándar y las condiciones de procesamiento típicas que prevalecen en la industria de las torres angulares de acero, permiten a los usuarios evaluar directamente la calidad de los equipos.Precisión, y de la mano de obra, que actúan como referencia concreta para evaluar el rendimiento del equipo y su conformidad con las normas de producción establecidas, permitiendo así,decisiones basadas en datos para futuras solicitudes.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and heavy loads—this equipment is crucial for processing the angle steel components that constitute the tower’s primary frameworkRealiza con fiabilidad operaciones de perforación y estampación en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales críticos,garantizar dimensiones precisas y conexiones seguras que mantengan la estabilidad general de las torres.
