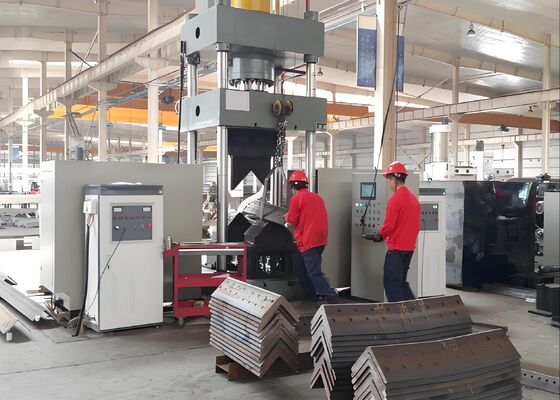

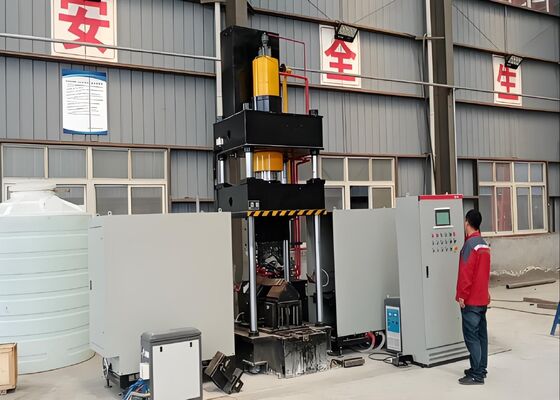

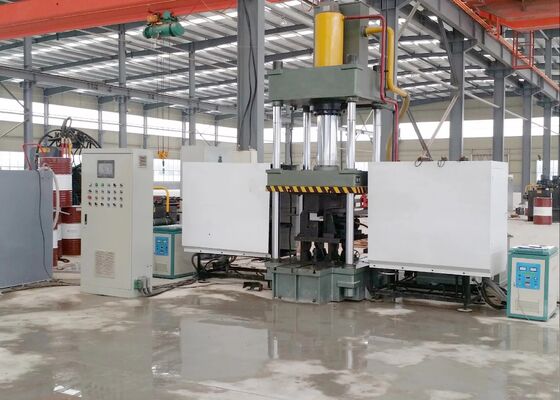

Línea Industrial CNC de Plegado de Ángulos para Producción de Torres de Telecomunicaciones Fabricación de Torres de Líneas de Transmisión

Línea de doblado de ángulos CNC industrial para producción de torres de telecomunicaciones, fabricación de torres de líneas de transmisión


Introducción del producto:

Este sistema de doblado térmico CNC está meticulosamente diseñado y probado en fábrica para garantizar el doblado preciso de perfiles de acero angular y láminas de metal planas. Está diseñado específicamente para satisfacer las rigurosas demandas de producción de industrias como la fabricación de acero estructural, la fabricación de componentes mecánicos y la metalurgia arquitectónica. Con una precisión de conformado excepcional y una consistencia operativa confiable, este sistema garantiza que el acero angular doblado y los paneles metálicos cumplan con los requisitos dimensionales y estructurales exactos, facilitando un progreso fluido y eficiente en los procesos de fabricación posteriores.

Parámetros del producto:

Características del producto:

1. El sistema está integrado con un controlador lógico programable (PLC) de control numérico computarizado (CNC) y está equipado con una interfaz de pantalla táctil fácil de usar, lo que permite una entrada de datos eficiente y un monitoreo en tiempo real de los parámetros operativos. Esta configuración garantiza una experiencia fluida e intuitiva para las operaciones rutinarias.

2. La máquina utiliza tecnología de calentamiento por inducción de frecuencia ultrasónica inteligente de vanguardia, una solución avanzada que mejora la eficiencia de producción, reduce los costos de fabricación y garantiza el pleno cumplimiento de las normas y regulaciones de protección ambiental de las instalaciones.

3. Como solución totalmente integrada, este equipo elimina la necesidad de herramientas suplementarias o ajustes de moldes, simplificando y optimizando así la configuración de todo el proceso de producción.

4. Al incorporar tecnología de control numérico computarizado (CNC), este sistema garantiza el doblado preciso de las piezas de trabajo, manteniendo consistentemente altos estándares de calidad del producto y, al mismo tiempo, mejorando la eficiencia general de la producción.

5. El equipo está equipado con un sistema hidráulico integrado y una unidad de control eléctrico, lo que proporciona una configuración avanzada que facilita una operación intuitiva y fácil de usar, garantiza un rendimiento seguro y confiable, y cumple con los requisitos de producción de alto volumen.

6. La tecnología de prensado en frío es adecuada para procesar componentes de acero angular con dimensiones de hasta L100×L100×10 (mm), siempre que el ángulo de doblado requerido no exceda los 5 grados.

7. El tiempo de ciclo estándar para operaciones de prensado en frío es de 10 segundos por pieza de trabajo, mientras que el ciclo de procesamiento térmico abarca 120 segundos por unidad (sujeto al grado del material y las especificaciones dimensionales de los componentes que se procesan). Además, la fabricación comienza solo una vez que la temperatura de calentamiento alcanza los 800 grados Celsius (la fase al rojo vivo), con parámetros de proceso precisos establecidos en función del tipo de material y las tolerancias de ángulo de doblado requeridas.

8. Durante la fase de tratamiento térmico, una vez establecidos los parámetros del proceso, los operadores pueden comenzar el ciclo presionando el botón de inicio o activando el interruptor del pedal para iniciar la secuencia de operación totalmente automatizada. Esta secuencia sigue una serie predeterminada de pasos, que incluyen la alimentación de calentamiento, la aplicación de energía térmica, la retracción de los elementos calefactores al finalizar, el sujeción y compresión de la pieza de trabajo, la elevación del pistón y la descarga y recuperación final de la pieza de trabajo procesada.

9. En el modo integrado de procesamiento térmico y prensado en frío, una vez establecidos los parámetros del proceso, las operaciones de prensado en frío pueden comenzar de inmediato. El pistón de presión no necesita regresar a su posición inicial; en cambio, la matriz de prensado inferior se eleva para crear un espacio libre de 100 mm, lo que permite la extracción sin esfuerzo de la pieza de trabajo. Este flujo operativo optimizado mejora en gran medida la eficiencia general del proceso.

Estas muestras de prueba, derivadas de la línea de producción de maquinaria de punzonado, corte y marcado de acero angular, cumplen con las especificaciones estándar y los parámetros de procesamiento típicamente empleados en la industria de torres de acero angular. Ofrecen a los usuarios un medio sencillo para evaluar la calidad de procesamiento, la precisión y la mano de obra del equipo, métricas de rendimiento críticas que resaltan la capacidad del equipo para cumplir con las estrictas demandas operativas de la fabricación de torres de acero angular.

En la construcción de líneas de transmisión de ultra alta tensión (UHV), donde las torres de transmisión están sujetas a condiciones climáticas severas y cargas estructurales significativas, este equipo juega un papel crucial en el procesamiento de los componentes de acero angular que forman el marco principal de soporte de carga de las torres. Realiza consistentemente operaciones de perforación y estampado en el acero angular utilizado en cuerpos de torre, brazos transversales y otros elementos estructurales críticos, asegurando una precisión exacta y una integridad estructural sobresaliente. Este proceso mejora la durabilidad general de las torres de transmisión, lo cual es vital para la operación confiable e ininterrumpida de los sistemas de transmisión de energía UHV.
