Fabricación de equipos petroquímicos CNC Máquina automática de cambio de herramientas de perforación Industria naval
Introducción del producto:

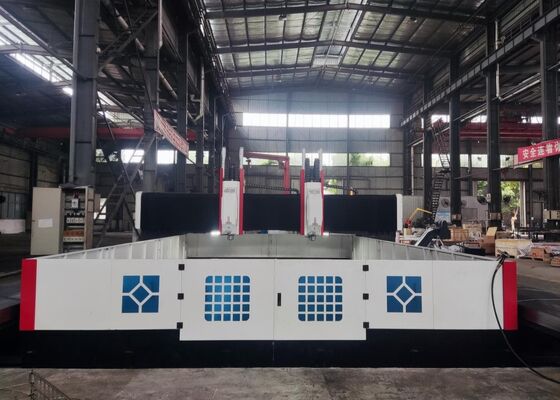

Esta máquina es una máquina móvil de perforación y fresado CNC de alta velocidad de tipo pórtico, diseñada principalmente para operaciones de perforación, tapping y fresado en componentes como placas de acero, bridas,los intercambiadores de calorLa máquina está equipada con un sistema KND o CNC para el control de buses, con un sistema de control de velocidad para la perforación de carburo.ofrecer facilidad de operación y permitir la automatizaciónEs ideal para lograr una alta precisión, versatilidad y producción eficiente de lotes pequeños a medianos con capacidades de múltiples variedades.
Configuración del producto:
| Modelo |
PHD4080 |
| Tamaño de la pieza |
LxW (mm) |
4000x8000 |
| ancho de la ranura en T del banco de trabajo (mm) |
28 |
| Cabeza de potencia de perforación |
¿Cuánto tiempo? |
1 o 2 |
| De las partidas 1 a 5 |
NT1capacidad |
| Diámetro máximo de perforación (mm) |
F90 |
| espesor máximo (mm) |
≤ 300 |
| Diámetro del golpe |
M3 a M36 |
| Velocidad del husillo (r/min) |
30 ~ 3000 |
| Potencia del motor del eje de servo (kW) |
22/30/37 |
| Movimiento lateral de la cabeza de potencia (eje X) |
Capacidad máxima de tracción horizontal (mm) |
4000 |
| Velocidad de movimiento lateral (r/min) |
0 ~ 6 |
| Potencia del servomotor para el movimiento lateral (kW) |
3.6 |
| Movimiento longitudinal del pórtico (eje Y) |
Cantidad máxima de la carrera de alimentación (mm) |
8000 |
| Velocidad de movimiento de la alimentación (m/min) |
0 ~ 6 |
| Potencia del servomotor de alimentación (kW) |
3.6 / 5.5 |
| Movimiento de alimentación vertical del carnero (eje Z) |
Capacidad máxima (mm) |
1400 |
| Velocidad de movimiento (m/min) |
0 ~ 4 |
| Potencia del servomotor (kW) |
3.6 |
| Precisión de posicionamiento en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,015/1000 |
| Precisión de posicionamiento repetida en tres ejes |
Se aplicará el método de ensayo de la norma de la Unión. |
± 0,01/1000 |
| Sistema eléctrico |
Sistema CNC |
La Comisión ha adoptado una decisión sobre la aplicación de la presente Decisión. |
| Cambiador de herramientas |
Tipo de disco (opcional) |
24 posiciones de las herramientas |
| Tamaño total |
LxWxH (m) |
13 por 6,9 por 6.2 |
Características del producto
1La máquina está compuesta principalmente de un lecho, mesa de trabajo, pórtico móvil, cabeza de eje vertical de tipo arcillo, sistema hidráulico, sistema neumático, sistema de enfriamiento, sistema de lubricación centralizado,sistema de control eléctrico, y un sistema automático de eliminación de chips.
2En esta serie de máquinas, la mesa de trabajo y el pórtico están separados, y el pórtico se mueve a lo largo de dos bases.Este diseño mejora significativamente la estabilidad y precisión del procesamiento al tiempo que ofrece una alta capacidad de carga.
3La mesa de trabajo está hecha de hierro fundido gris de alta calidad.
El lecho de la máquina y la mesa de trabajo están construidos de hierro fundido gris de alta calidad (HT300), con alivio de tensión mediante dos tratamientos térmicos de templado.Para mitigar la resonancia generada durante el proceso de perforación y extender la vida útil del taladro de carburo, la cama y la mesa de trabajo están diseñadas como componentes independientes.
1El sistema automático de eliminación de las virutas y el sistema de refrigeración circulante minimizan el tiempo de inactividad no productivo y reducen la intensidad de trabajo.El operador sólo está obligado a cargar y descargar la pieza de trabajo y reemplazar los taladros.
2La máquina está equipada con un husillo BT50 fabricado en Taiwán, con refrigeración interna y alta precisión.la máquina utiliza un cilindro neumático de cambio de herramientasEl motor del eje principal de alta potencia es accionado por una correa síncrona servo accionada, lo que le permite soportar un amplio rango de velocidades de rotación.
3Esta máquina de perforación CNC está diseñada en función de las características específicas y los requisitos de precisión de la pieza de trabajo.satisfacer eficazmente las necesidades de procesamiento. Ya sea que los agujeros estén dispuestos en un patrón circular o lineal, la máquina ofrece resultados rápidos y precisos.

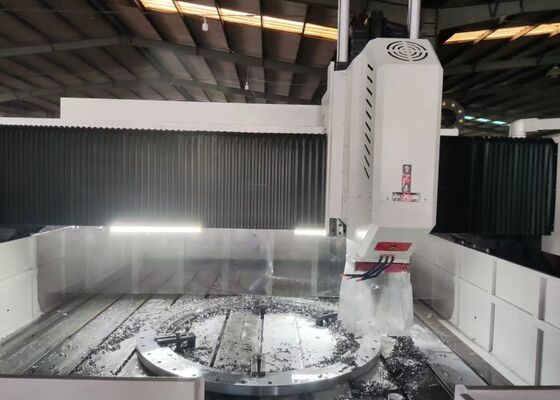

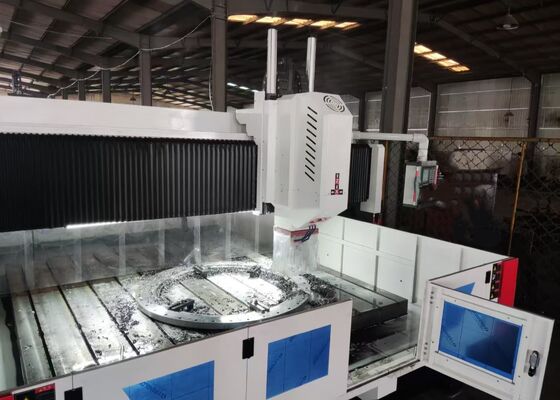

La máquina de corte de placas de pórtico CNC es una solución industrial robusta, diseñada meticulosamente para el procesamiento preciso de componentes y piezas estructurales de tipo placa.Este equipo está especialmente diseñado para el manejo de piezas de trabajo como bridas., discos, anillos y placas planas, siempre que el espesor del material esté dentro de la capacidad de mecanizado efectiva especificada por la máquina.
En las instalaciones de fabricación de estructuras de acero, esta máquina de perforación de placas realiza operaciones de perforación y fresado precisas en placas estructurales y componentes de conexión,proporcionando una base confiable para el ensamblaje robusto de los marcos de aceroEn el sector de la energía eólicaofrece un mecanizado de alta precisión para torres y bridas de aerogeneradores, procesos esenciales que garantizan que estos componentes puedan soportar condiciones ambientales adversasPara los proyectos de construcción de puentes, el equipo procesa vigas y soportes de puentes.garantizar la creación de conexiones estables y duraderas capaces de soportar cargas dinámicas durante toda la vida útil del puente.
