Máquina de Punzonado de Vigas para Camiones CNC para Procesamiento de Vigas de Vehículos Especiales Producción de Piezas Estructurales
Introducción del Producto:

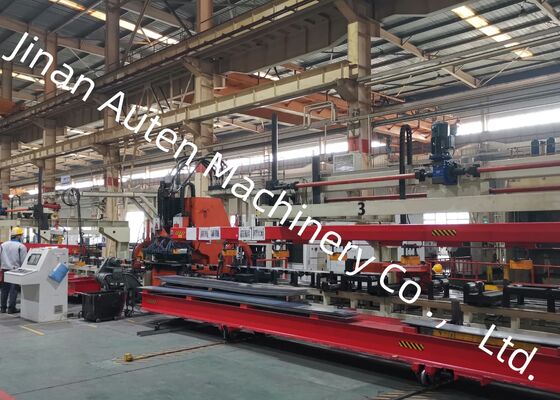

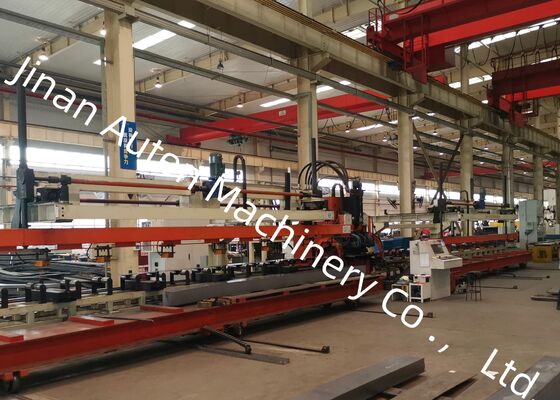

Nuestra empresa ha diseñado y desarrollado un sistema automatizado de procesamiento de chapa metálica de vanguardia, de alta eficiencia y orientado a la precisión, específicamente optimizado para el punzonado de vigas longitudinales automotrices de alta resistencia. Esta línea de producción está cuidadosamente diseñada para manejar vigas longitudinales ultranchas y ultragruesas, comúnmente utilizadas en vehículos especializados como camiones mineros y otra maquinaria pesada.
Parámetros técnicos principales:
| No. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000～8000mm |
| Ancho |
200～550mm |
| Espesor |
3～6mm |
| Curvatura de la sickle del material entrante |
≤7mm/10m |
| Irregularidad de la chapa en el eje X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidad de la chapa en el eje Y |
5mm |
| Deformación de la chapa |
≤50mm |
| Propiedades mecánicas del material de la chapa |
σb=510～850N/mm2 |
| 4 |
Diámetro máximo de punzonado |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
Máx=50m/min |
| Eje Y |
Máx=30m/min |
| 7 |
Precisión de procesamiento |
| Eje X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eje Y |
±0.2 mm / 600 mm |
| 8 |
Método de procesamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de operación |
Manual, automático |
Características del producto
1. El sistema de control está perfectamente integrado con el sistema CNC SIEMENS 828D, acoplado a mecanismos de alimentación impulsados por servomotor. Esta configuración garantiza una eficiencia operativa excepcional al tiempo que mantiene una precisión constante durante el procesamiento de cada pieza de trabajo.
2. Se incorpora un mecanismo de alineación central impulsado por servomotor en el rodillo de soporte de alimentación, lo que permite el procesamiento eficiente de placas con perfiles transversales variables y la compensación de diferencias de altura que van de 0 a 200 mm.
3. El sistema está diseñado para soportar hasta 25 moldes de diferentes diámetros, proporcionando un proceso de instalación de moldes rápido e intuitivo.
4. La carga, el punzonado y la descarga de las placas son totalmente automatizados, lo que reduce sustancialmente los requisitos de mano de obra y mejora la eficiencia operativa.
5. Los materiales de desecho se expulsan y recogen automáticamente, lo que garantiza un flujo de producción fluido y eficiente.
6. El software de programación automatizada permite la importación directa de gráficos de AUTOCAD o archivos .DXF creados por otro software CAD. Con una interfaz hombre-máquina intuitiva, agiliza la generación automática de programas de procesamiento de máquinas herramienta, reduciendo así el tiempo de procesamiento y minimizando el potencial de errores.
La exposición presenta una colección cuidadosamente seleccionada de muestras terminadas de vigas longitudinales producidas por esta línea de producción, destacando diversas especificaciones utilizadas en camiones mineros y vehículos especializados. Estas muestras demuestran eficazmente la precisión de la colocación de los agujeros, la calidad de los bordes punzonados y la integridad estructural general, proporcionando a los clientes e inspectores una representación visual clara de las capacidades de mecanizado del equipo.
Esta máquina es una unidad especializada de última generación diseñada específicamente para operaciones de punzonado en vigas longitudinales planas dentro del sector automotriz. Está destinada principalmente al procesamiento de las vigas principales de camiones y vehículos especializados, asegurando la formación precisa de agujeros para satisfacer las demandas de ensamblaje estructural de estos componentes de carga de vehículos pesados y construidos a medida.
