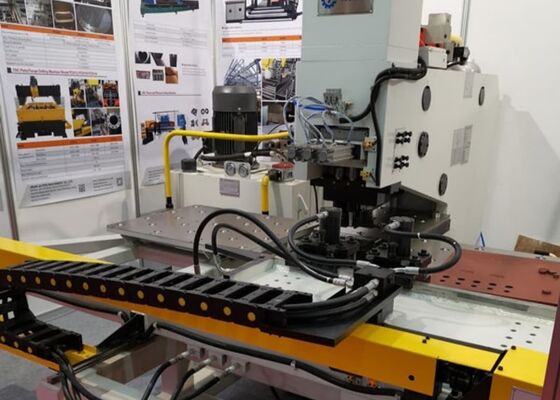

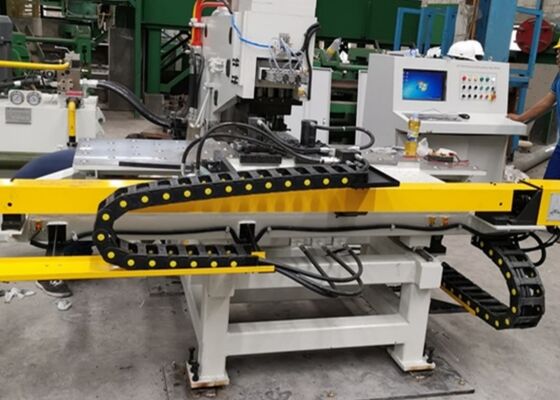

Fabricación de estructuras de acero Máquina de perforación de placas hidráulicas CNC
Introducción del producto:
La máquina de marcado y perforación o perforación hidráulica CNC está equipada con un pistón y un cilindro fijos, lo que permite movimientos tanto en cuatro como en ocho direcciones.Este diseño garantiza un funcionamiento sin problemas y una estabilidad a largo plazoEl sistema está optimizado para reducir la potencia de punción en condiciones de carga parcial, reduciendo efectivamente la presión de funcionamiento.la máquina mejora significativamente tanto la estabilidad como la fiabilidadCon un uso prolongado, mantiene una alta precisión y ofrece una vida útil prolongada.
Configuración del producto:
| Modelo |
BNHD120 |
| Tamaño máximo de la pieza de trabajo (mm) |
1500*800 |
| Diámetro máximo de perforación (mm) |
Φ26 |
| Diámetro máximo de perforación (mm) |
Frente a la luz |
| Conjuntura del husillo de perforación |
NT1capacidad |
| espesor de la placa (mm) |
Pulsado |
5¿Qué quieres decir?25 (Q235) |
| Perforación |
40 |
| Fuerza de punción (kN) |
1000/1200 |
| Fuerza de marcado (kN) |
800/1200 |
| Distancia mínima entre el orificio y el borde de la placa (mm) |
Pulsado |
25 |
| Perforación |
Depende del diámetro del agujero. |
| Tamaño de caracteres (mm) |
14*10*19 |
| Cuota de carácter |
12 |
| Estaciones de corte |
4 |
| Velocidad de alimentación de la perforación (mm/min) |
0 ~ 5000 |
| Trazado del husillo de perforación ((mm) |
350 |
| Velocidad de rotación del husillo de perforación ((r/min) |
30 ~ 3000 |
| Modo de programación |
Programación de comandos, software de dibujo o diseño Auto CAD |
| Las dimensiones generales L*W*H (m) |
3.3*3.2*3 |
Características del producto:
1El marco de la máquina está construido con soldadura de placas tipo C, lo que garantiza una rigidez superior y proporciona un espacio de trabajo operativo expansivo.uno de los cuales está dedicado al marcadoEl sistema de sujeción es versátil, puede adaptarse a varias piezas de trabajo y utiliza un deflector cero como punto de referencia.con una superficie superior a 300 m2,Los ejes X y Y son accionados por servomotores y tornillos de bolas, mientras que el sistema CNC de doble eje rige la posición de punción, lo que permite un mecanizado totalmente automatizado.Los operadores pueden introducir las dimensiones de la pieza de trabajo en la computadora, lo que permite al sistema recuperar y reutilizar programas para operaciones futuras.
2La máquina emplea tecnología CNC con alimentación por servomotor, lo que garantiza una eficiencia óptima y una precisión constante de la pieza de trabajo.
3Los componentes funcionales esenciales están diseñados con un enfoque de ensamblaje modular, lo que facilita el mantenimiento y las reparaciones.
4La máquina es capaz de realizar operaciones de punción, marcado y perforación en una sola placa.
5La unidad de perforación está equipada con características tales como descenso rápido, alimentación lenta durante el funcionamiento y alimentación rápida de retorno, todo lo cual mejora la eficiencia operativa.
6La máquina proporciona una programación intuitiva, permitiendo la entrada directa del diámetro del agujero y la posición en el ordenador.También admite programas generados por software CAD/CAM o aquellos producidos por software de lofting.
7La estación hidráulica utiliza un diseño de doble bomba y un solo motor con un sistema de enfriamiento por agua y acoplamientos tipo manga para todas las tuberías.Las mangueras y los sellos de acoplamiento provienen de proveedores reconocidos internacionalmente.
8Los ejes X y Y son accionados por servomotores, tornillos de bolas y guías lineales, lo que garantiza una precisión excepcional.
9El sistema incluye una función de autodiagnóstico que detecta e informa de fallos.
10El diseño minimiza la tensión física de los operadores.
Detalles de la máquina:
Este sistema especializado de metalurgia está meticulosamente diseñado para realizar operaciones de perforado, marcado y perforación en placas de acero dentro de la industria de fabricación de torres de acero.Proporciona una precisión de mecanizado excepcionalAdemás de su uso primario en el sector de las torres de acero, este equipo versátil ejecuta constantemente punzones, perforaciones,y operaciones de marcado en placas metálicas para una amplia gama de aplicaciones industrialesAsegura una mayor eficiencia operativa y un procesamiento preciso de varias piezas de metal, agiliza los flujos de trabajo y mejora la calidad del producto en diversas industrias.
