Introducción del producto:

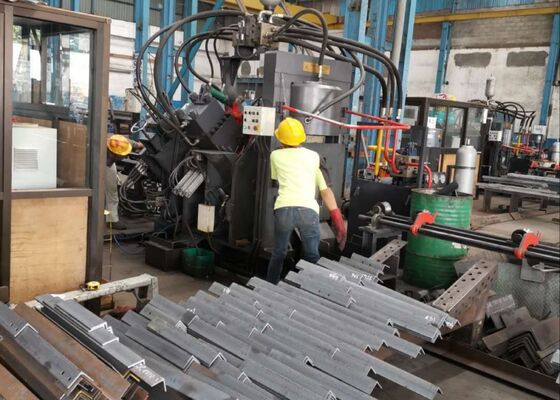

La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie JNC consta de componentes esenciales, incluida la unidad de punción, la unidad de marcado, la unidad de corte, el transportador transversal,transportador giratorio, transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros elementos vitales.Diseñados específicamente para el procesamiento automatizado de acero angular en la fabricación de torres, esta línea de producción opera completamente bajo control numérico, lo que garantiza la facilidad de uso y precisión.

Parámetros del producto:

Características del producto:

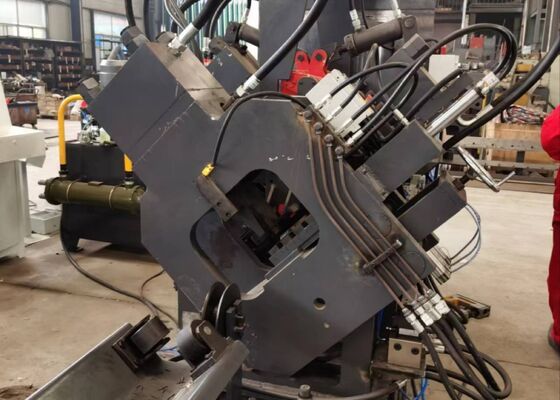

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una capaz de acomodar tres tamaños de punzamiento diferentes.Estas unidades están controladas con precisión por control numérico (NC)La máquina es capaz de producir agujeros redondos y ovalados.mejora significativamente la eficiencia de la producciónPara el acero de ángulo 50×50×4 mm, la máquina alcanza una capacidad de producción de 9-10 toneladas por turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está ubicada dentro de un recinto resistente y duradero.ofreciendo flexibilidad en el ajuste de la posición de marcadoAdemás, la máquina emplea un método de marcado de disco con 10 filas, seleccionando automáticamente los caracteres sin necesidad de entrada manual, mejorando así enormemente la eficiencia de marcado.

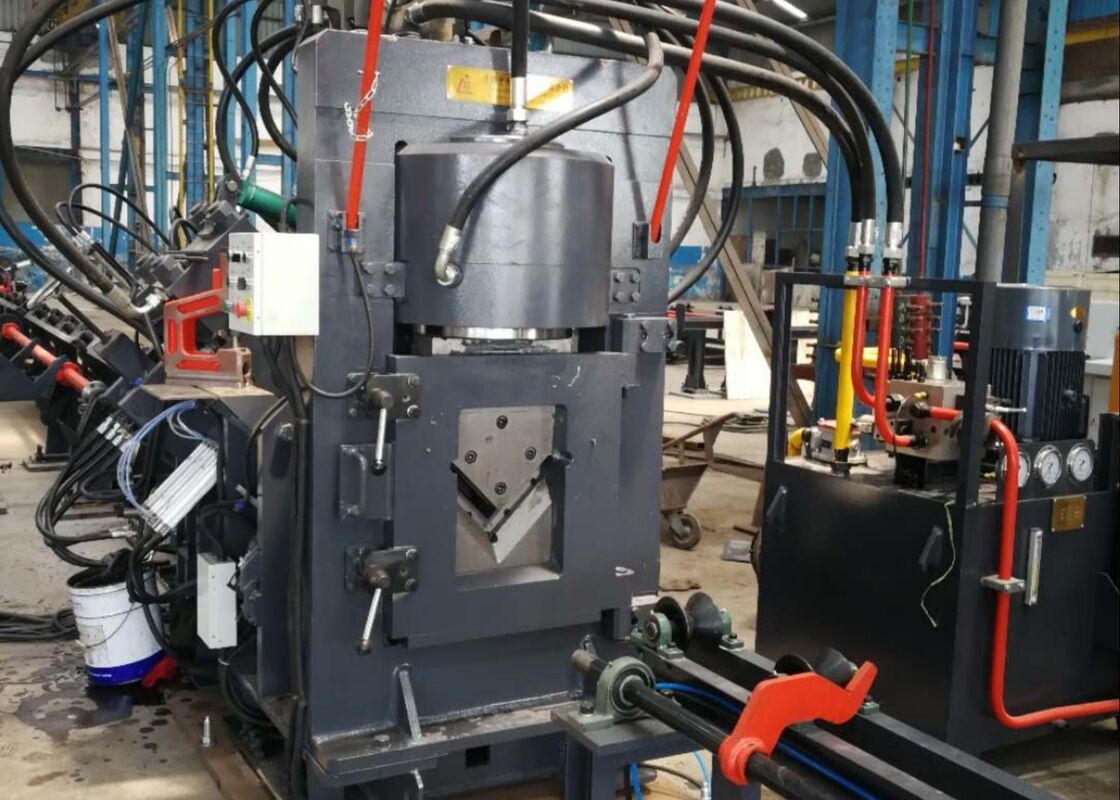

3La máquina de corte de barras de ángulo CNC cuenta con una unidad de corte de una sola hoja, conocida por su excepcional fuerza de corte.La carcasa de la hoja está diseñada con una estructura de puerta abierta, lo que permite un reemplazo rápido y seguro de la hoja.

4La tabla de materiales horizontal transfiere eficientemente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema garantiza la colocación segura de la barra angular en el transportador de alimentación para su posterior procesamiento.

5La pieza de trabajo se sostiene y alimenta con seguridad por un carro de alimentación CNC, lo que garantiza una alineación precisa y una precisión de posicionamiento.con retroalimentación de posición proporcionada por un codificador fotoeléctrico, funcionando dentro de un sistema de control de circuito cerrado.

6La máquina de punzamiento y marcado de metal de acero angular CNC está impulsada por un sistema hidráulico que impulsa las operaciones de punzamiento, marcado y corte.Está equipado con una estación hidráulica de alta velocidad, que incluye un acumulador, y las líneas hidráulicas cuentan con conexiones de tipo ferrule para garantizar un rendimiento a prueba de fugas al tiempo que facilitan el mantenimiento y la sustitución de piezas.Los bloques de válvulas hidráulicas principales provienen de la marca de confianza Atos, garantizando un sistema hidráulico fiable y de alto rendimiento.

7El sistema de refrigeración de la estación hidráulica ofrece múltiples opciones, incluyendo refrigeración por agua, refrigeración por aire o refrigeración por aceite.Esta flexibilidad permite a los clientes elegir el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control comprende un ordenador superior, un PLC, un servomotor, interruptores de detección externos y otros componentes integrados.y el sistema genera automáticamente el programa de procesamiento correspondienteEs totalmente compatible con formatos de archivo como DXF, NC y otros generados por software CAD.con una pantalla intuitiva y un funcionamiento simplificadoProporciona funcionalidades que incluyen visualización gráfica de la pieza de trabajo, almacenamiento de datos extensos, monitoreo de posición y notificaciones de alarma de fallo.

Estas muestras, que representan las especificaciones estándar y las condiciones de procesamiento típicas de la industria de las torres de acero angular,Proporcionar a los usuarios una forma directa de evaluar la calidad de procesamiento del equipo, precisión y artesanía, actúan como un punto de referencia tangible para evaluar el rendimiento del equipo y su idoneidad a necesidades de producción específicas, apoyando así latoma de decisiones basada en datos para aplicaciones potenciales.

Estas muestras, que reflejan las especificaciones estándar y las condiciones de procesamiento típicas del sector de las torres de acero angular, ofrecen a los usuarios un medio claro para evaluar la calidad de procesamiento de los equipos.la exactitud, y la artesanía, sirven como referencia práctica para evaluar el rendimiento del equipo y su compatibilidad con los requisitos específicos de producción, facilitando así latoma de decisiones basada en datos para aplicaciones potenciales.
