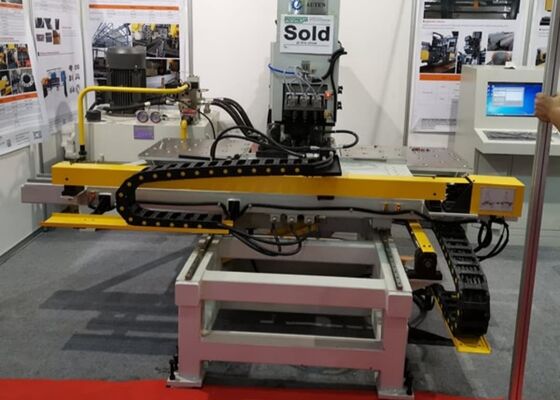

Máquina de transmisión de torre de acero para punzonado, marcado y taladrado de placas CNC para fabricación de torres de transmisión

El bastidor de la máquina está construido mediante soldadura de placas tipo C, lo que garantiza una excelente rigidez y proporciona un amplio espacio de trabajo operativo. La máquina está equipada con tres estaciones de troquel, una de las cuales está dedicada al marcado, y cuenta con cambio automático de estación de troquel. El sistema de sujeción es adaptable a diversas piezas de trabajo, utilizando un tope cero como marca de referencia, con la pieza de trabajo soportada por una mesa de trabajo de bolas rodantes. Los ejes X e Y son accionados por servomotores y husillos de bolas, mientras que el sistema CNC de doble eje controla la posición de punzonado, facilitando el mecanizado totalmente automatizado. Los operadores pueden introducir las dimensiones de la pieza de trabajo en el ordenador, lo que permite al sistema recuperar programas para su uso futuro.

2. La máquina utiliza tecnología CNC con alimentación por servomotor, lo que garantiza una alta eficiencia y una precisión estable de la pieza de trabajo.
3. Los componentes funcionales clave están diseñados con ensamblaje modular, lo que simplifica el mantenimiento y las reparaciones.
4. La máquina realiza operaciones de punzonado, marcado y taladrado en una sola placa.

5. La unidad de taladrado está equipada con funciones como descenso rápido, avance lento durante la operación y retroceso rápido, todo lo cual mejora la eficiencia operativa.

6. La máquina ofrece una programación fácil de usar, permitiendo la introducción directa del diámetro y la posición del agujero en el ordenador. También admite programas generados por software CAD/CAM o aquellos producidos por software de trazado.

7. La estación hidráulica presenta un diseño de doble bomba y un solo motor con un sistema de refrigeración por agua y acoplamientos tipo manguito para todas las tuberías. Los sellos de las mangueras y acoplamientos provienen de proveedores internacionales.

8. Los ejes X e Y son accionados por servomotores, husillos de bolas y guías lineales, lo que garantiza una precisión excepcional.
9. El sistema está equipado con una función de autodiagnóstico para identificar y reportar fallos.
10. El diseño reduce la carga de trabajo físico de los operadores.
