Línea CNC de Perforación y Marcado de Ángulos de Acero para Procesamiento y Fabricación de Estructuras Metálicas

Línea de perforación y marcado CNC para procesamiento de perfiles de acero, fabricación de estructuras de acero

Industria aplicable:

La máquina es un equipo especializado diseñado para perforar y marcar perfiles de acero, utilizado principalmente en la industria de torres de perfiles de acero.

Composición del producto:

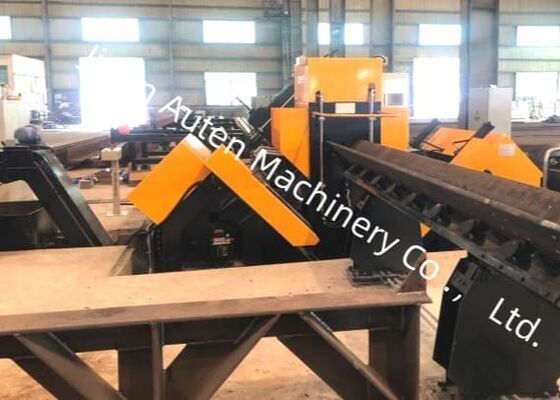

Esta máquina consta principalmente de un transportador transversal, un sistema de carga giratorio, un transportador de entrada, un carro de entrada CNC, una unidad de perforación, una unidad de marcado, un transportador de descarga, junto con sistemas hidráulicos, eléctricos y neumáticos, entre otros componentes.

Parámetros principales:

Características del producto:

1. Esta línea de procesamiento consta de un transportador transversal, un transportador de vuelco, un transportador de entrada, un carro de entrada CNC, dos unidades de perforación, una unidad de marcado, un transportador de descarga automático, junto con la estación hidráulica y el sistema de refrigeración eléctrica correspondientes. Utilizando tecnología CNC y servomotores para la alimentación, el sistema garantiza una alta eficiencia y una precisión estable de la pieza de trabajo.

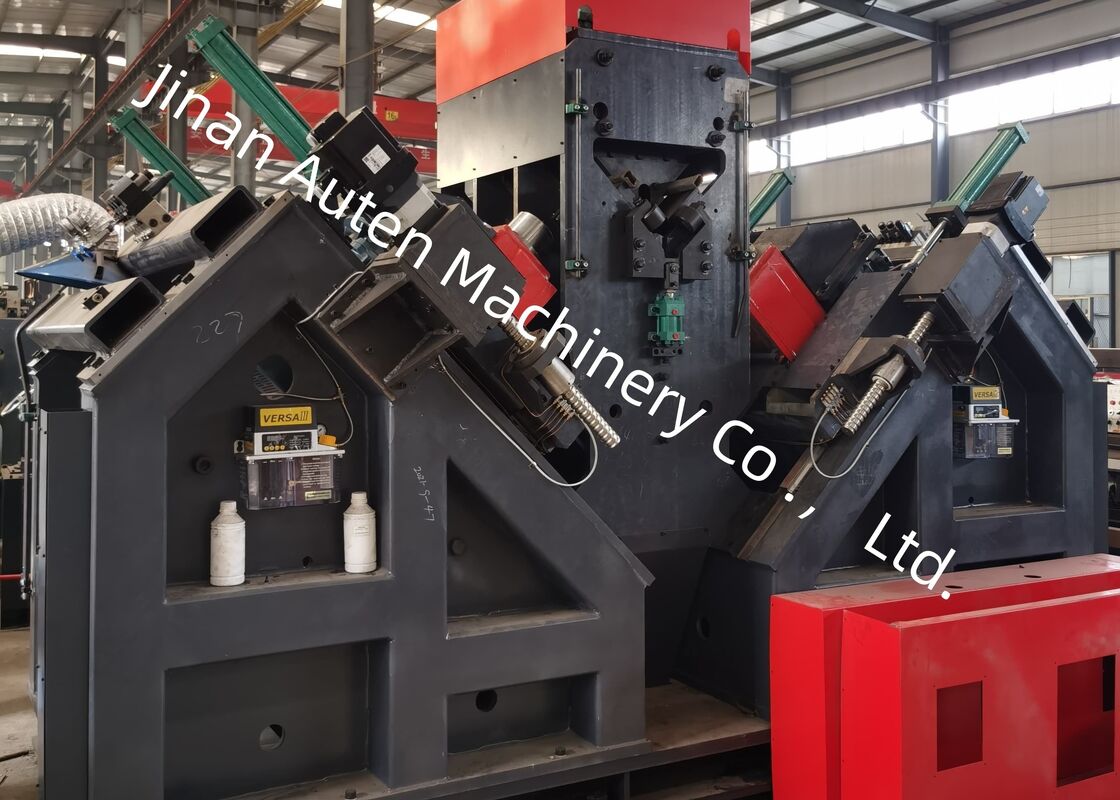

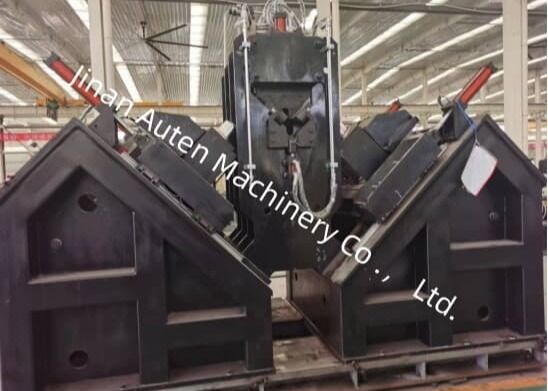

2. Se instala una unidad de perforación en cada lado, y cada unidad puede albergar tres brocas de diferentes tamaños. Las unidades de perforación pueden realizar movimientos controlados por CNC para ajustar las posiciones de perforación, garantizando una precisión de orificio precisa.

3. Las velocidades de rotación de todos los husillos son continuamente ajustables a través de un transductor, mientras que las velocidades de alimentación son también infinitamente ajustables a través de válvulas de control de velocidad. La transición entre la alimentación rápida, la alimentación de trabajo y la retirada rápida de los husillos es totalmente automatizada.

4. La línea de perforación incluye una única unidad de marcado, con las posiciones de marcado fácilmente preestablecidas. El marcado, la sujeción de la pieza de trabajo y la alimentación para la perforación son impulsados por el sistema hidráulico. Los componentes clave se obtienen de proveedores internacionales. Se emplea un sistema de refrigeración circulante para extender la vida útil de las brocas.

5. Tanto el marcado como la perforación son totalmente automatizados, y todos los ángulos completados son descargados por un dispositivo de vuelco neumático, reduciendo la carga de trabajo de los operadores y ofreciendo ventajas distintivas sobre otros fabricantes.

6. El sistema de control se compone del ordenador principal, servomotor, PLC, interruptores de monitorización externos y otros componentes. Simplemente introduciendo las dimensiones de la pieza de trabajo, el programa de procesamiento se genera automáticamente. Además, el programa puede guardarse, seleccionarse, mostrarse y comunicarse en función del número de pieza de trabajo.

7. La línea de mecanizado está equipada con dispositivos de soporte y presión para acomodar el procesamiento de ángulos con curvas más grandes.

Estas muestras representan una gama de especificaciones estándar y configuraciones de orificios de perfiles de acero comúnmente utilizados en la construcción de torres de líneas de transmisión. Actúan como una referencia visual para posibles usuarios o inspectores para evaluar el rendimiento operativo del equipo, proporcionando puntos de referencia claros y cuantificables para evaluar si el equipo cumple con los estándares de fabricación necesarios para la producción de torres de líneas de transmisión.

En la construcción de líneas de transmisión de ultra alta tensión (UHV), donde las torres de transmisión están sujetas a condiciones climáticas adversas y cargas significativas, este equipo es indispensable para el procesamiento de los componentes de perfiles de acero que forman las estructuras principales de soporte de carga de las torres. Realiza de manera eficiente operaciones de perforación y estampado en los perfiles de acero utilizados en cuerpos de torres, travesaños y otros componentes estructurales esenciales, garantizando una precisión dimensional precisa y un rendimiento de conexión fiable. En consecuencia, desempeña un papel vital en el mantenimiento de la integridad estructural y la estabilidad a largo plazo de las torres de transmisión a lo largo de su vida útil.
