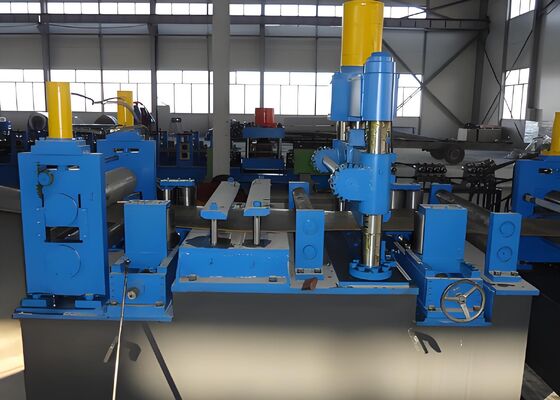

Máquina de moldeado de rodillos con costura recta para tuberías redondas

Máquina de moldeado de rodillos con costura recta para tuberías redondas

Rango de procesamiento:

Rango de producción de tuberías redondas: φ60-φ165 mm
Rango de producción de tuberías cuadradas: 50×50-125×125 mm
Rango de producción de tuberías rectangulares: 40×60-150×100 mm
espesor de la pared: 2,0-6,0 mm (tubo redondo), 2,0-5,5 mm (tubo cuadrado)

Resumen del producto:

Esta línea está diseñada principalmente para la producción de tubos de acero soldados eléctricamente con diámetros de 60 a 165 mm y espesores de pared de 2,0 a 6,0 mm. También puede producir tubos cuadrados, rectangulares,con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 50%Al añadir el equipo necesario, puede posteriormente producir tubos API 5L.Esta línea de producción fue diseñada y fabricada integrando equipos similares de fuentes nacionales e internacionales, teniendo en cuenta las condiciones nacionales de mi país, y a través de una innovación audaz y una amplia consulta con los usuarios.

Rango de producción de tubos de acero

Proceso de producción:

Desenrollar → enderezar, sujetar y nivelar → afeitar y soldar el trasero → enredar → moldear, soldar a alta frecuencia, eliminar las burras externas, recargar zinc en línea, enfriar, dimensionar,Limpiado en bruto → Ajuste de la longitud de la sierra voladora → Inspección y recogida → Embalaje → Pesado → Etiquetado → Almacenamiento

Composición del equipo y parámetros principales de cada unidad

1. Máquina de determinación del diámetro de moldeo:

La máquina de moldeo es el equipo principal en una línea de producción de tuberías soldadas.Puede producir tuberías redondas y de formaUtilizando el principio de formación de rodillos, esta máquina puede producir tuberías de acero de especificaciones especificadas.Una cinta de acero especificada se alimenta en la máquina, donde se enrolla en una pila de tubo formando rodillos.La corriente de alta frecuencia utiliza entonces la piel y los efectos de proximidad para concentrar altamente la corriente en la superficie de soldadura del borde del tuboLa máquina utiliza el método horizontal de la línea de fondo, que consiste en hacer una línea horizontal de la línea de fondo, que es el método de la línea horizontal de la línea de fondo.con una longitud de diámetro superior a 20 mm,La unidad consta de una máquina de moldeado, una máquina de soldadura, una unidad de enfriamiento, un molino de dimensionamiento, una unidad de alisado en bruto y una caja de transmisión.

a) Motor y sistema de accionamiento principal: Los motores son motores de corriente continua de la serie Z4, modelo Z4-250-42, 160 kW, 1000 rpm. También se incluyen dos reductores principales ZLY.

b) Caja de cambios:
La caja de cambios utiliza engranajes cónicos en espiral, hechos de 20CrMnTi, endurecidos en caja, con un módulo de 14.

c) Apoyo de rodillos horizontales: (cambiador de rodillos de salida lateral de tipo carril)
1) Diámetro del eje del rodillo horizontal: φ120 mm, hecho de 42CrMo, endurecido a alta frecuencia.
2) Diámetro del fondo del rodillo: 200 mm.
3) Los ejes de rodadura horizontales están equipados con almohadillas de seguridad para proporcionar protección contra la sobrecarga, protegiendo la transmisión y los engranajes de la caja de cambios.
d) Apoyo para rodillos verticales: diámetro del eje de rodillo vertical: φ70 mm, hecho de 40Cr, endurecido a alta frecuencia.

e) Rollos de extrusión: rollos de extrusión de cinco rollos.

f) Raspadura y soldadura: elevación y bajada manuales rápidas, con fácil ajuste de adelante hacia atrás y de arriba hacia abajo.

g) Los ejes de accionamiento Steyr se utilizan para formar y dimensionar.

h) Disposición de formación: vertical, de cinco rodillos de alimentación con dispositivo anti salto, vertical, horizontal, vertical...
Disposiciones de soldadura: guía, extrusión de cinco rollos, raspadora, pulido, enfriamiento.
Disposición de dimensiones: vertical, horizontal, vertical, horizontal... 2 rodillos de medición de velocidad con cabeza turca.

i) Velocidad de soldadura: 15-45 m/min.

2La sierra voladora.

La sierra voladora computarizada FJZ(Y) es una pieza clave del equipo en la línea de producción de tuberías soldadas.sistema de control de ETS de alta precisión y sistema mecánico, la sierra ofrece un excelente rendimiento de dimensionamiento y sincronización, y una transmisión mecánica confiable, lo que resulta en una alta velocidad y precisión.
Esta máquina consta de nueve componentes: un lecho, una caja de engranajes, un carro de sierra, un dispositivo, un sistema de medición de velocidad, un sistema de aire, un sistema de accionamiento, un sistema eléctrico y un marco de rodillos.

3- Dispositivo de alta frecuencia y consola central de control:

500KW de alta frecuencia y el gabinete de control de velocidad de CC (incluido el campo magnético débil) Los motores de CC son todos los motores de CC de la serie Z4 (voltura de excitación es 440V)
