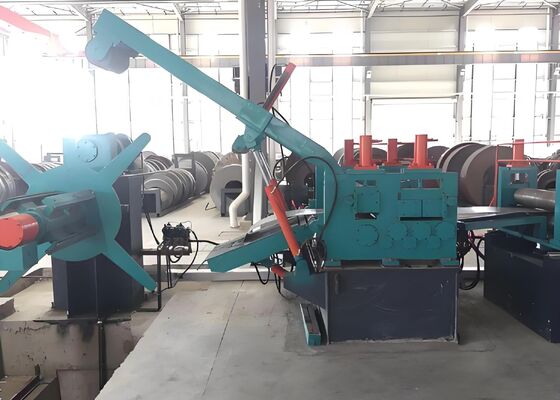

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta

Ampliación de imagen : φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	Auten
Certificación:	ISO9001
Número de modelo:	WPF165

Pago y Envío Términos:

Cantidad de orden mínima:	1 juego
Precio:	negotiable
Detalles de empaquetado:	caja de madera
Tiempo de entrega:	30 dias
Condiciones de pago:	LC, T/T
Capacidad de la fuente:	500 juegos/año

Contacto

Descripción detallada del producto

tubo redondo:	φ60 - φ165mm	Tubo cuadrado:	50x50 - 125x125mm
tubería rectangular:	40x60 - 150x100mm	Grosor de la pared:	2,0 - 6,0 mm (tubo redondo), 2,0 - 5,5 mm (tubo cuadrado)
Diámetro interior:	φ650-φ710 mm (por determinar)	Diámetro exterior:	φ1100-φ2000mm
Peso de enfriamiento:	≤10 toneladas	Ancho de la tira:	No más de 190-500 mm
Resaltar:	línea de producción de soldadura de tuberías redondas , Máquina para tuberías de acero soldadas eléctricamente , equipos de tuberías soldadas con costura recta

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta

Rango de procesamiento:

Rango de producción de tuberías redondas: φ60-φ165 mm
Rango de producción de tuberías cuadradas: 50×50-125×125 mm
Rango de producción de tuberías rectangulares: 40×60-150×100 mm
espesor de la pared: 2,0-6,0 mm (tubo redondo), 2,0-5,5 mm (tubo cuadrado)

Resumen del producto:

Esta línea está diseñada principalmente para la producción de tubos de acero soldados eléctricamente con diámetros de 60 a 165 mm y espesores de pared de 2,0 a 6,0 mm. También puede producir tubos cuadrados, rectangulares,con un contenido de aluminio superior o igual a 10%, pero no superior o igual a 50%Al añadir el equipo necesario, puede posteriormente producir tubos API 5L.Esta línea de producción fue diseñada y fabricada integrando equipos similares de fuentes nacionales e internacionales, teniendo en cuenta las condiciones nacionales de mi país, y a través de una innovación audaz y una amplia consulta con los usuarios.

Rango de producción de tubos de acero

Pipa redonda	Para los vehículos de las categorías M1, M2 y M3
Pipa cuadrada	50x50 - 125x125 mm
Pipa rectangular	Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.
espesor de la pared	2.0 - 6.0 mm (tubo redondo), 2.0 - 5.5 mm (tubo cuadrado)

Proceso de producción:

Desenrollar → enderezar, sujetar y nivelar → afeitar y soldar el trasero → enredar → moldear, soldar a alta frecuencia, eliminar las burras externas, recargar zinc en línea, enfriar, dimensionar,Limpiado en bruto → Ajuste de la longitud de la sierra voladora → Inspección y recogida → Embalaje → Pesado → Etiquetado → Almacenamiento

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta 0

Composición del equipo y parámetros principales de cada unidad

1. Carruaje de carga:

Utilización	Se utiliza para recibir la bobina de acero, transportarla a la desenrolladora y levantar la bobina de acero al centro de la cabeza del cono de desenrolladora
Estructura	Se compone de un soporte de material, un mecanismo de desplazamiento, un cilindro, un riel de guía, etc.
el soporte de carga	≤ 15 toneladas	Método de elevación	el sistema hidráulico
Estilo de caminar	Motor con accionamiento por reducción cicloide

2Desenrollador

Utilización	Se utiliza para suspender y sostener bobinas de acero para proporcionar materias primas para la línea de producción
el soporte de carga	≤ 15 toneladas	Método de frenado	Freno neumático, mando de la válvula de solenoide
Método de expansión y contracción	Tipo de expansión y contracción hidráulica de cono único

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta 1

3. Máquina de rectificación ZTZ (Y):

Utilización	Cuando se utiliza junto con el desenrollador, la cabeza de la tira de acero se saca del desenrollador y se introduce en el nivelador de pinzas para nivelar.
Estructura	Dispositivo de rodillo de presión, dispositivo de cabeza de pala, dispositivo de cabeza recta
Ancho de las bandas de acero	190- ¿ Qué?500 mm	Diámetro de las bandas de acero	φ1100- ¿ Qué?φ2000 mm
Potencia del motor	11 kW

4- Máquina de nivelación de pinzas:

Utilización	Las tiras de acero extraídas de la desenrolladora y de la máquina de alisado se levantan en la cabeza y en la cola y luego se entregan a la máquina de corte y soldadura.
Estructura	Se compone de rodillos de pinza, rodillos de nivelación y dispositivos de transmisión
Ancho de las bandas de acero	190- ¿ Qué?500 mm	Diámetro de las bandas de acero	φ1100- ¿ Qué?φ2000 mm

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta 2

5.Máquina de soldadura con extremo de cizalladura:

Utilización	Se utiliza para el corte y soldadura de piezas irregulares en la cabeza y la cola de las bandas de acero para garantizar la producción continua de unidades de tuberías soldadas
Acero de tira de cizallamiento	Ancho de la banda	190- ¿ Qué?500 mm	espesor de la tira	2.0- ¿ Qué?6.0 mm
clasificar	Máquina de soldadura con extremo de cizalladura		Cisa hidráulica, apretamiento mecánico, soldadura manual

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta 3

6- Loop de almacenamiento:

Utilización	Se utiliza para almacenar la cinta de acero y alimentar continuamente la máquina de soldadura de tuberías para garantizar la producción continua de la máquina de soldadura de tuberías
Ancho de la banda	190- ¿ Qué?500 mm		espesor de la tira		2.0 a 6.0 mm
Las demás máquinas de la partida 8411	Se compone de un dispositivo de sujeción y alimentación, un conjunto de bucle, un dispositivo de descarga y un dispositivo de control eléctrico.
	motor	22 kW		Velocidad de alimentación		El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
	Diámetro de la bandeja de almacenamiento	6.0m		Almacenamiento		1000 metros

φ60-φ165mm Tubo redondo Línea de producción de tubos soldados con costura recta 4
