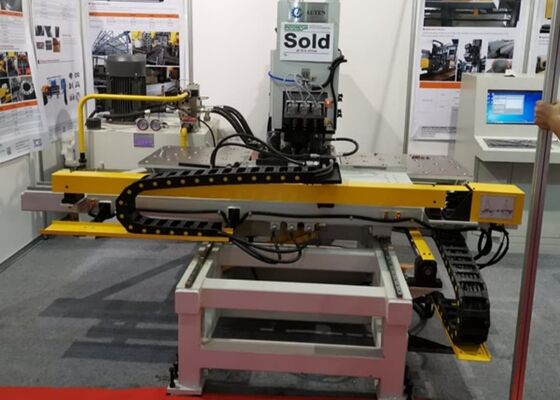

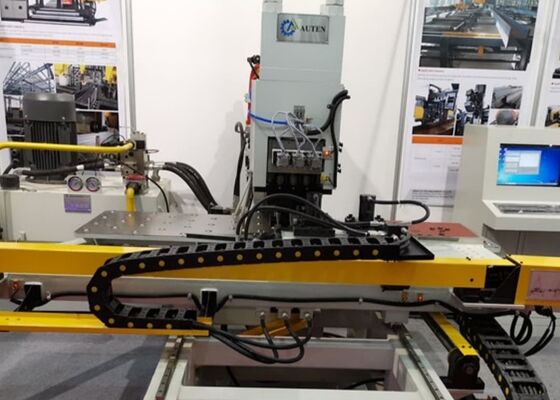

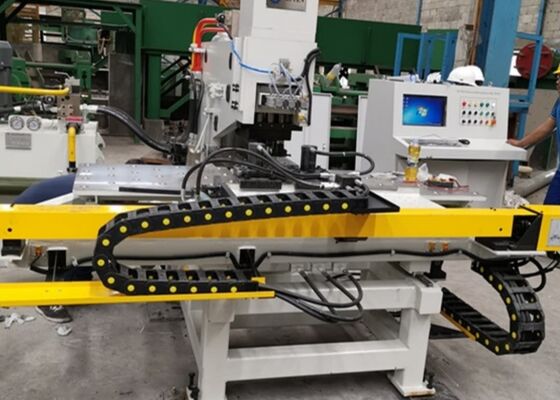

Máquina de Punzonado CNC con Eje de Taladrado BT50 para Formación de Agujeros en Chapa Metálica de Acero, Espesor de Taladrado de 40 mm
Introducción del Producto:
La máquina de marcado y punzonado o taladrado hidráulico CNC más robusta, con pistón fijo, movimiento de cilindro, orientación cuádruple, banda de orientación octogonal, movimiento suave, presión de trabajo estable a largo plazo para reducir la potencia de punzonado durante la carga parcial, el dispositivo mejora enormemente la estabilidad y la fiabilidad. Para un uso prolongado de esta máquina, puede mantener alta precisión y larga vida útil.
Configuración del Producto:
| Modelo |
BNHD120 |
| Tamaño máximo de la pieza de trabajo (mm) |
1500*800 |
| Diámetro máximo de punzonado (mm) |
Φ26 |
| Diámetro máximo de taladrado (mm) |
Φ50 |
| Cono del eje de taladrado |
BT50 |
| Espesor de la placa (mm) |
Punzonado |
5～25 (Q235) |
| Taladrado |
40 |
| Fuerza de punzonado (kN) |
1000/1200 |
| Fuerza de marcado (kN) |
800/1200 |
| Distancia mínima entre el agujero y el borde de la placa (mm) |
Punzonado |
25 |
| Taladrado |
Depende del diámetro del agujero |
| Tamaño del carácter (mm) |
14*10*19 |
| Cantidad de caracteres |
12 |
| Estaciones de troquel |
4 |
| Velocidad de avance del taladrado (mm/min) |
0~5000 |
| Carrera del eje de taladrado (mm) |
350 |
| Velocidad de rotación del eje de taladrado (r/min) |
30~3000 |
| Modo de programación |
Programación por comandos, dibujo Auto CAD o software de diseño |
| Dimensiones generales L*A*H (m) |
3.3*3.2*3 |
Característica del producto:
1. El bastidor de la máquina está hecho de soldadura de placa tipo C, con buena rigidez y gran espacio de manipulación. La máquina tiene tres estaciones de troquel (entre ellas, una es la estación de troquel de marcado), cambio automático de estaciones de troquel. El sistema de sujeción puede adaptarse a diferentes piezas de trabajo, con tope cero como marca de referencia, y la pieza de trabajo soportada por una mesa de trabajo de bolas rodantes. La acción de los ejes X e Y debe ser controlada por servomotor y husillo de bolas, y el sistema CNC de doble eje controla la posición del punzonado, para que todo el proceso de mecanizado sea automático; el operador puede introducir las dimensiones de la pieza de trabajo en el ordenador para llamar al programa repetidamente en el futuro.
2. Adopta tecnología CNC, alimentación con servomotor, con alta eficiencia y precisión estable de la pieza de trabajo.
3. Los componentes funcionales importantes adoptan ensamblaje modular, fácil de reparar.
4. Realiza punzonado, marcado y taladrado en la misma placa.
5. La unidad de taladrado tiene funciones que incluyen caída rápida, avance lento de trabajo y retroceso rápido para mejorar la eficiencia de trabajo.
6. Programación sencilla, se puede introducir el diámetro y la posición de los agujeros en el ordenador, y también se puede utilizar el programa generado por software de diseño, o adoptar conversión directa CAD/CAM.
7. La estación hidráulica adopta doble bomba, motor único, sistema de refrigeración por agua, acoplamiento tipo manguito para todas las tuberías. La cola de la manguera y el acoplamiento son de exportación.
8. Los ejes X e Y son impulsados por servomotor, husillo de bolas y guía lineal, lo que garantiza alta precisión.
9. Con función de autodiagnóstico de fallos.
10. Aligera la carga de trabajo de los operarios.
Detalles de la máquina:
Este sistema especializado para el trabajo de metales está meticulosamente diseñado para llevar a cabo operaciones de punzonado, marcado y taladrado en placas de acero dentro de la industria de fabricación de torres de acero. Proporciona una precisión de mecanizado excepcional, cumpliendo con estrictos requisitos de tolerancia y acabado superficial. Además de su uso principal en el sector de torres de acero, este versátil equipo realiza de manera consistente funciones de punzonado, taladrado y marcado en placas metálicas en diversas aplicaciones industriales. Garantiza una mayor eficiencia operativa y un procesamiento preciso de diversas piezas de trabajo metálicas, optimizando los flujos de trabajo y elevando la calidad del producto en múltiples industrias.
