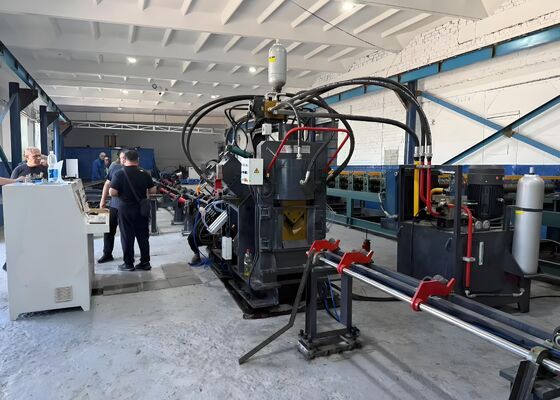

Máquina de Punzonado CNC para Fabricación de Torres de Transmisión Producción de Torres de Telecomunicaciones

Producción de torres de transmisión Máquina de perforar ángulos CNC Producción de torres de telecomunicaciones

Introducción del producto:

La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie JNC consta de componentes clave, incluida la unidad de punción, la unidad de marcado, la unidad de corte, el transportador transversal,transportador giratorio, transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros elementos esenciales.Específicamente diseñados para el procesamiento automatizado de acero angular en la fabricación de torres, esta línea de producción opera completamente mediante control numérico, lo que garantiza la facilidad de uso.

Parámetros del producto:

Características del producto:

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una capaz de manejar tres tamaños de punzamiento diferentes.Estas unidades de perforación están controladas con precisión por control numérico (NC), garantizando posiciones de punción precisas y ajustables. La máquina puede producir agujeros redondos y ovalados.mejora significativamente la eficiencia de la producciónPara el acero de ángulo 50×50×4 mm, la máquina alcanza una capacidad de producción de 9-10 toneladas por turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está ubicada dentro de un recinto resistente y duradero.ofreciendo flexibilidad en el ajuste de la posición de marcadoAdemás, la máquina utiliza un método de marcado de disco con 10 filas, seleccionando automáticamente caracteres sin necesidad de entrada manual, mejorando así en gran medida la eficiencia de marcado.

3. La máquina de corte de barras de ángulo CNC está equipada con una unidad de corte de una sola hoja, conocida por su superior fuerza de corte.superficie de corte lisaLa carcasa de la hoja presenta un diseño de puerta abierta, lo que permite cambios rápidos y seguros de la hoja.

4La tabla de materiales horizontal transfiere eficientemente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema garantiza el posicionamiento seguro de la barra angular en el transportador de alimentación para su posterior procesamiento.

5La pieza de trabajo se mantiene firme y alimentada por un carro de alimentación CNC, lo que garantiza una alineación precisa y una precisión de posicionamiento.con retroalimentación de posición proporcionada por un codificador fotoeléctrico, funcionando dentro de un sistema de control de circuito cerrado.

6La máquina de punzamiento y marcado de metal de acero angular CNC está impulsada por un sistema hidráulico que impulsa las operaciones de punzamiento, marcado y corte.Está equipado con una estación hidráulica de alta velocidad con un acumulador, y las líneas hidráulicas utilizan conexiones de tipo ferrule para garantizar un funcionamiento libre de fugas al tiempo que simplifican el mantenimiento y la sustitución.Los bloques de válvulas hidráulicas primarias provienen de la reconocida marca Atos, garantizando un sistema hidráulico fiable y de alto rendimiento.

7El sistema de refrigeración de la estación hidráulica ofrece varias opciones, entre ellas refrigeración por agua, refrigeración por aire o refrigeración por aceite.Esta flexibilidad permite a los clientes elegir el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control comprende un ordenador superior, un PLC, un servomotor, interruptores de detección externos y otros componentes integrados.y el sistema genera automáticamente el programa de procesamiento correspondienteEs totalmente compatible con formatos de archivo como DXF, NC y otros generados por software CAD.con una pantalla intuitiva y un funcionamiento simplificadoOfrece funcionalidades tales como visualización gráfica de la pieza de trabajo, almacenamiento de datos extensos, seguimiento de posición y notificaciones de alarma de fallo.

Estas muestras, que reflejan las especificaciones estándar y las condiciones de procesamiento típicas en la industria de las torres de acero angular,proporcionar a los usuarios la oportunidad de evaluar directamente la calidad de procesamiento del equipo, precisión y maestría, sirven como referencia concreta para evaluar el rendimiento del equipo y su alineación con las necesidades específicas de producción, facilitando así latoma de decisiones basada en datos para aplicaciones potenciales.

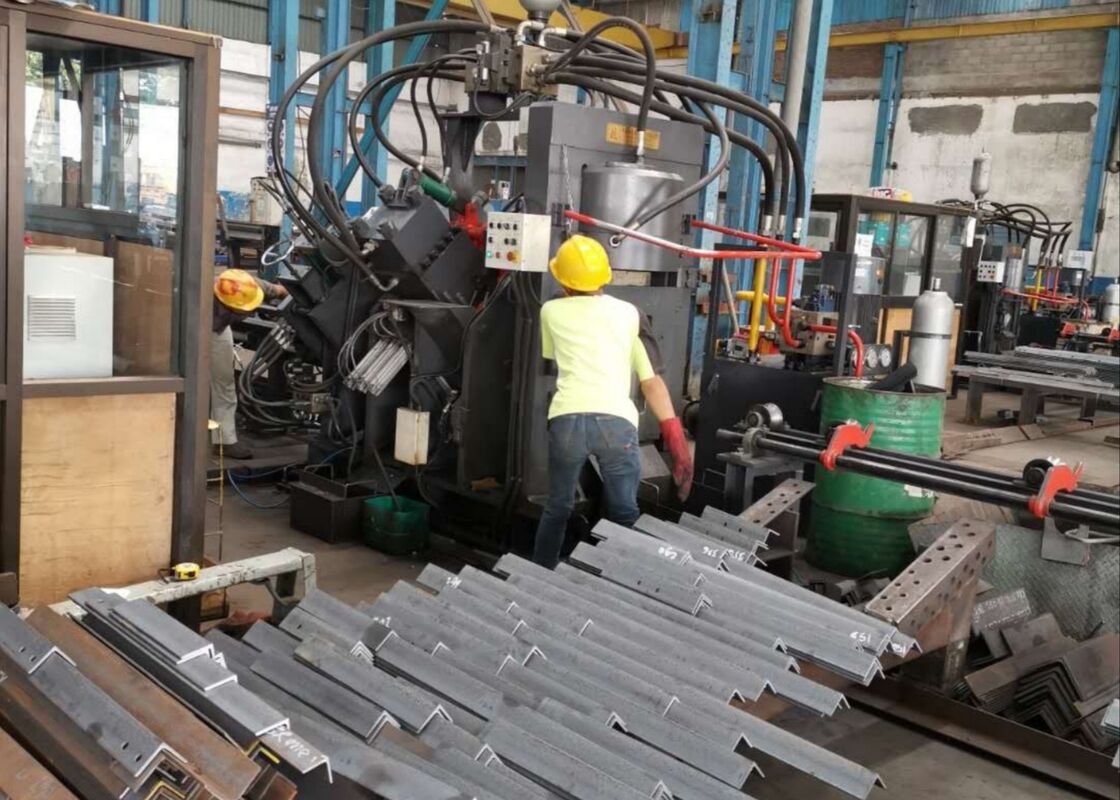

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres están sujetas a condiciones meteorológicas extremas y a cargas sustanciales,Este equipo es esencial para procesar los componentes de acero de ángulo que forman el marco estructural central de las torres.- Realiza eficazmente operaciones de perforación y estampación en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales críticos,garantizar dimensiones precisas y conexiones sólidas que mantengan la estabilidad e integridad general de las torres.
