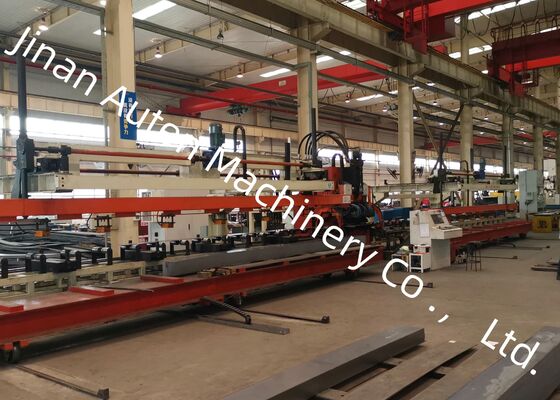

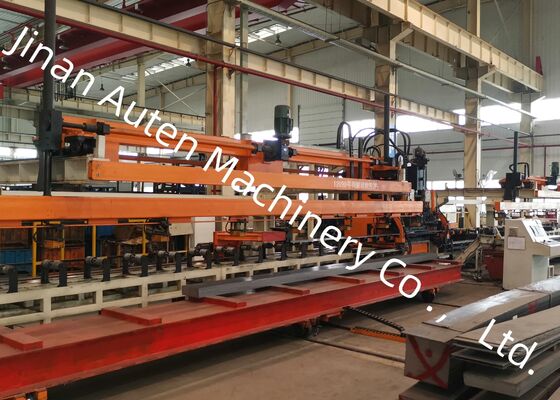

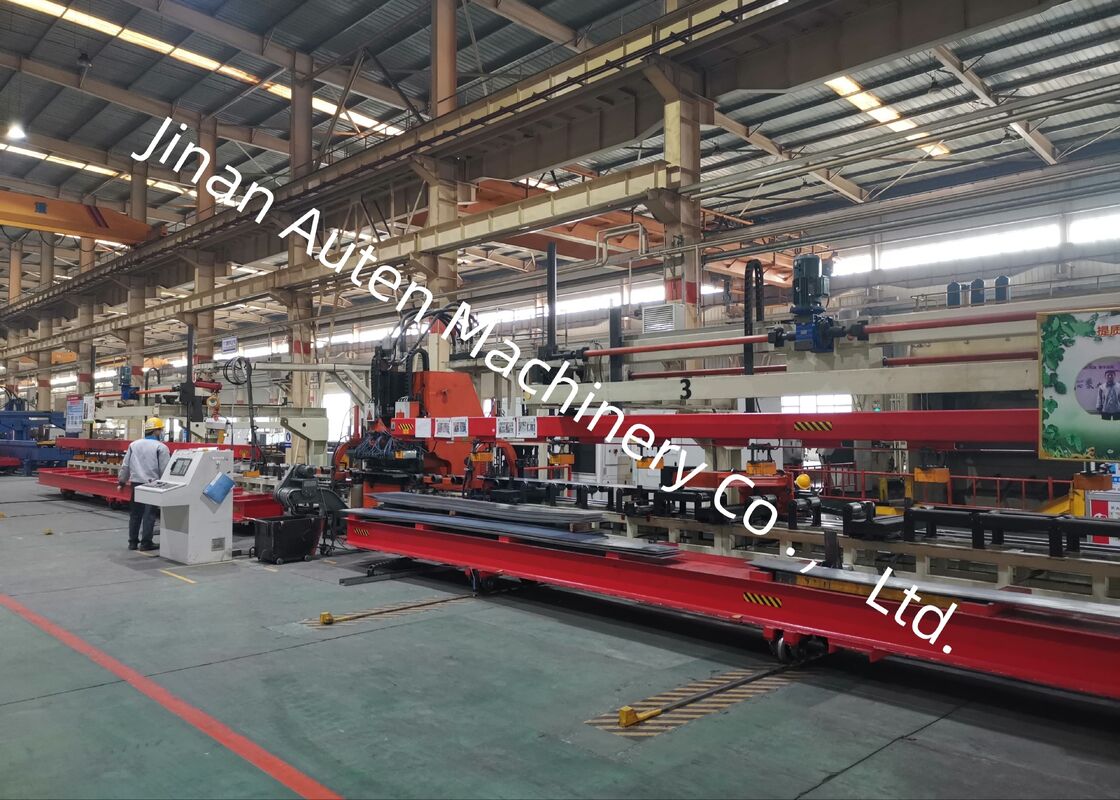

Línea de máquina de punzonado CNC para vigas de camión con deformación de chapa de ≤50 mm y diámetro de punzonado de φ60 mm
Aplicación:
Nuestra empresa ha diseñado y desarrollado un sistema automatizado de procesamiento de chapa metálica de vanguardia, alta eficiencia y alta precisión, especialmente diseñado para el punzonado de vigas longitudinales automotrices de alta resistencia. Esta línea de producción es ideal para procesar vigas longitudinales ultranchas y ultragruesas, comúnmente utilizadas en vehículos especializados como camiones mineros y otras aplicaciones de servicio pesado.
Parámetros técnicos principales:
| No. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000～8000mm |
| Ancho |
200～550mm |
| Espesor |
3～6mm |
| Curvatura de la chapa entrante |
≤7mm/10m |
| Irregularidad de la chapa en el eje X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidad de la chapa en el eje Y |
5mm |
| Deformación de la chapa |
≤50mm |
| Propiedades mecánicas del material de la chapa |
σb=510～850N/mm2 |
| 4 |
Diámetro máximo de punzonado |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
Máx=50m/min |
| Eje Y |
Máx=30m/min |
| 7 |
Precisión de procesamiento |
| Eje X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eje Y |
±0.2 mm / 600 mm |
| 8 |
Método de procesamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de operación |
Manual, automático |
Características del producto
1. El sistema de control está integrado con el sistema CNC 828D, junto con mecanismos de alimentación impulsados por servomotor. Esta configuración garantiza una eficiencia operativa excepcional al tiempo que mantiene una precisión constante durante el procesamiento de las piezas de trabajo.
2. Se instala un dispositivo de alineación central impulsado por servomotor en el rodillo de soporte de alimentación, lo que permite un procesamiento eficiente de placas con diversos perfiles de sección transversal y acomoda variaciones de altura de 0 a 200 mm.
3. El sistema está diseñado para alojar hasta 25 moldes de diferentes diámetros, con un proceso de instalación de moldes rápido y fácil de usar.
4. La carga, el punzonado y la descarga de las placas son totalmente automatizados, lo que reduce significativamente los requisitos de mano de obra y mejora la eficiencia operativa.
5. Los materiales de desecho se expulsan y recogen automáticamente, lo que garantiza un flujo de producción fluido y eficiente.
6. El software de programación automatizada facilita la importación directa de gráficos de AUTOCAD o archivos .DXF generados por otro software CAD. Con su interfaz hombre-máquina fácil de usar, permite la creación automática de programas de procesamiento de máquinas herramienta, reduciendo así el tiempo de procesamiento y minimizando el potencial de errores.
La exposición presenta una colección curada de muestras completadas de vigas longitudinales producidas por esta línea de producción, con diversas especificaciones utilizadas en camiones mineros y vehículos especializados. Estas muestras muestran eficazmente la precisión de la colocación de los agujeros, la suavidad de los bordes punzonados y la integridad estructural general, ofreciendo a los clientes e inspectores una demostración visual clara de las capacidades de mecanizado del equipo.
Esta máquina es un dispositivo altamente especializado diseñado específicamente para operaciones de punzonado en vigas longitudinales planas dentro de la industria automotriz. Está destinada principalmente al procesamiento de las vigas principales de camiones y vehículos especializados, asegurando una formación precisa de los agujeros para cumplir con los requisitos de ensamblaje estructural de estos componentes de carga automotriz de servicio pesado y diseño personalizado.
