32x7x3m Tamaño general Profil de ángulo de procesamiento CNC ángulo de hierro de acero torre de la máquina línea 3 Ejes CNC

32x7x3m Tamaño general Profil de ángulo de procesamiento CNC ángulo de hierro de acero torre de la máquina línea 3 Ejes CNC

Introducción del producto:

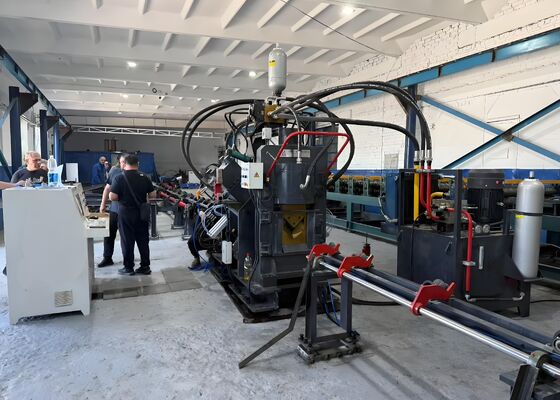

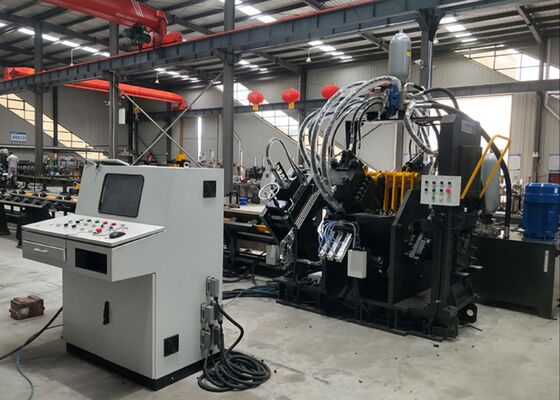

La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie JNC comprende principalmente la unidad de punción, la unidad de marcado, la unidad de corte, el transportador transversal, el transportador giratorio,transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros componentes esenciales.Diseñados específicamente para el procesamiento automatizado de acero angular en la fabricación de torres, esta línea de producción opera completamente bajo control numérico, ofreciendo un funcionamiento fácil de usar.

Parámetros del producto:

Características del producto:

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una capaz de acomodar tres tamaños de punzamiento distintos.Estas unidades de perforación están controladas con precisión por control numérico (NC)La máquina es capaz de producir orificios redondos y ovalados.aumenta significativamente la eficiencia de la producciónPara el acero de ángulo 50×50×4 mm, la máquina alcanza una capacidad de producción de 9-10 toneladas durante un turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está ubicada dentro de un recinto robusto y duradero.proporcionando flexibilidad en el ajuste de la posición de marcadoAdemás, la máquina emplea un método de marcado de disco con 10 filas, seleccionando automáticamente caracteres sin necesidad de entrada manual, mejorando así en gran medida la eficiencia de marcado.

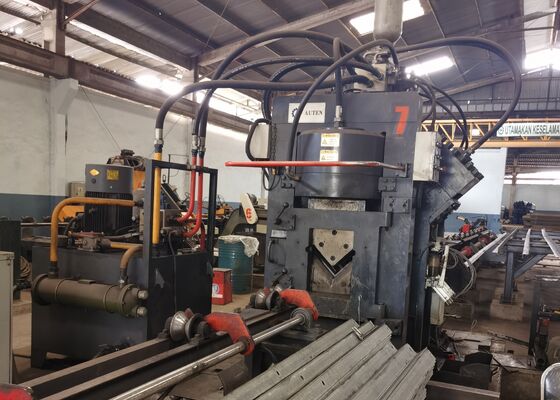

3La máquina de corte de barras de ángulo CNC está equipada con una unidad de corte de una sola hoja, conocida por su excepcional fuerza de corte.con una superficie de corte limpia y lisaLa carcasa de la hoja presenta un diseño de puerta abierta, lo que facilita el reemplazo rápido y seguro de la hoja.

4La tabla de materiales horizontal transfiere efectivamente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema garantiza el posicionamiento seguro de la barra angular en el transportador de alimentación para su posterior procesamiento.

5La pieza de trabajo se sostiene y alimenta con seguridad por un carro de alimentación CNC, lo que garantiza una alineación precisa y una precisión de posicionamiento.con retroalimentación proporcionada por un codificador fotoeléctrico, funcionando dentro de un sistema de control de circuito cerrado.

6. La máquina de punzamiento y marcado de metal de acero de ángulo CNC está alimentada por un sistema hidráulico que impulsa las funciones de punzamiento, marcado y corte.Tiene una estación hidráulica de alta velocidad equipada con un acumulador, y las líneas hidráulicas utilizan conexiones de tipo ferrule, lo que garantiza un rendimiento libre de fugas al tiempo que simplifica el mantenimiento y la sustitución.Los bloques de válvulas hidráulicas primarias son suministrados por la reputación de la marca Atos, garantizando un sistema hidráulico fiable y de alto rendimiento.

7El sistema de refrigeración de la estación hidráulica ofrece múltiples opciones, incluyendo refrigeración por agua, refrigeración por aire o refrigeración por aceite.Esta versatilidad permite a los clientes seleccionar el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control consiste en un ordenador superior, un PLC, un servomotor, interruptores de detección externos y otros componentes integrales.y el sistema genera automáticamente el programa de procesamiento correspondienteEs totalmente compatible con formatos de archivo como DXF, NC y otros creados por software CAD.ofreciendo una visualización intuitiva y un funcionamiento simplificadoIncluye características como visualización gráfica de la pieza de trabajo, almacenamiento de datos extensos, seguimiento de ubicación y notificaciones de alarma de fallo.

Estas muestras, que representan especificaciones estándar y condiciones comunes de procesamiento dentro de la industria de las torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento del equipo.Precisión, y de fabricación, sirven como referencia tangible para evaluar el rendimiento del equipo y su idoneidad a los requisitos específicos de producción, apoyando así latoma de decisiones basada en datos para aplicaciones potenciales.

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres deben soportar condiciones climáticas extremas y cargas pesadas,Este equipo juega un papel crucial en el procesamiento de los componentes de acero de ángulo que constituyen el marco estructural principal de las torres.Realiza eficientemente operaciones de perforación y estampado en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales clave,garantizar dimensiones precisas y conexiones sólidas que mantengan la estabilidad e integridad general de las torres.
