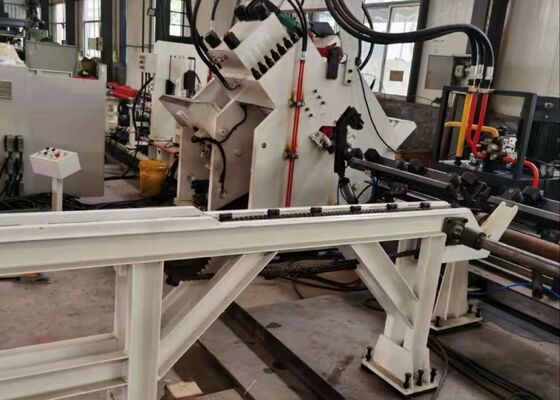

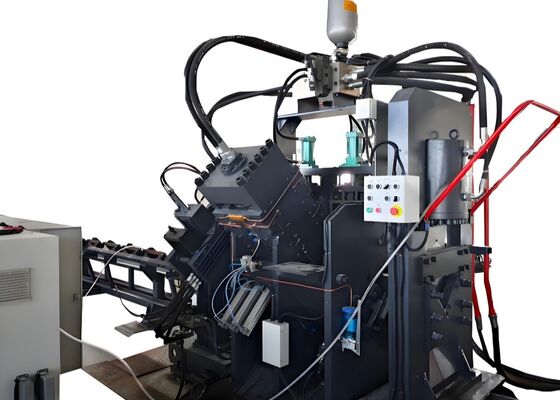

2200/4300KN Fuerza de corte CNC Ángulo de punción de corte de acero Torre línea de producción 18 letras por grupo

2200/4300KN Fuerza de corte CNC Ángulo de punción de corte de acero Torre línea de producción 18 letras por grupo

Introducción del producto:

La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie JNC consiste principalmente en la unidad de punción, la unidad de marcado, la unidad de corte, el transportador transversal, el transportador giratorio,transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros componentes críticos.Diseñados específicamente para el procesamiento automatizado de acero angular en el sector de fabricación de torres, esta línea de producción opera bajo control numérico completo, lo que garantiza la facilidad de uso.

Parámetros del producto:

Características del producto:

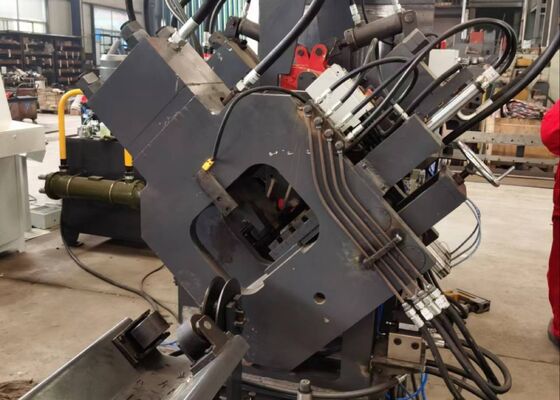

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una capaz de acomodar tres tamaños de punzamiento diferentes.Estas unidades de perforación están controladas con precisión por control numérico (NC)La máquina puede producir agujeros redondos y ovalados. Con capacidades de alimentación y punción de alta velocidad, mejora enormemente la eficiencia de producción.Para acero de ángulo de 50 × 50 × 4 mm, la máquina alcanza una capacidad de producción de 9-10 toneladas durante un turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está ubicada en un recinto robusto y duradero.ofreciendo flexibilidad en el ajuste de la posición de marcadoAdemás, la máquina utiliza un método de marcado de disco con 10 filas, seleccionando automáticamente caracteres sin necesidad de entrada manual, mejorando así significativamente la eficiencia de marcado.

3La máquina de corte de barras de ángulo CNC cuenta con una unidad de corte de una sola hoja, conocida por su excepcional fuerza de corte.proporcionando una superficie de corte limpia y lisaLa carcasa de la hoja está diseñada con una estructura de puerta abierta, lo que permite un reemplazo rápido y seguro de la hoja.

4La tabla de material horizontal transfiere eficientemente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema garantiza el posicionamiento seguro de la barra angular en el transportador de alimentación para su posterior procesamiento.

5La pieza de trabajo se mantiene firme y alimentada por un carro de alimentación CNC, lo que garantiza una alineación precisa y una precisión de posicionamiento.con retroalimentación de un codificador fotoeléctrico, funcionando dentro de un sistema de control de circuito cerrado.

6La máquina de punzamiento y marcado de metal de acero de ángulo CNC opera a través de un sistema hidráulico que impulsa las funciones de punzamiento, marcado y corte.Está equipado con una estación hidráulica de alta velocidad con un acumulador, y las líneas hidráulicas utilizan conexiones de tipo ferrule, lo que garantiza un funcionamiento a prueba de fugas y simplifica el reemplazo y el mantenimiento.Los bloques de válvulas hidráulicas principales provienen de la reconocida marca Atos, garantizando un sistema hidráulico fiable y de alto rendimiento.

7El sistema de refrigeración de la estación hidráulica ofrece varias opciones, entre ellas refrigeración por agua, refrigeración por aire o refrigeración por aceite.Esta flexibilidad permite a los clientes elegir el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control se compone de un ordenador superior, un PLC, un servomotor, interruptores de detección externos y otros componentes esenciales.y el sistema genera automáticamente el programa de procesamiento correspondienteTambién es compatible con formatos de archivo como DXF, NC y otros generados por software CAD.ofreciendo una pantalla fácil de usar y un funcionamiento simplificadoSoporta características como visualización gráfica de piezas de trabajo, almacenamiento de datos extensos, seguimiento de datos de ubicación y notificaciones de alarma de fallo.

Estas muestras, que reflejan las especificaciones estándar y las condiciones de procesamiento típicas de la industria de las torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento del equipo.la exactitud, y la artesanía. Proporcionan un punto de referencia tangible para evaluar el rendimiento del equipo y su idoneidad a necesidades específicas de producción, facilitando así latoma de decisiones basada en datos para aplicaciones potenciales.

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres están sujetas a condiciones meteorológicas severas y a cargas significativas,Este equipo es esencial para el procesamiento de los componentes de acero de ángulo que forman el marco estructural primario de las torres.- Realiza eficazmente operaciones de perforación y estampación en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales críticos,garantizar dimensiones precisas y conexiones seguras que mantengan la estabilidad e integridad general de las torres.
