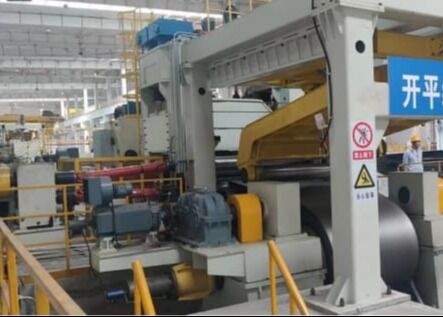

Línea de producción de placas 15 20 m/min Velocidad de desenrollamiento Línea de corte de nivelación CNC 35 toneladas Peso de la bobina

Línea de producción de placas 15 20 m/min Velocidad de desenrollamiento Línea de corte de nivelación CNC 35 toneladas Peso de la bobina

Resumen del producto:

Nombre de la línea de producción: línea de producción de desenrollamiento, nivelación y corte
Modelo de la línea de producción: RFHJ1230×2500
Esta línea de producción se utiliza para desenrollar, nivelar, cortar y apilar bobinas de acero con un grosor de 12-30 mm y un ancho de 800-2500 mm.

Configuración del producto

El flujo del proceso es el siguiente:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table.

Configuración y función de la unidad

1. Máquina de alimentación

Visión general: El dispositivo líder está instalado sobre el desenrollador y guía el cabezal de la bobina de acero hacia la máquina de desbaste con la cooperación del desenrollador.Se compone principalmente de 2 rodillos de prensado accionadosEl rodillo de presión, la cabeza de presión y el dispositivo de deslizamiento están instalados en el marco.

La cabeza del material se presiona fuertemente antes de desenrollar para evitar que la cabeza de la placa se retire cuando se corta la cinta de cinta.La longitud de la placa de alimentación puede ampliarse y contraerse para adaptarse a diferentes diámetros de rodillosLa plataforma de alimentación es impulsada por un cilindro de aceite y puede oscilar hacia arriba y hacia abajo.

El rodillo de presión se levanta y baja mediante un cilindro hidráulico, y la velocidad de elevación se puede ajustar mediante una válvula de aceleración; la cabeza de presión se levanta y baja mediante un cilindro hidráulico;el dispositivo de deslizamiento se levanta y telescopizado por un cilindro hidráulicoCada cilindro está equipado con una sola válvula controlada hidráulicamente para mantener la presión para evitar que el cilindro se deslice hacia abajo y la fuga interna de la válvula.

Composición: (1) Estante de prensado (2) Dispositivo para rodillos a presión (3) Placa de alimentación

Especificaciones técnicas
Forma: accionamiento totalmente hidráulico
Cantidad: 1 juego
Material de las piezas principales:Plata de acero de marco: soldadura de perfiles
Acero con dispositivo de deslizamiento: soldadura de perfiles de placas
Placa de acero del dispositivo de cabeza de pala: soldadura de perfil

Parámetros técnicos:

2. Alimentación con pinza de doble rodillo

a. Resumen general: Esta máquina está compuesta principalmente por la parte del marco, la parte del rodillo, la parte de la transmisión principal y la parte de elevación del cilindro de aceite.

(1) Parte del bastidor
El marco adopta una estructura general de placa de acero soldada, que combina orgánicamente la parte del rodillo, la parte de elevación y la parte del marco.Tiene una estructura razonable y es fácil de instalar y mantenerEl diseño optimizado por ordenador se utiliza para garantizar la resistencia, la rigidez, la precisión y otros requisitos de rendimiento de la máquina herramienta, satisfacer las necesidades de corrección de la placa,y se someten a un tratamiento térmico de envejecimiento después de la soldadura.

(2) Parte del rodillo
La parte del rodillo está compuesta por 2 juegos de rodillos de pinza, y cada juego de rodillos de pinza está dispuesto hacia arriba y hacia abajo de manera escalonada para facilitar la alimentación de la placa de guía,y adopta un modo de conducción completa.

El material del rodillo es 42CrMo. Es una forja. Después de girar en bruto y semiacabado, se apaga y templa a HB250-300, se apaga la superficie y luego se molienda finamente.La dureza es HRC55~60, y la suavidad es 0.8Los rodamientos de los rollos de trabajo son todos auto-alineados y tienen una alta capacidad de carga. Los rodamientos tienen baja fricción y larga vida útil.forja → torsión áspera → amortiguación y templado → torsión fina → molienda áspera → amortiguación de la superficie → alisado → molienda áspera → molienda finaDespués de que el rollo de trabajo se haya sometido a una inspección estricta, el informe de inspección de materiales, el informe de inspección de tratamiento térmico, el informe de inspección de detección de defectos, etc. se proporcionarán al usuario!

(3) Parte principal de la transmisión
La parte principal de la transmisión es accionada por un motor de CC a través de un reductor, caja de transferencia y acoplamiento universal para conducir el rodillo de nivelación.El acoplamiento universal logra el propósito de conexión en diferentes alturas y el movimiento de elevación de la fila superior de rodillosEl reductor y la caja de transferencia adoptan ambas una transmisión de engranajes.

b. Especificaciones técnicas
Cantidad: 1 unidad
Velocidad de nivelación: 10-25 m/min.
Diámetro del rodillo: φ380
Material del rodillo: 42CrMo
Cantidad: 4 piezas
Motor de corriente continua: 1 conjunto para transmisión de rodillos de nivelación

Potencia: 110kw

3Máquina de nivelamiento de once rodillos
a. Resumen general: Esta máquina consta de un conjunto de rodillos de tortuga y once rodillos de nivelación. Está compuesta principalmente por una parte de marco, una parte de rodillo de trabajo, una parte de prensado, una parte de transmisión,una parte de lubricación con aceite secoEste nivelador tiene una estructura razonable, un funcionamiento conveniente y un mantenimiento fácil.
(1) Parte del bastidor
La parte del marco es la base de este nivelador, que adopta una estructura dividida de tipo marco, que se compone de marcos izquierdo y derecho, vigas finales y vigas de conexión.Cada parte es una estructura de acero con placa soldadaLas columnas de sujeción están situadas en los marcos izquierdo y derecho para conectar las vigas finales y mantener la fuerza de pre-aplazamiento adecuada para garantizar que puedan soportar la fuerza de nivelación durante el trabajo.Toda la parte del marco tiene una forma nueva y es hermosa y elegante.
(2) Parte del rollo de trabajo
La parte del rodillo de trabajo es la parte central de este nivelador. Está compuesto principalmente por un par de rodillos de tracción y cinco rodillos de nivelación.que puede tirar eficazmente del material de la hoja y evitar el deslizamiento; el rodillo de nivelación adopta el principio de funcionamiento del nivelado de varios rodillos.El material de la hoja se deforma repetidamente en las direcciones hacia adelante y hacia atrás en el medio del rodillo de nivelación para eliminar la tensión interna y nivelar el material. el objetivo de. El rodillo de nivelación está hecho de acero laminado (60CrMoV), que ha sido templado y extinguido en la superficie. Tiene las ventajas de buena rigidez, alta dureza (HRC62-64) y resistencia al desgaste.,Así se garantiza la exactitud de la nivelación de la chapa.
