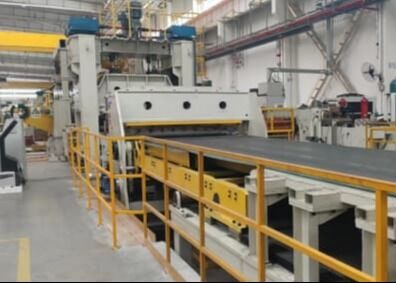

Modelo RFHJ2-30x2500 Línea de nivelación y afeitado de la placa de desenrollamiento de la placa 12 30 mm espesor de la placa

Modelo RFHJ2-30x2500 Línea de nivelación y afeitado de la placa de desenrollamiento de la placa 12 30 mm espesor de la placa

Resumen del producto:

Nombre de la línea de producción: línea de producción de desenrollamiento, nivelación y corte
Modelo de la línea de producción: RFHJ1230×2500
Esta línea de producción se utiliza para desenrollar, nivelar, cortar y apilar bobinas de acero con un grosor de 12-30 mm y un ancho de 800-2500 mm.

Configuración del producto

El flujo del proceso es el siguiente:

Steel coil saddle → loading trolley → uncoiler → feeder → double-roller pinch feeding → 11-roller leveling machine (φ280) → length measuring device → tail plate pinching → shearing machine → palletizer → discharging roller table .

Configuración y función de la unidad

Silla de rodillo de acero

Resumen: La silla de acero está compuesta por dos partes simétricas en forma de V y está instalada a ambos lados de la zanja sobre el carrito de carga.Se utiliza para almacenar bobinas de acero para ser procesadas sin energíaEl carro de carga puede levantar directamente las bobinas de acero de la silla de acero para su carga.

Especificaciones técnicas

2Carruaje de carga

a. Resumen: se utiliza movimiento eléctrico y elevación hidráulica. El peso de carga es de 35 toneladas.y los rodillos dobles en la parte superior del carrito forman una estructura en forma de "V". Está compuesto principalmente por un chasis, un cilindro hidráulico, un marco de apoyo y 2 ejes de ruedas.y luego es levantado por el cilindro hidráulico para levantar la bobina a la altura requerida, que es la posición central del mandril del desenrollador. Después de apretar la bobina, el cilindro se baja y el carrito regresa a su posición original. La potencia del motor del carrito es de 4KW;los cables y las tuberías de aceite están protegidos por cadenas de soporte.

b. Especificaciones técnicas
Forma: caminata eléctrica, elevación hidráulica
Cantidad: 1 unidad
Material de las piezas principales:
Material de soporte, placa de transporte: soldadura de placas de acero
Eje de la rueda: templado con 40Cr
Rueda: 45 tratamiento de amortiguación HRC4550
Lubricación: lubricación manual centralizada

Parámetros técnicos:

3Desenrollador

a. Resumen: El desenrollador es un dispositivo utilizado para colocar bobinas de acero y desenrollarlas. El desenrollador tiene una estructura simétrica izquierda-derecha compuesta por 2 conjuntos de tambores hidráulicos de expansión y contracción,2 juegos de movimiento hidráulicoEl tambor consta de un husillo de soporte, un asiento de deslizamiento en forma de cuña, cuatro placas arqueadas anidadas en el asiento de deslizamiento en forma de cuña,y un cilindro hidráulico giratorioEl cilindro hidráulico está fijado en la parte trasera del eje de apoyo y gira juntos, y su barra de unión atraviesa el eje de apoyo y está conectada al asiento de deslizamiento en forma de cuña.La barra de tracción empuja y tira el asiento deslizante en forma de cuña para deslizarse, y la placa de arco se expande y contrae el tambor bajo la acción de la cuña inclinada.El sistema de expansión y contracción ha controlado hidráulico mantenimiento de la presión unidireccional para evitar fugas de válvula interna y garantizar eficazmente la fuerza de tensión del mandrilEl huso es accionado para girar por un motor a través de un reductor, y puede girar hacia adelante y hacia atrás.
El desenrollador proporciona la potencia principal para el conductor de la bobina de acero y genera tensión de retroceso durante el funcionamiento automático, haciendo que la línea de producción funcione sin problemas y de manera confiable.

Composición: (1) Base de la máquina (2) Motor y reductor (3) Estante móvil (4) Mandril (expandible) (5) Sistema hidráulico de expansión y contracción (6) Sistema hidráulico móvil

b. Especificaciones técnicas
Forma: expansión y contracción hidráulica de doble cabeza (dos pasos Ф762mm, Ф950mm)
Cantidad: 1 unidad
Material de las piezas principales:
Tubos de apoyo de expansión y contracción: piezas de estructuras de acero
Cuadro, base: piezas soldadas en chapa de acero
Esfínter: templado con 40Cr
Los engranajes: 40Cr templados y apagados
