Introducción del producto

La línea de producción automática de perforación y formación de soportes solares puede lograr la hoja única original de múltiples procesos, producción ininterrumpida, desenrollamiento establecido, nivelación, perforación, formación,el corte en una producción continuaLa línea de producción tiene una alta velocidad de producción, punción en línea y producción de moldeo continuo,fácil de operar y menos trabajo.

Configuración del producto

Nota: Los dibujos del tipo de placa están sujetos a los dibujos firmados y confirmados por el comprador y el vendedor.

Proceso de producción

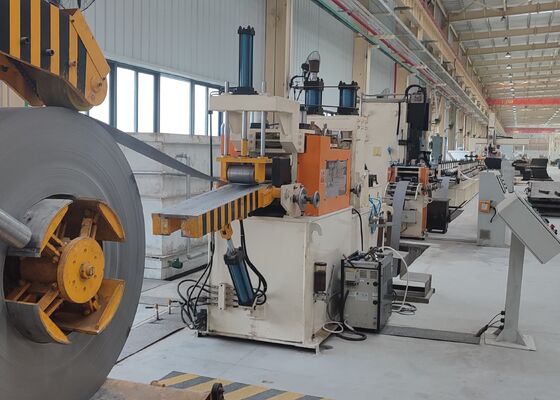

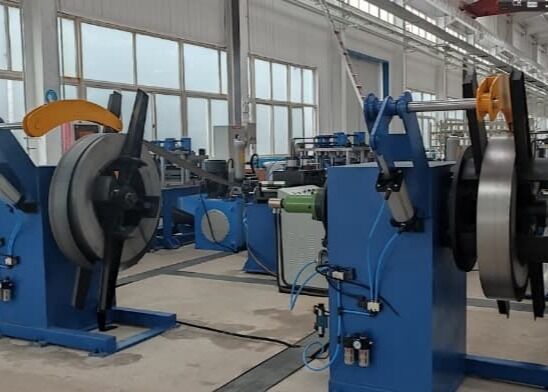

La línea de producción se lleva a cabo de acuerdo con el siguiente proceso tecnológico: Desenrollamiento→Nivelación Servoalimentación→Perforación→Formación en frío→Corte hidráulico→Descarga

Configuración y función de la unidad

Máquina de cortar por hidráulica 1 juego

Propósito: Para cortar las piezas moldeadas hasta una cierta longitud.
Estructura: Los componentes principales incluyen el marco de cizallamiento, el matriz de corte, el sistema hidráulico y otros componentes.

Herramienta de corte: 3 conjuntos en total
Material del cuchillo: Cr12MoV (dureza después del apagado es HRC58~62)

Sistema hidráulico 1 conjunto

Aplicación: Proporcionar energía para máquinas de punción y máquinas de corte.
Estructura: se adopta la estructura combinada de bomba y acumulador, y la velocidad de acción de punzamiento y cizallamiento es rápida, lo que mejora la velocidad de la línea de producción.El refrigerador refrigerado por aire se utiliza para disipar el calor para satisfacer los requisitos de producción bajo una alta carga y una temperatura más altaEl sistema hidráulico es un sistema hidráulico rápido, adecuado para las líneas de producción de perforación a alta velocidad, laminado de agujeros y corte en frío.Los principales componentes hidráulicos adoptan los productos de Beijing Huade.

Los componentes principales son: bomba de aceite, motor, válvula hidráulica, válvula solenoide, filtro y tanque de aceite hidráulico.
El sistema hidráulico adopta filtros, y la limpieza del aceite está garantizada de grado 6-8.

Presión del sistema hidráulico: 22 Kpa
Potencia del sistema hidráulico: 15kw

Unidad de control eléctrico 1 conjunto

Toda la línea adopta el modo de control hombre-máquina que combina PLC y pantalla táctil. Los parámetros de especificación, cantidad y parámetros del sistema de las piezas se pueden establecer a través de la pantalla táctil.Se pueden almacenar varios conjuntos de instrucciones de operación a la vezEl grado de automatización es alto, tiene una función de alarma en caso de anomalía en la línea de producción,y el funcionamiento de toda la línea de producción se puede controlar a través del sistema de control. Después de apagado o apagado de estado anormal, puede continuar el procesamiento de acuerdo con los parámetros de trabajo previamente establecidos.

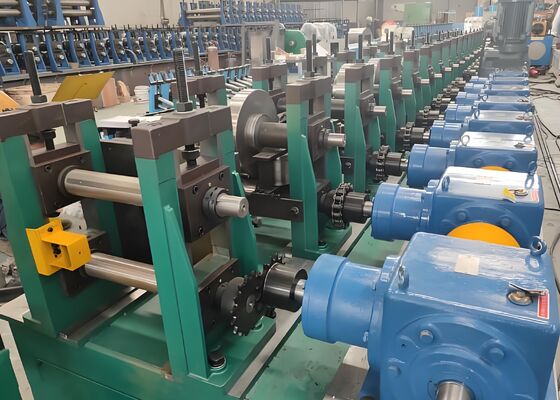

Máquina de moldeado de rollos 1 juego

Aplicación: Se utiliza para hacer que la forma de la placa terminada deseada a la forma de interfaz final deseada a través del proceso de flexión de rodillos.
Cuando se sustituyan productos con especificaciones diferentes, sólo se deberá sustituir una parte del espaciador.

Estructura: La unidad de formación adopta un bastidor independiente (modo de estilo torii). Motor, transmisión de accionamiento del reductor. El rodillo de formación está diseñado por un software profesional.El material está hecho de acero cr12 de alta calidad.. La dureza después de la extinción es HRC58 ~ 62. La superficie del rodillo se pulió después de terminar. El rodillo tiene una alta precisión y una larga vida.
El eje inferior es accionado, y los ejes superior e inferior utilizan engranajes síncronos para los pases necesarios.
La tuerca exterior del arco es izquierda (eje inferior) y derecha (eje superior).
