Modelo BPF250 Línea de producción CNC de punción de soporte solar para acero de bajo carbono laminado en caliente
Introducción del producto
La línea de producción automática de perforación y formación de soportes solares puede lograr la hoja única original de múltiples procesos, producción ininterrumpida, desenrollamiento establecido, nivelación, perforación, formación,el corte en una producción continuaLa línea de producción tiene una alta velocidad de producción, punción en línea y producción de moldeo continuo,fácil de operar y menos trabajo.
Configuración del producto
| El material |
acero de bajo carbono laminado en caliente |
| Fuerza de rendimiento de la materia prima |
235Mpa |
| Diámetro exterior de la bobina |
≤F1600 mm |
| Diámetro interno de la bobina |
F508 mm |
| Ancho de la banda |
≤ 250 mm |
| espesor de las bandas de acero |
1.5 ~ 2.5 mm |
| Peso de un solo rollo |
≤ 2500 kg |
| La línea de producción cubre un área |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero |
Nota: Los dibujos del tipo de placa están sujetos a los dibujos firmados y confirmados por el comprador y el vendedor.
Proceso de producción
La línea de producción se lleva a cabo de acuerdo con el siguiente proceso tecnológico: Desenrollamiento→Nivelación Servoalimentación→Perforación→Formación en frío→Corte hidráulico→Descarga
Configuración y función de la unidad

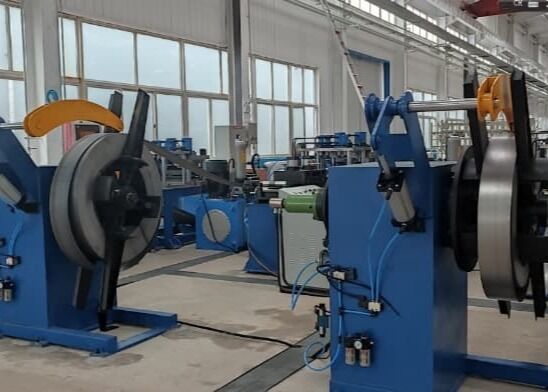

Desenrollador
Desenrollamiento: La máquina está en modo de cabeza única.
La estructura de tensión es de tipo varilla de conexión y el estado de trabajo es estable y fiable.
El desenrollador está equipado con un dispositivo de freno neumático.
Para evitar que el material se afloje durante el proceso de desenrollamiento, el desenrollador está equipado con un brazo de prensado neumático para garantizar la seguridad de los operadores.
El desenrollador también contiene 4 deflectores para evitar que el rollo se alinee mal o se desenrolle.
| Diámetro interno admisible de la bobina |
F508 mm |
| Diámetro exterior máximo admisible de la bobina |
F1600 mm |
| Ancho máximo admisible del rollo |
Cubiertas |
| Peso máximo del rodamiento de rodillos |
≤ 2500 kg |
Servo nivelador de alimentación 1 juego
Utilizaciones: Alimenta el material de la hoja de acuerdo con la longitud de paso real requerida para perforar, y puede establecer múltiples grupos de parámetros de alimentación a la vez, lo que es conveniente y rápido.La precisión de alimentación es exacta sin tolerancia acumulada.
El servoalimentador contiene 1 par de rodillos de alimentación, utilizando prensado de resorte y aflojamiento neumático.
Estructura: compuesto por marco, sistema de prensado y sistema de servoacción
| Velocidad máxima de alimentación |
40 m/min. |
| Ancho máximo permitido de alimentación |
≤ 250 mm |
| espesor de alimentación permitido |
≤ 2,5 mm |
| Error de alimentación única |
≤ ± 0,2 mm (la tolerancia no es acumulativa) |
| El material del rodillo de alimentación es 9Cr2Mo (o GCr15), la dureza es HRC55-60 |
Las demás máquinas y aparatos para la fabricación de papel
Aplicación: mediante una prensa hidráulica especial de 80T, la posición de perforación se puede ajustar a lo largo del ancho del material y tiene las características de una estructura razonable,larga vida útil y ajuste conveniente.
El sistema hidráulico equipado con esta máquina de perforar está especialmente desarrollado para la máquina de perforar de varias estaciones.y adopta un módulo de control hidráulico especial, que tiene las características de velocidad de punción rápida y bajo ruido, y está equipado con calefacción de enfriamiento para disipar el calor para satisfacer las necesidades de producción continua.(Este sistema hidráulico se ha utilizado con éxito en muchas líneas de producción)
Estructura: se adopta el modelo de prensa hidráulica del marco de soldadura de placas de acero, que es económico y aplicable, y la velocidad es rápida.La distancia de perforación se puede ajustar en la dirección transversal de la placa, y la distancia de punción se puede cambiar a través del sistema de control eléctrico.
Perforación de dados: 1 juego de 8 agujeros oblongos de 11x30 se perforan a la vez.

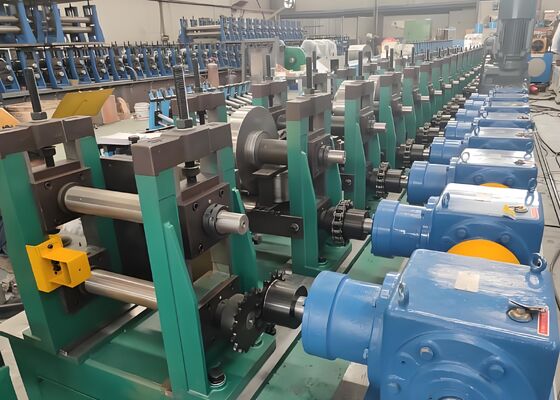

Máquina de moldeado de rollos 1 juego
Aplicación: Se utiliza para hacer que la forma de la placa terminada deseada a la forma de interfaz final deseada a través del proceso de flexión de rodillos.
Cuando se sustituyan productos con especificaciones diferentes, sólo se deberá sustituir una parte del espaciador.

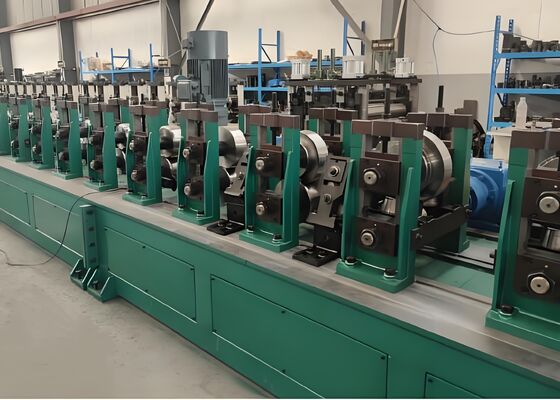

Estructura: La unidad de formación adopta un bastidor independiente (modo de estilo torii). Motor, transmisión de accionamiento del reductor. El rodillo de formación está diseñado por un software profesional.El material está hecho de acero cr12 de alta calidad.. La dureza después de la extinción es HRC58 ~ 62. La superficie del rodillo se pulió después de terminar. El rodillo tiene una alta precisión y una larga vida.
El eje inferior es accionado, y los ejes superior e inferior utilizan engranajes síncronos para los pases necesarios.
La tuerca exterior del arco es izquierda (eje inferior) y derecha (eje superior).
| Material del arco |
De hierro fundido |
| Materiales para rodillos |
45, apagado y templado, dureza es HRC42~45 |
| Parámetros: pases de formación |
16 pases |
| Diámetro del eje de la máquina de moldeo |
φ70 mm (sujeto al diseño final) |
| Potencia del motor |
aproximadamente 22KW (sujeto al diseño final) |
| Velocidad lineal máxima |
5 ~ 20 m/min |
