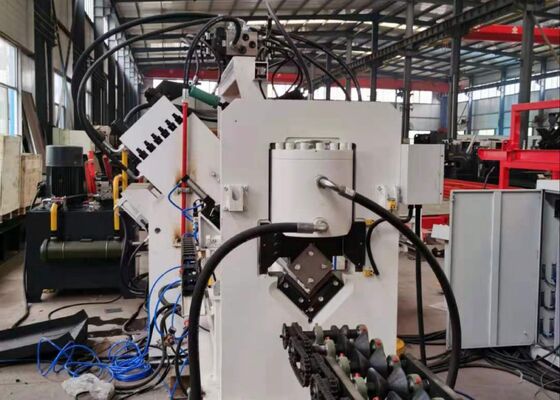

Máquina de corte, marcado y punzonado de acero CNC de control numérico, tamaño de ángulo 50x50x4~200x200x20mm

Máquina de corte de marcado de punción de acero CNC controlada numéricamente 50х50х4~200х200х20mm Tamaño del ángulo

Introducción del producto:

La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie JNC se compone principalmente de la unidad de punción, unidad de marcado, unidad de corte, transportador transversal, transportador giratorio,transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico, sistema neumático y otros componentes clave.Esta línea de producción está diseñada específicamente para el procesamiento automatizado de acero de ángulo en la industria de las torres.Todo el proceso está controlado numéricamente, lo que garantiza la facilidad de operación y permite capacidades de producción automática, de alta precisión, de múltiples variedades y en masa.

Parámetros del producto:

Características del producto:

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una diseñada para acomodar tres tamaños de punzamiento distintos.Estas unidades de perforación están controladas con precisión por control numérico (NC) para ajustar las posiciones de perforación con precisión. La máquina es capaz de crear agujeros redondos y ovalados. Sus operaciones de alimentación y perforación de alta velocidad mejoran significativamente la eficiencia de producción.la máquina ofrece una capacidad de salida de 9-10 toneladas durante un turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC está situada en un recinto robusto y rígido.y la posición de marcado se puede ajustar librementeAdemás, la máquina cuenta con un método de marcado de disco con 10 filas, que selecciona automáticamente los caracteres sin necesidad de entrada manual, mejorando así en gran medida la eficiencia de marcado.

3La máquina de corte de barras angulares CNC está equipada con una unidad de corte de una sola hoja, conocida por su excepcional fuerza de corte.y la superficie de corte resultante es limpia y lisaLa carcasa de la hoja presenta un diseño de puerta abierta, lo que permite un reemplazo rápido y seguro de la hoja.

4La tabla de material horizontal transfiere eficientemente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema asegura que la barra de ángulo se coloca con seguridad en el transportador de alimentación para el procesamiento posterior.

5La pieza de trabajo se sostiene y alimenta con seguridad por un carro de alimentación CNC, lo que garantiza una precisión de posicionamiento precisa.con un sistema de control de circuito cerrado.

6La máquina de punción y marcado de metal de acero angular CNC opera a través de un sistema hidráulico que alimenta las funciones de punción, marcado y corte.Está equipado con una estación hidráulica de alta velocidad con un acumulador, mientras que las líneas hidráulicas están diseñadas con conexiones de tipo ferrule, lo que garantiza la resistencia a fugas y facilita el reemplazo y mantenimiento sencillos.Los bloques de válvulas hidráulicas primarias provienen de la reputable marca Atos, garantizando un sistema hidráulico fiable y eficiente.

7El sistema de refrigeración de la estación hidráulica ofrece varias opciones, entre ellas refrigeración por agua, refrigeración por aire o refrigeración por aceite.Esta flexibilidad permite a los clientes elegir el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control se compone principalmente de un ordenador superior, PLC, servomotor, interruptores de detección externos y otros componentes esenciales.y el sistema genera automáticamente el programa de procesamiento correspondienteTambién es capaz de leer DXF, NC y otros formatos de archivo generados por software CAD.con una pantalla intuitiva y un funcionamiento sencilloSoporta funciones como visualización gráfica de piezas de trabajo, almacenamiento de datos extensos, visualización de datos de ubicación y notificaciones de alarma de fallo.

Estas muestras, que reflejan las especificaciones estándar y las condiciones de procesamiento típicas en la industria de las torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento del equipo,la exactitud, y la artesanía. Proporcionan una referencia tangible para evaluar el rendimiento del equipo y su idoneidad a los requisitos específicos de producción, facilitando así latoma de decisiones basada en datos para aplicaciones potenciales.

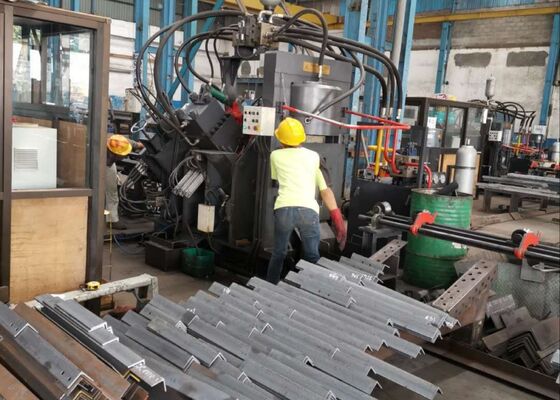

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres están expuestas a condiciones meteorológicas severas y a cargas significativas,Este equipo es crucial para procesar los componentes de acero de ángulo que forman la estructura primaria de las torres.Ejecuta eficazmente operaciones de perforación y estampado en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales clave,garantizar dimensiones precisas y conexiones seguras que mantengan la estabilidad e integridad general de las torres.
