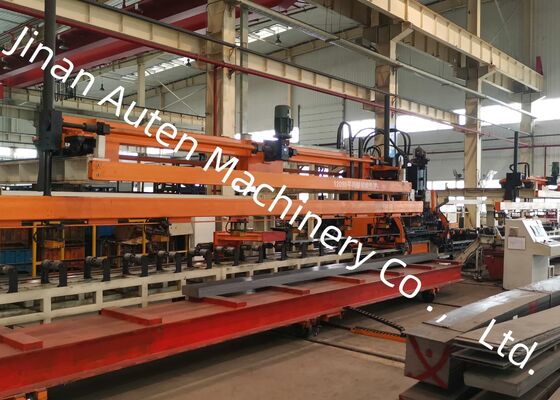

Línea de Máquina Punzonadora CNC con Motor Hidráulico de Haz para Camiones Ligeros Automotrices para el Procesamiento de Chapa Metálica
Aplicación:
Nuestra empresa ha diseñado y desarrollado un sistema de procesamiento de chapa metálica automatizado de última generación, de alta eficiencia y alta precisión, diseñado específicamente para el punzonado de vigas longitudinales automotrices de alta resistencia. Esta línea de producción es perfectamente adecuada para el procesamiento de vigas longitudinales ultra anchas y ultra gruesas, típicamente utilizadas en vehículos especializados, incluidos camiones mineros y otras aplicaciones de servicio pesado.
Principales parámetros técnicos:
| No. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000～8000mm |
| Ancho |
200～550mm |
| Espesor |
3～6mm |
| Flexión de la chapa entrante en forma de hoz |
≤7mm/10m |
| Irregularidad de la chapa en el eje X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidad de la chapa en el eje Y |
5mm |
| Alabeo de la chapa |
≤50mm |
| Propiedades mecánicas del material de la chapa |
σb=510～850N/mm2 |
| 4 |
Diámetro máximo de punzonado |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
Máx=50m/min |
| Eje Y |
Máx=30m/min |
| 7 |
Precisión de procesamiento |
| Eje X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eje Y |
±0.2 mm / 600 mm |
| 8 |
Método de procesamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de funcionamiento |
Manual, automático |
Características del producto
1. El sistema de control está integrado con el sistema CNC SIEMENS 828D, emparejado con mecanismos de alimentación accionados por servomotor. Esta configuración garantiza una eficiencia operativa superior al tiempo que asegura una precisión constante durante todo el procesamiento de las piezas.
2. Un dispositivo de alineación central accionado por servo está montado en el rodillo de soporte de alimentación, lo que le permite procesar eficientemente placas con perfiles transversales variables y adaptarse a variaciones de altura que van de 0 a 200 mm.
3. El sistema está diseñado para soportar hasta 25 moldes de diferentes diámetros, con un proceso de instalación de moldes rápido e intuitivo.
4. La carga, el punzonado y la descarga de las placas son totalmente automatizados, lo que reduce drásticamente las demandas de mano de obra y optimiza la eficiencia operativa.
5. Los materiales de desecho se expulsan y recolectan automáticamente, lo que garantiza un flujo de producción suave y eficiente.
6. El software de programación automatizado permite la importación directa de gráficos de AUTOCAD o archivos .DXF creados por otro software CAD. Con una interfaz hombre-máquina intuitiva, permite la generación automática de programas de procesamiento de máquinas herramienta, lo que reduce el gasto de tiempo y minimiza el riesgo de errores.
La exposición presenta una gama cuidadosamente seleccionada de muestras de vigas longitudinales completadas fabricadas por esta línea de producción, que abarca una variedad de especificaciones utilizadas en camiones mineros y vehículos especializados. Estas muestras sirven para demostrar la precisión de la colocación de los agujeros, la suavidad de los bordes punzonados y la integridad estructural general, proporcionando a los clientes e inspectores una representación visual clara de las capacidades de mecanizado del equipo.
Esta máquina es una herramienta altamente especializada diseñada específicamente para operaciones de punzonado en vigas longitudinales planas en la industria automotriz. Está diseñada principalmente para procesar las vigas principales de camiones y vehículos especializados, asegurando la creación precisa de agujeros para satisfacer las necesidades de ensamblaje estructural de estos componentes de soporte de carga automotrices de servicio pesado y hechos a medida.
