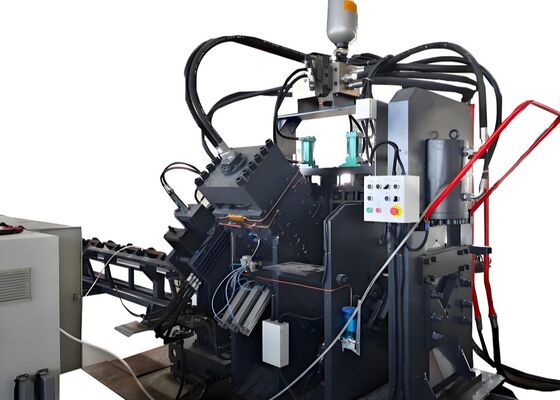

Línea de Máquina de Corte y Punzonado CNC Modelo JNC2020 para Acero Angular, Fuerza de Punzonado 1000/1200KN

Modelo JNC2020 línea de máquina de corte por punción CNC para el acero de ángulo 1000/1200KN fuerza de punción

Introducción del producto:

J.La línea de producción de punción, marcado y corte de ángulo CNC de alta velocidad de la serie NC está compuesta principalmente por unidad de punción, unidad de marcado, unidad de corte, transportador transversal, transportador giratorio, transportador de alimentación,transportador de descargaEsta línea de producción se utiliza principalmente para el procesamiento automático de acero de ángulo en la industria de la torre.El proceso de procesamiento está controlado numéricamente y la operación es muy convenientePuede realizar la producción automática, de alta precisión, de múltiples variedades y en masa.

Parámetros del producto:

Características del producto:

1La máquina de punzamiento de hierro de ángulo CNC está equipada con dos o tres unidades de punzamiento, cada una capaz de acomodar tres tamaños de punzamiento diferentes.Estas unidades de perforación están controladas con precisión por control numérico (NC) para ajustar las posiciones de perforaciónLa máquina es capaz de perforar agujeros redondos y ovales. Sus operaciones de alimentación y punción de alta velocidad mejoran significativamente la eficiencia de producción.la capacidad de producción es de 9-10 toneladas durante un turno de ocho horas.

2La unidad de marcado de la máquina de perforación de ángulo CNC dispone de una carcasa robusta y rígida.y la posición de mecanografía se puede ajustar librementeAdemás, está disponible un método de marcado de discos, que consta de 10 filas, y selecciona automáticamente caracteres sin intervención manual, lo que aumenta en gran medida la eficiencia de marcado.

3La máquina de corte de barras angulares CNC está equipada con una unidad de corte de una sola hoja, conocida por su alta fuerza de corte.y la superficie de corte resultante es limpia y lisaLa carcasa de la hoja presenta un diseño de puerta abierta, lo que facilita el reemplazo rápido y seguro de la hoja.

4La tabla de materiales horizontal transfiere eficientemente la barra de ángulo al bastidor de material giratorio, que es accionado por un motor y un reductor.Este sistema garantiza que la barra de ángulo se coloca con seguridad en el transportador de alimentación para su posterior procesamiento.

5La pieza de trabajo se mantiene firme y alimentada por un carro de alimentación CNC, lo que garantiza una alta precisión de posicionamiento.con retroalimentación proporcionada por un codificador fotoeléctrico, utilizando un sistema de control de circuito cerrado.

6. La máquina de punzamiento y marcado de metal de acero angular CNC está alimentada por un sistema hidráulico que impulsa las operaciones de punzamiento, marcado y corte.Está equipado con una estación hidráulica de alta velocidad con un acumulador, y las líneas hidráulicas utilizan conexiones de tipo ferrule, que son resistentes a las fugas y facilitan su fácil reemplazo y mantenimiento.Los bloques de válvulas hidráulicas principales provienen de la reconocida marca Atos, garantizando un sistema hidráulico fiable y eficiente.

7El sistema de refrigeración de la estación hidráulica ofrece opciones de refrigeración por agua, refrigeración por aire o refrigeración por aceite.Los clientes tienen la flexibilidad de seleccionar el método de refrigeración más adecuado en función de sus necesidades operativas específicas.

8El sistema de control consiste principalmente en un ordenador superior, un PLC, un servomotor, interruptores de detección externos y otros componentes.y el sistema genera automáticamente el programa de procesamiento correspondienteTambién es capaz de leer DXF, NC y otros formatos de archivo generados por software CAD.ofreciendo una visualización intuitiva y una operación sencilla. Soporta funciones tales como visualización gráfica de la pieza de trabajo, almacenamiento de datos extensos, visualización de datos de ubicación y notificaciones de alarma de fallo.

Estas muestras, que representan especificaciones estándar y escenarios de procesamiento típicos dentro de la industria de las torres angulares de acero, permiten a los usuarios evaluar directamente la calidad de procesamiento del equipo,Precisión, y de la mano de obra. Sirven como punto de referencia concreto para evaluar el rendimiento del equipo y su idoneidad a necesidades específicas de producción, apoyando así latoma de decisiones basada en datos para aplicaciones potenciales.

En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres deben soportar condiciones climáticas extremas y cargas sustanciales,Este equipo juega un papel vital en el procesamiento de los componentes de acero angular que constituyen el marco principal de las torres.Realiza eficientemente operaciones de perforación y estampado en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros elementos estructurales esenciales,garantizar dimensiones precisas y conexiones seguras que mantengan la estabilidad general de las torres.
