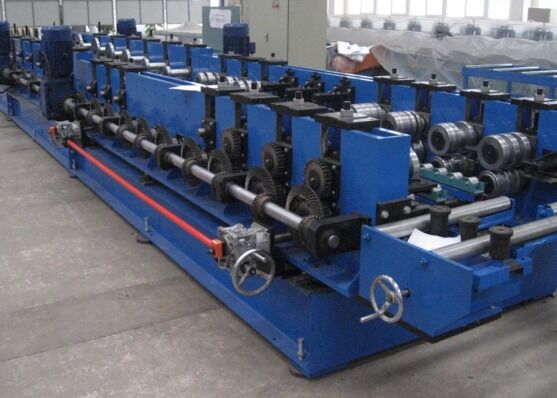

Modelo DPC2050 Decoiler de bandeja de cable perforando línea de producción de flexión en frío 3~10m/min Velocidad de trabajo
Introducción del producto:
La línea de producción automática de descarga automática de bandejas de cable, punción y flexión en frío puede lograr la hoja original de un solo proceso, producción ininterrumpida, desenrollamiento, nivelación, punción, formación,el corte en una producción continuaLa línea de producción tiene una alta velocidad de producción, punción en línea y producción de moldeo continuo,fácil de operar y menos trabajo.
Configuración del producto:
| Materia prima |
Q235 Hojas laminadas en frío |
| Diámetro exterior de la bobina de acero adecuado |
F1200 mm |
| Diámetro interno de la bobina de acero adecuada |
F508 mm |
| Ancho de la materia prima |
El valor de las emisiones de CO |
| espesor de la materia prima |
1 ~ 3 mm |
| Peso de la bobina de acero simple |
≤ 7 000 kg |
| Tamaño de la bandeja de cable |
ancho 100~500;altura:50~200 |
| Velocidad de trabajo efectiva |
3 ~ 10 m/min |
Proceso de producción:
En el caso de las máquinas de corte de material de descolado-nivelado, el bucle de material de descolado-nivelado se utilizará para la obtención de la siguiente información:
Principales componentes
Decoiler 1 juego

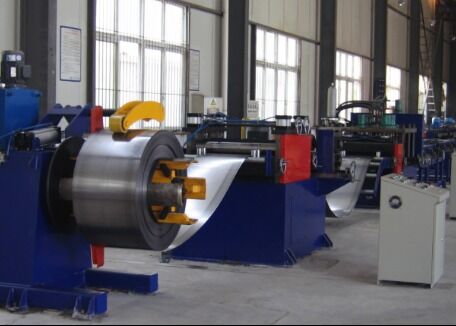

Decoiler: La máquina está en modo de cabeza única (un solo soporte, estructura de tensión de cuatro enlaces, la fuerza de tensión proviene del cilindro hidráulico, el ajuste es rápido y confiable.El desenrollador es un desenrollador automático con un dispositivo de prensado neumáticoDespués de haber sido instalado en el eje de material de la desenrolladora, el eje de material de la desenrolladora se gira automáticamente durante el funcionamiento real de toda la línea.La velocidad de trabajo de la desenrolladora se puede ajustar de acuerdo con las condiciones de funcionamiento de toda la líneaPara garantizar la seguridad del funcionamiento real de la descarga, la descarga está equipada con un dispositivo de freno neumático.El desenrollador también contiene 4 deflectores para evitar que la bobina se afloje durante el desenrollador.
| Diámetro interno de la bobina de acero adecuada |
F508 mm |
| Diámetro exterior de la bobina de acero adecuado |
F1200 mm |
| Peso adecuado del descolador y del carro de bobinas |
peso máximo de 7000 kg |
Nota: el carrito de carga puede ser opcional
Máquina de nivelación 1 juego
Adopta 7 rodillos para nivelación, 2 pares de rodillos de plomo, rodillos de alimentación de sujeción neumática, regulación de velocidad de conversión de frecuencia, control de interruptor.
| Velocidad máxima de trabajo |
20 m/min. |
| Ancho adecuado de la bobina de acero |
máximo 1050 mm |
| espesor adecuado de la bobina de acero |
1 ~ 3 mm |
| Potencia del motor |
≈7,5 kW (sujeto al diseño final) |
El bucle de material 1 conjunto
Aplicación: se utiliza para amortiguar el desajuste de velocidad entre la máquina de nivelación y la máquina de perforación, y corregir la desviación; garantizar el equilibrio entre los dos en la velocidad de marcha,para que toda la línea funcione sin problemas y completamente.
Estructura: El dispositivo de almacenamiento se compone de dos partes: un rodillo de arco y un dispositivo de apoyo.Se componen de un marco de arco y un conjunto de rodillos flexiblesLa superficie del rodillo está revestida con cromo duro.
Los interruptores fotoeléctricos están respectivamente instalados en ambos extremos del pozo de almacenamiento para controlar la entrada de las placas en el silo,para garantizar el control de nivel entre el nivelador de desenrollamiento y la máquina de perforación, y finalmente darse cuenta de la diferencia entre los dos La velocidad está equilibrada.
Servoalimentador - 1 juego
Aplicación: alimenta el material de la hoja de acuerdo con la longitud de paso real requerida para perforar.La precisión de alimentación es precisa sin error acumulado.
Estructura: Consiste en un marco, un sistema de compresión y un sistema de accionamiento servo
| Velocidad máxima de alimentación |
30 m/min. |
| Ancho máximo de alimentación |
≤ 1050 mm |
| espesor de alimentación permitido |
No superior a 3 mm |
| Precisión de alimentación |
± 0,5 mm/cada paso |
| Marca del servomotor |
Yaskawa, Japón |
| Potencia del servomotor |
aproximadamente 5,5 kW (dependiendo del diseño final) |
Puncher de varias estaciones (cortado) - 1 juego
Aplicación: Completar principalmente el perforado de diferentes tipos de agujeros en el perfil.
Estructura: adopta el modo de prensa líquida de cuatro columnas, which is economical and applicable and fast The punching machine has a 6-station punching mode and contains 3 to 4 sets of die sets (final confirmation of the number of die sets according to the final confirmation of the punching plate drawing of the customer), que puede perforar continuamente varios tipos de agujeros. La distancia de perforado es ajustable en la dirección transversal de la placa,y el paso de perforación se puede cambiar a través del sistema de control eléctrico.
Diagrama de perforación (el ajuste final de la posición del orificio está sujeto a los dibujos confirmados por el cliente)
