Modelo de máquina formadora automática ajustable con eje pasante en U de tira de acero de 10 mm de espesor UF150

Modelo de máquina formadora ajustable automática de eje pasante en forma de U UF150 con espesor de tira de acero de 10 mm

Introducción del producto:

Máquina formadora ajustable automática de eje pasante en forma de U puede lograr la producción ininterrumpida de múltiples procesos a partir de una sola lámina original, estableciendo desbobinado, nivelación, punzonado, conformado y corte en una producción continua, de modo que la apariencia del producto sea estándar, el punzonado consistente y la instalación fácil. La línea de producción tiene una alta velocidad de producción, punzonado en línea y producción de moldeo continuo, fácil de operar y requiere menos mano de obra.

Configuración del producto:

Nota: El dibujo del tipo de placa estará sujeto al dibujo finalmente firmado y confirmado por el comprador y el vendedor.

Proceso de producción:

La línea de producción se opera de acuerdo con el siguiente flujo de proceso: Desbobinado → Nivelación y alimentación → Doblado en frío → Cizalla hidráulica → Descarga

Composición del equipo y descripción detallada

Máquina desbobinadora hidráulica totalmente automática - 1 juego

Desbobinado: La máquina es de modo de cabezal único (soporte único, estructura de tensión hidráulica de cuatro enlaces, ajuste rápido y confiable. La máquina desbobinadora está equipada con un dispositivo de prensado neumático. Para garantizar la seguridad real de funcionamiento de la máquina desbobinadora, la máquina desbobinadora está equipada con un dispositivo de freno neumático. La máquina desbobinadora también contiene 4 deflectores para evitar que la bobina se afloje durante el proceso de desbobinado.

Máquina de alimentación y nivelación -1 juego

Alimentador: El alimentador consta principalmente de cabezal de presión, cabezal recto, placa de soporte, placa de pala y rodillo de potencia de transporte. Es conveniente para el alimentador nivelar la máquina de manera suave, segura y rápida.

Máquina niveladora: Adopta nivelación de 5 rodillos (2 rodillos en la capa superior, 3 rodillos en la capa inferior, ajuste de tornillo), 1 par de rodillos de alimentación, sujeción neumática de los rodillos de alimentación, regulación de velocidad de conversión de frecuencia y control de interruptor eléctrico. La parte delantera de la máquina niveladora también está equipada con un cabezal de pala telescópico y un dispositivo de prensado de material para garantizar que el rollo de materia prima entre en la máquina niveladora de manera suave y segura. El rodillo de sujeción se puede ajustar hacia arriba y hacia abajo para facilitar el ajuste del espacio y la inclinación de la nivelación.

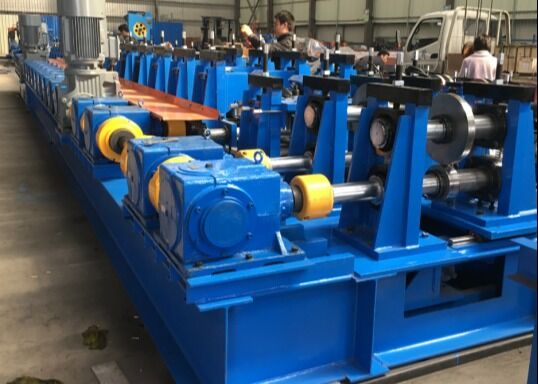

Máquina formadora de rodillos en frío de ancho ajustable de eje pasante -1 juego

Propósito: Se utiliza para lograr la forma de sección transversal deseada a través del proceso de doblado de rodillos.

Estructura: La máquina formadora ajustable automática de eje pasante se utiliza para completar perfiles con diferentes anchos de base y alturas de cintura sin cambiar ningún rodillo. El ajuste de la especificación se completa mediante el servomotor. Al cambiar productos de diferentes especificaciones, solo necesita ingresar el tamaño del producto de las especificaciones correspondientes en la pantalla táctil. Es conveniente y rápido sin cambiar los rodillos.

Potencia del servomotor de ajuste de ancho: 3kw
La unidad de formación adopta una máquina formadora de marco independiente. Accionamiento del reductor del motor y transmisión del reductor independiente.
Pasos de formación: 16 pasos
Diámetro del eje de la máquina formadora: φ160mm;

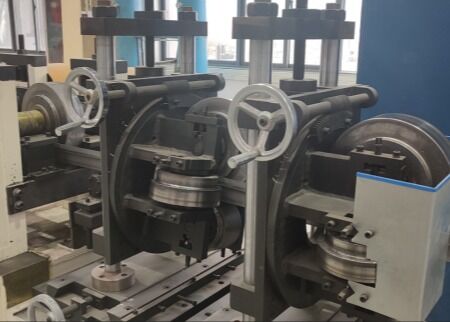

Cuando cambia el espesor de la placa de acero, el espacio entre los rodillos superior/inferior se ajusta manualmente mediante el volante
Velocidad máxima de la línea de formación: 15 m/min
Potencia del motor: 132kw
El rodillo formador está diseñado por software profesional. El material es acero para moldes de alta calidad Cr12, y la dureza después del templado es HRC58~62 (equivalente al material estadounidense D2/D3). La superficie del rodillo se pule después del mecanizado fino. El rodillo tiene alta precisión y larga vida útil.
