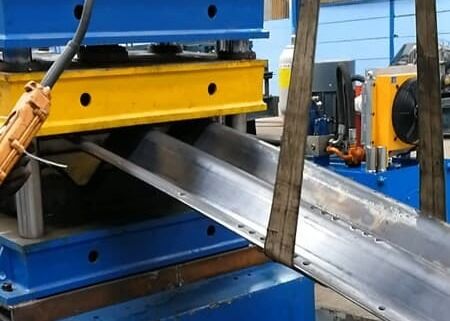

Línea de conformado de rodillos para chapa corrugada de 5~7 mm de espesor de materia prima para acero laminado en caliente
Introducción del producto:
La línea de conformado de rodillos para chapa corrugada puede lograr la producción ininterrumpida de una sola hoja original de múltiples procesos, estableciendo desbobinado, nivelación, punzonado, conformado y corte en una producción continua, de modo que la apariencia del producto sea estándar, el punzonado consistente y la instalación sea fácil. La línea de producción tiene una alta velocidad de producción, punzonado en línea y producción de moldeo continuo, fácil de operar y utiliza menos mano de obra.
Configuración del producto:
| Tipo de materia prima |
acero laminado en caliente |
| Resistencia a la fluencia de la materia prima |
máx. 235 MPa |
| Resistencia a la tracción de la materia prima |
máx. 550 MPa |
| Diámetro exterior de la bobina de acero adecuado |
≤ Φ1500 mm |
| Diámetro interior de la bobina de acero adecuado |
Φ610 mm |
| Ancho de la materia prima |
≤ 1500 mm |
| Espesor de la materia prima |
2.5~7 mm |
| Peso de la bobina de acero individual |
máx. 15000 kg |
Nota: cuando se confirma el pedido, ambas partes deben firmar el dibujo del perfil, el dibujo del orificio de punzonado y el dibujo de la parte del arco juntos.
Proceso de producción:
Desbobinador - nivelador - bucle de material — alimentador servo — punzonadora — bucle de material — conformadora principal — cortadora - pieza de trabajo exterior
Cortadora 1 juego
Los componentes principales de la cortadora son placa base, cilindro neumático, riel de guía lineal, marco de la cortadora, matriz de la cortadora y cilindro hidráulico, etc. El cilindro hidráulico suministra energía para la cortadora.
La cuchilla de la cortadora es de tipo cizalla de doble filo.
Material de la matriz de la cortadora: Cr12MoV (HRC58~62)
Tolerancia de la longitud de corte: ±1,5 mm
Sistema hidráulico 3 juegos
Estos tres sistemas se utilizan para suministrar energía al dispositivo hidráulico. El primer sistema suministra energía para el desbobinador, el carro de bobinas, el marco auxiliar, la guía y el brazo de presión, la precorte y la parte de soldadura; el segundo sistema suministra energía para la punzonadora; el tercer sistema suministra energía para la cortadora final.
Cada sistema utiliza una estructura compuesta de bomba y acumulador, todas las áreas del desbobinador, el área de nivelación y las partes de punzonado y corte tienen una velocidad de trabajo mucho más rápida y estable. El sistema es mejor para mejorar la velocidad de trabajo de la línea de producción. El enfriador se combina con refrigeración por aire, altos requisitos de producción para cumplir con la carga de trabajo y las altas temperaturas. El sistema hidráulico, que está especialmente diseñado para la punzonadora de alta velocidad y la cortadora móvil, es mucho más profesional. Los principales componentes hidráulicos son de la marca Atos.
Los componentes principales del sistema hidráulico incluyen motor, bomba de aceite, filtro, tanque de aceite, válvula hidráulica, electroválvula, etc.
El aceite hidráulico de este tipo de sistema debe mantenerse en el grado 6~8.
Sistema de control eléctrico 1 juego
Este sistema utiliza PLC para controlar todas las acciones de trabajo. La cantidad de producción y la longitud de cada pieza se medirán automáticamente; la interfaz hombre-máquina, la pantalla táctil es la entrada y la cancelación de los datos de trabajo. Es conveniente controlar la máquina formadora de rodillos.
El panel de control tiene una interfaz de operación en inglés, es conveniente para el operador ingresar y cancelar la fecha de trabajo.
