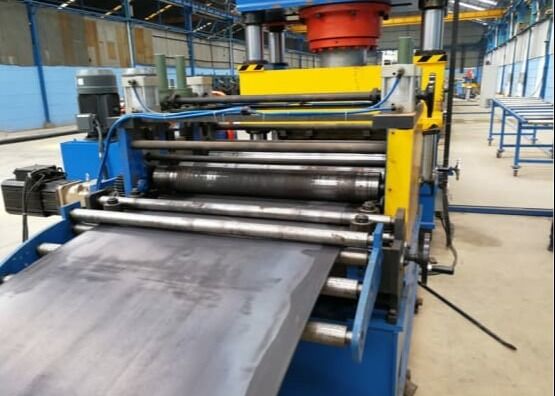

Línea de conformado de rodillos de placa corrugada modelo DFCP150 con función de punzonado

Línea de formación de rodillos de placa de corrugado modelo DFCP150 con función de agujero perforado

Introducción del producto:

La línea de formación de rodillos de placa corrugada puede lograr la hoja original de un solo proceso, producción ininterrumpida, desenrollamiento, nivelación, perforado, formación,el corte en una producción continuaLa línea de producción tiene una alta velocidad de producción, punción en línea y producción de moldeo continuo,fácil de operar y menos trabajo.

Configuración del producto:

Nota: cuando se confirma el pedido, ambas partes deben firmar el dibujo del perfil, el dibujo del orificio de perforación y el dibujo de la parte de arco.

Proceso de producción:

Descoil- nivelador - bucle de material servoalimentador puncher bucle de material-- ex-rollo principal cutter - pieza de trabajo fuera

Principales componentes de la línea de formación de rollos:

Decoiler 1 conjunto (incluye el carro de bobina y el soporte de asistencia)

Este desociler es un modelo de cabeza única, el motor impulsa el eje del descoiler para abrir la bobina de acero y la energía hidráulica hace que el eje del descoiler expanda el dispositivo para hacer que la bobina de acero se fije bien en el eje del descoiler.La estructura de la parte de gasto es el modelo de cuña. Cuando la línea completa está en condiciones de trabajo comunes, el descolador está trabajando automáticamente. Para que el operador del descolador sea seguro, el descolador también incluye freno neumático y brazo de prensa.

Protegerá al operador durante el proceso de trabajo.
El descolador también incluye 4 piezas de placa de bloque de materia prima, para mantener la bobina de acero bien fijada en el eje del descolador cuando el descolador esté en condiciones de trabajo.La placa de bloque puede ser instalada y removida de acuerdo con los requisitos reales de trabajo.

Carruaje en espiral:
Se utiliza para cargar y descargar bobina de acero del eje de descarga.cilindro hidráulico suministra energía para este dispositivo.
Potencia del motor de la carretilla en espiral: ≈3Kw (sujeto al diseño final)

Asistente de apoyo:
Con el fin de hacer que el eje de desenrollado sea de seguridad cuando la bobina de acero se carga sobre él, tiene un marco de ayuda para soportarlo. el marco de ayuda es un modelo de energía hidráulica, puede moverse hacia arriba y hacia abajo.Cuando el marco asistente está funcionando, la parte de la unión de la misma se bloqueará automáticamente, puede mantener el marco asistente para ser el eje de apoyo de desenrollador estable.
Peso del soporte: 15000 kg

Máquina de nivelación 1 juego

Este nivelador utiliza un modelo de 5 rodillos. La capa superior tiene 2 rodillos, y la capa inferior tiene 3 rodillos.
Un par de rollos de guía se instalan en la parte delantera del rodillo nivelador, el rodillo de alimentación se pellizca bien por cilindro neumático.El operador puede controlarlo de acuerdo con los requisitos reales de trabajo..
En la parte delantera de la parte del nivelador principal, se instala una cabeza de pala telescópica especial en la placa base del nivelador.esta pala se moverá hacia arriba y guiar la materia prima para entrar en el dispositivo nivelador sin problemas.

Control de conversión de frecuencia

Con el fin de hacer que la bobina de acero de la materia prima entre en la parte niveladora de manera fácil y suave, se instala una guía de material y un brazo de prensa entre el desenrollador y el nivelador.Este dispositivo incluye principalmente el brazo de prensaEl brazo de prensa, la mesa de apoyo y la cabeza de pala son accionados por un cilindro hidráulico, el brazo de prensa tiene un rodillo de potencia, se utiliza para ayudar a alimentar.El rodillo de potencia es accionado por un motor de 3 kWEsta parte puede ayudar al operador a alimentar la hoja de materia prima para entrar en la parte más nivelada, ahorrará tiempo para el operador.

Dispositivo de soldadura de extremo de cizallamiento 1 juego

Función: Cortar la cabeza y la cola de la hoja para completar la soldadura de la hoja.
Estructura: está compuesta por una máquina de afeitar, un dispositivo de prensado de cabeza y cola de material, un dispositivo de guía, una plataforma de soldadura, un dispositivo de alimentación por pinza, un sistema de accionamiento, una base, etc.con rodillos laterales ajustables en la parte delantera y trasera. El marco es una estructura de soldadura de placa de acero de perfil +, corte hidráulico, prensado hidráulico, y la plataforma de prensado.El usuario de la máquina de soldadura la preparará por sí mismo..
