Maquinaria para la fabricación de tableros de vigas de perfilado de rodillos de barandillas automáticas para autopistas Ф508mm Diámetro interior de la bobina

Maquinaria para la fabricación de barras de formación automática de barandillas de carreteras F508mm Diámetro interno de bobina

Introducción del producto:

Los barandillas de protección de la autopista que forman la línea de producción de la línea de protección de la autopista que forman la línea de protección pueden lograr la hoja única original de proceso múltiple, producción ininterrumpida, desenrollamiento conjunto,nivelaciónLa línea de producción tiene una alta velocidad de producción.Producción en línea de perforado y moldeo continuo, fácil de operar y con menos mano de obra.

Configuración del producto:

Nota: El dibujo del tipo de cartón estará sujeto al dibujo firmado y confirmado definitivamente por el comprador y el vendedor.

Proceso de producción:

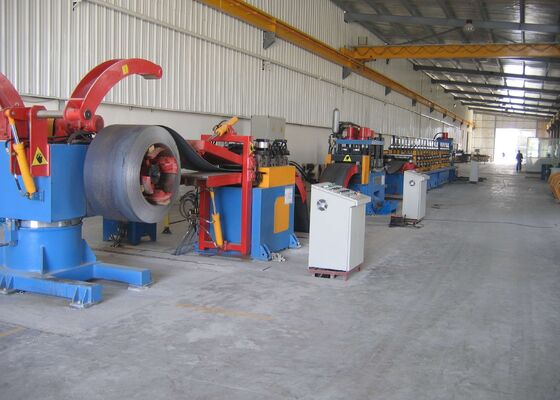

La línea de producción funciona de acuerdo con el siguiente flujo de proceso:Desenrollamiento → Circuito (almacenamiento) → Servo nivelación de alimentación → 315T punzamiento (corte) + punzamiento y reforzamiento de la prensa → flexión en frío → descarga

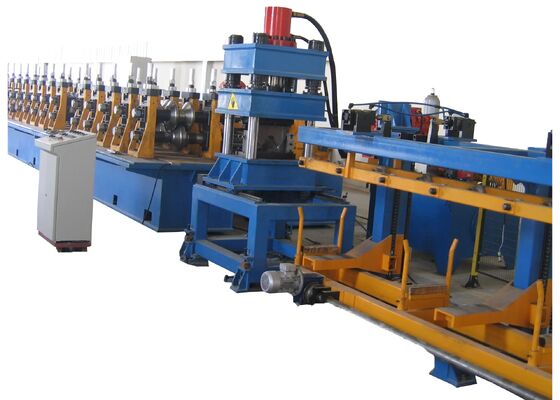

Máquina de moldeado de rodillos - 1 juego

Finalidad: Se utiliza para obtener la forma de interfaz requerida mediante el proceso de flexión del rollo.

Estructura: La unidad de formación adopta un marco independiente (estilo de arco de cambio rápido).El material está hecho de acero moldeado de alta calidad Cr12La superficie del rodillo se pulió después de un mecanizado fino.El rodillo tiene alta precisión y larga vida.
El eje inferior es accionado, y los ejes superior e inferior utilizan engranajes síncronos si es necesario.El material del objeto de la caja de reducción es ZG45 o soldadura de placa de acero.
La tuerca exterior del arco es izquierdista (eje inferior) y derecha (eje superior).

Sistema hidráulico - 2 juegos

Finalidad: un conjunto suministra energía para la desenrolladora, el carrito de carga y la máquina perforadora; el otro conjunto proporciona energía para el corte hidráulico.

Estructura: se adopta la estructura de combinación de bomba y acumulador, y la velocidad de acción de punción y corte es rápida, lo que mejora la velocidad de la línea de producción.El refrigerador refrigerado por aire se utiliza para la disipación de calor para satisfacer los requisitos de producción de alta carga y alta temperaturaEste sistema hidráulico es un sistema hidráulico rápido, adecuado para las líneas de producción de punzamiento de alta velocidad, rodillo de agujero y corte de flexión en frío.
Los componentes principales son: bomba de aceite, motor, válvula hidráulica, válvula de solenoide, filtro y depósito de aceite hidráulico, etc.
El sistema hidráulico utiliza un filtro, y la limpieza del aceite está garantizada en 6-8 niveles.

Unidad de control eléctrico -1 conjunto

Toda la línea adopta un modo de control humano-máquina que combina PLC y pantalla táctil. Las especificaciones, la cantidad y los parámetros del sistema de las piezas se pueden establecer a través de la pantalla táctil.Se pueden almacenar varios conjuntos de instrucciones de operación a la vezTiene un alto grado de automatización y una función de alarma en caso de anomalía en la línea de producción.El funcionamiento de toda la línea de producción se puede controlar a través del sistema de controlDespués de una falla eléctrica o un apagón en un estado anormal, el procesamiento puede continuar de acuerdo con los parámetros de trabajo previamente establecidos.

Descripción de los principales componentes eléctricos:
