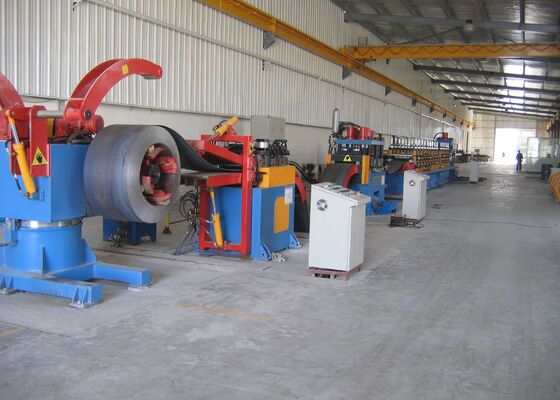

Modelo RF300 Autopista de dos ondas de curvatura en frío para formar línea de producción automática para uso de barandillas

Modelo RF300 Autopista de dos ondas de curvatura en frío para formar línea de producción automática para uso de barandillas

Introducción del producto:

Los barandillas de protección de la autopista que forman la línea de producción de la línea de protección de la autopista que forman la línea de protección pueden lograr la hoja única original de proceso múltiple, producción ininterrumpida, desenrollamiento conjunto,nivelaciónLa línea de producción tiene una alta velocidad de producción.Producción en línea de perforado y moldeo continuo, fácil de operar y con menos mano de obra.

Configuración del producto:

Nota: El dibujo del tipo de cartón estará sujeto al dibujo firmado y confirmado definitivamente por el comprador y el vendedor.

Proceso de producción:

La línea de producción funciona de acuerdo con el siguiente flujo de proceso:Desenrollamiento → Circuito (almacenamiento) → Servo nivelación de alimentación → 315T punzamiento (corte) + punzamiento y reforzamiento de la prensa → flexión en frío → descarga

Configuración y finalidad de la unidad

Desenrollador - 1 juego

Desenrollamiento: la máquina está en modo de soporte único.y la potencia hidráulica impulsa el dispositivo de tensión del eje del desenrollador para fijar la bobina en el eje del desenrolladorLa estructura de tensión es de tipo cuña, y el estado de trabajo es estable y fiable.

El desenrollador es un desenrollador automático. Cuando la bobina está instalada en el eje del desenrollador, el eje del desenrollador gira activamente durante el funcionamiento real de toda la línea,y su fuerza de tracción proviene del motor de desenrollamientoPara garantizar la seguridad de funcionamiento real de la desenrolladora, el sistema de desenrollamiento puede liberar automáticamente la bobina de acuerdo con la velocidad de funcionamiento de toda la línea.el desenrollador está equipado con un dispositivo de freno neumático.
La desenrolladora también contiene 4 deflectores y un brazo de presión para evitar que la bobina se afloje durante el proceso de desenrollamiento y garantizar la seguridad del operador.

Dispositivo de almacenamiento (silos) - 2 conjuntos

Finalidad: Se utiliza para amortiguar la disparidad de velocidad entre la máquina de nivelamiento y punzamiento de desenrollamiento y la máquina de punzamiento y la máquina de formación de flexión de rodillos, y para corregir la desviación.Hace que toda la línea funcione sin problemas y completamente.

La estructura del dispositivo de almacenamiento consta de dos partes: los rodillos de arco y el dispositivo de apoyo.Se componen de marcos de arco y un grupo de rodillos flexiblesLa superficie de los rodillos está cromada, y en la fosa del recipiente de descarga se instala un interruptor fotoeléctrico para controlar la posición del rodillo de material que entra en la fosa.para que la velocidad de cada pieza de trabajo se pueda ajustar perfectamente.

Servo nivelador de alimentación - 1 juego

Propósito: Alimentación del material de la hoja de acuerdo con la longitud de paso real requerida para perforar.La precisión de alimentación es exacta sin tolerancia acumulada.

Adopta una nivelación de 5 rodillos (2 rodillos en la capa superior, 3 rodillos en la capa inferior, ajuste de tornillo), 1 par de rodillos guía, sujeción neumática de los rodillos de alimentación,regulación de la velocidad de conversión de frecuencia, y el control del interruptor eléctrico.La parte delantera de la máquina de nivelación también está equipada con una cabeza de pala telescópica y un dispositivo de prensado para garantizar que el rollo de materia prima entre en la máquina de nivelación sin problemas y de forma segura.
Estructura: Consiste en un marco, un sistema de sujeción y un sistema de accionamiento servo.
