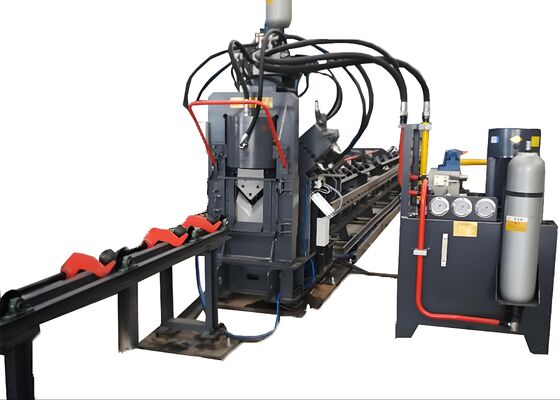

Máquina de corte CNC de una sola cuchilla para punzonado de agujeros y corte de barras angulares, método de enfriamiento por agua, hidráulica

Máquina de corte de barras de corte de agujero de punción de agujero de CNC con cuchilla única Método de enfriamiento por agua Hidráulica


Industria aplicable:

Esta máquina de punzamiento de hierro angular es una solución especializada y centrada en la industria diseñada específicamente para realizar tareas de punzamiento, marcado y corte de acero angular con una precisión excepcional.Se ha diseñado meticulosamente para satisfacer los requisitos básicos de procesamiento del sector de las torres de acero en ángulo, donde la precisión de los componentes es esencial para garantizar la integridad estructuralAl incorporar algoritmos de procesamiento refinados, la máquina garantiza una gestión precisa y eficiente de los componentes de acero angular, que son cruciales en la fabricación de torres.facilitando así la producción continua de estructuras de torre de alta calidad.

Especificaciones:

Composición del producto:

Este equipo de la máquina de corte por ángulo de acero está estructurado fundamentalmente con módulos funcionales clave, incluyendo un transportador transversal, un sistema de carga giratoria, un transportador de alimentación, un carro de alimentación CNC,Además, incorpora sistemas de soporte críticos, tales como hidráulica, eléctrica,y componentes neumáticos, junto con diversos elementos auxiliares, formando un sistema de procesamiento integrado que garantiza un funcionamiento fiable y eficiente.


Características del producto:

1Sistema de control y conducción.
La máquina de punción angular integra la tecnología CNC junto con la alimentación impulsada por un servomotor, optimizando la eficiencia operativa y garantizando una precisión constante de las piezas de trabajo.Todos los hidráulicos críticosLos componentes eléctricos, neumáticos y eléctricos provienen de proveedores de renombre mundial, lo que garantiza el rendimiento fiable de todo el sistema.

2Configuración de punción y matriz
Cada lado está equipado con tres conjuntos de punzones y matrices, capaces de manejar tres diámetros de punzón distintos.operar en coordinación para ajustar el punto de referencia de perforación, permitiendo así adaptarse a una amplia gama de requisitos de tratamiento.

3Interfaz hombre-máquina y programación
La máquina de corte angular cuenta con una interfaz bilingüe chino-inglés, que garantiza un funcionamiento intuitivo y admite la visualización de dibujos de piezas de trabajo.que permite al equipo procesar directamente los datos del programa generados por el software CADDurante la instalación, sólo se deben introducir los parámetros esenciales, tales como las dimensiones de la pieza de trabajo, el diámetro del orificio, los puntos de referencia y las cantidades, lo que minimiza la complejidad operativa.

4- Control y transporte de alimentación por CNC
El carro de alimentación CNC está alimentado por un servomotor, con un codificador fotoeléctrico que proporciona retroalimentación continua en tiempo real.Se utiliza un sistema de control de circuito cerrado para regular dinámicamente el movimiento del vagón., garantizando un posicionamiento preciso durante todo el ciclo de mecanizado.

5Procesos automatizados y descarga
Las operaciones de marcado, punzamiento y afeitado están totalmente automatizadas, lo que reduce significativamente la necesidad de intervención manual.todos los componentes acabados de acero de ángulo se descargan mediante un mecanismo neumático de giro, minimizando efectivamente la carga de trabajo del operador y mejorando la eficiencia general de la producción.

6Configuración y función del sistema de control
El sistema de control de la máquina de corte de hierro angular consta de un ordenador central, sistema CNC, servomotor, PLC, sensores de detección externa y otros componentes esenciales.Las tareas de procesamiento se pueden iniciar simplemente introduciendo las dimensiones de la pieza de trabajoAdemás, los programas se pueden almacenar, seleccionar, mostrar y transmitir basados en los identificadores de piezas de trabajo, lo que permite una gestión de producción flexible.

7Unidad de marcado
La unidad de marcado presenta un diseño de marco cerrado, que garantiza una rigidez superior para obtener resultados de marcado estables y consistentes.con selección controlada por el programaEl punto de referencia de marcado es totalmente ajustable, lo que le permite adaptarse a una amplia gama de requisitos de procesamiento.

Estas muestras, que representan especificaciones estándar y escenarios de procesamiento típicos dentro de la industria de las torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento del equipo,Precisión, y la artesanía, que actúan como referencia concreta para evaluar el rendimiento del equipo y su conformidad con normas de producción específicas, apoyando así latoma de decisiones basada en datos para aplicaciones potenciales.

In the construction of ultra-high voltage (UHV) transmission lines—where towers must endure extreme weather conditions and substantial loads—this equipment plays a vital role in processing the angle steel components that constitute the core structure of the towersRealiza de forma constante operaciones de perforación y estampado en el acero angular utilizado para los cuerpos de las torres, los brazos cruzados y otros elementos estructurales críticos,garantizar dimensiones precisas y conexiones confiables que mantengan la estabilidad general de las torres.
