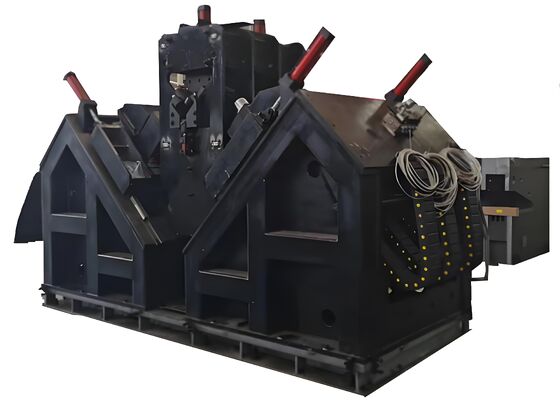

14m de longitud de la máquina de perforación de acero y metal en ángulo Cnc línea de 18 caracteres en cada grupo
Uso del producto:
La línea de máquina de perforación y marcado de ángulo CNC está diseñada para la perforación y estampación de acero de ángulo grande y de alta resistencia utilizado en torres de líneas de transmisión.Este sistema facilita la perforación precisa de todos los agujeros en el acero angularAdemás, ofrece una mayor eficiencia de producción y un alto nivel de automatización.
Parámetros principales:
| Modelo |
No se puede hacer nada. |
Se trata de la ADM2532. |
Se trata de un sistema de control de las emisiones de gases. |
| Tamaño del ángulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duración máxima del espacio en blanco (m) |
14 |
| Conjuntura del husillo de perforación |
/ |
NT1cultura y cultura |
| Diámetro máximo de la perforación (mm) |
F40 |
| Cantidad de perforación de cada lado (pcs) |
3 6 en total en ambos lados) |
| Velocidad máxima de rotación del husillo (r/min) |
120-560, Ajuste sin pasos del transductor |
6000 |
| Velocidad máxima de corte del taladro (m/min) |
/ |
200 |
| Las demás máquinas y aparatos |
3 |
9 |
| Rango de la marca de retroceso (mm) |
50-220 (sin pasos) |
50-330 (sin pasos) |
| Velocidad máxima de alimentación en ángulo (m/min) |
40 |
| Fuerza de marcado (kN) |
1000/1200 |
| Qty. del grupo de caracteres |
4 |
| Cuota de caracteres en cada grupo |
18 |
| El lado del personaje ((mm)) |
14 × 10 × 19 |
| Sistema de refrigeración de la broca |
Refrigeración externa |
Atomización por aire y enfriamiento interno seco
|
| Modo de programación |
Software de elevación o programación de instrucciones |
| Dimensiones generales (m) |
32 por 7 por 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Características del producto:
1La línea de producción está equipada con un sistema automatizado de carga (con un canal de alimentación horizontal y un bastidor de carga giratorio), un sistema automatizado de descarga, un sistema de descarga automática y un sistema de descarga automática.y un mecanismo de alimentación automáticoTodas las operaciones de perforación y estampado de acero en el acero angular se realizan en un solo proceso en esta línea.Eliminar la necesidad de intervención manual y reducir significativamente la intensidad de trabajo de los operadores.
2El husillo de perforación está equipado con un husillo de precisión BT40 de Taiwán (incluido el refrigerante interno), lo que garantiza una eficiencia y precisión de perforación excepcionales.La unidad de perforación está equipada con seis cabezas de perforación CNC, con tres colocados en cada ala del acero angular.Las cabezas correspondientes en ambos lados son capaces de perforar simultáneamente agujeros del mismo diámetro y a distancias idénticas de los extremos superiores de las alas de acero angulares.
3El software cuenta con una interfaz bilingüe chino/inglés, que proporciona un funcionamiento sin problemas y la capacidad de mostrar los dibujos de la pieza de trabajo.
4. La programación es sencilla y eficiente; los usuarios solo deben introducir las dimensiones de la pieza de trabajo, el diámetro del orificio, el espaciamiento y la cantidad al configurar el programa.El software de CAD/CAM lofting se puede utilizar para la conversión directa de archivosEl sistema es totalmente compatible con los archivos NC1 generados por el software TEKLA.
5Los componentes hidráulicos, neumáticos y eléctricos clave provienen de marcas bien establecidas y de alta calidad.
6El sistema incluye una función de autodiagnóstico integrado para la detección de fallos.
7La unidad de corte se ofrece como opción y utiliza un mecanismo de corte de doble hoja.
Estos ejemplares cubren una variedad de especificaciones estándar y configuraciones de orificios de acero angular frecuentemente utilizado en la construcción de torres de líneas de transmisión.Permiten a los usuarios o inspectores potenciales evaluar visualmente las capacidades operativas del equipo, ofreciendo referencias concretas y directas para determinar si el equipo satisface los requisitos prácticos de producción para la fabricación de torres de líneas de transmisión.
En la construcción de líneas de transmisión de ultraalta tensión (UHV), donde las torres de transmisión están expuestas a condiciones meteorológicas extremas y a cargas significativas,Este equipo juega un papel vital en el procesamiento de componentes de acero de ángulo para las estructuras de carga primarias de las torres.Realiza eficientemente operaciones de perforación y estampación en acero angular utilizado en cuerpos de torres, brazos cruzados y otros componentes estructurales esenciales,garantizar una precisión dimensional precisa e integridad fiable de la conexiónEn consecuencia, apoya la resistencia estructural y la estabilidad a largo plazo de las torres de transmisión durante toda su vida útil.
