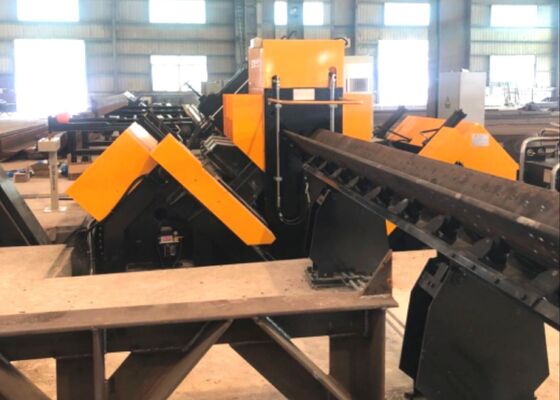

Línea de taladrado de acero angular CNC versátil para grupos de 4 caracteres, 18 caracteres por grupo

Línea de Máquina Perforadora de Acero Angular CNC Versátil de 4 Grupos de Caracteres, 18 Caracteres por Grupo

Uso del producto:

La línea de máquina de perforación y marcado de ángulos CNC está diseñada para la perforación y estampado de acero angular grande y de alta resistencia utilizado en torres de líneas de transmisión. Este sistema permite la perforación precisa de todos los agujeros en el acero angular, asegurando una calidad de agujero excepcional y precisión posicional. Además, ofrece una mayor eficiencia de producción y un alto grado de automatización.

Parámetros principales:

Características del producto:

1. Automatización avanzada. La línea de producción está equipada con un sistema de carga automático (que incorpora un canal de alimentación horizontal y un bastidor de carga giratorio), un sistema de descarga automático y un mecanismo de alimentación automático. Todas las operaciones de perforación y estampado de acero en el acero angular se llevan a cabo en un solo proceso en esta línea. Todo el flujo de trabajo está totalmente automatizado, eliminando la necesidad de participación manual y, por lo tanto, reduciendo en gran medida la intensidad de trabajo para los operadores.

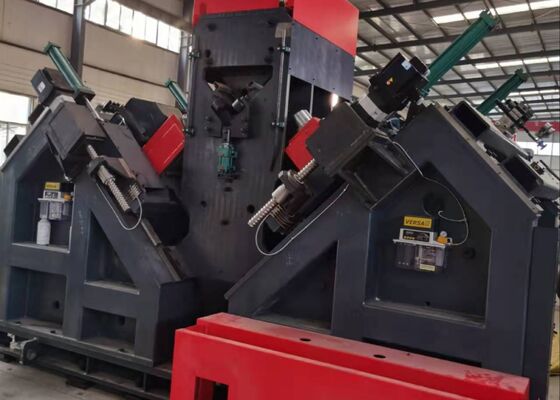

2. El husillo de perforación está equipado con un husillo de precisión Taiwan BT40 (con refrigerante interno), lo que garantiza una eficiencia y precisión de perforación excepcionales. La unidad de perforación está equipada con seis cabezales de perforación CNC, con tres ubicados en cada ala del acero angular. Los cabezales correspondientes en ambos lados pueden perforar simultáneamente agujeros del mismo diámetro y a intervalos idénticos desde los extremos superiores de las alas del acero angular.

3. El software está equipado con una interfaz bilingüe chino/inglés, lo que garantiza un funcionamiento intuitivo y la capacidad de mostrar dibujos de la pieza de trabajo.

4. La programación es simple y eficiente; los usuarios solo necesitan ingresar las dimensiones de la pieza de trabajo, el diámetro del agujero, el espaciado y la cantidad al crear el programa. Alternativamente, se puede utilizar el software de lofting CAD/CAM para la conversión directa de archivos. El sistema es totalmente compatible con los archivos NC1 generados por el software TEKLA.

5. Los componentes hidráulicos, neumáticos y eléctricos esenciales se adquieren de marcas de renombre y alto rendimiento.
6. El sistema está integrado con una función de autodiagnóstico para la detección de fallas.
7. La unidad de corte está disponible como opción y emplea un sistema de corte de doble cuchilla.

Estos especímenes abarcan una gama de especificaciones estándar y configuraciones de agujeros de acero angular comúnmente utilizados en la construcción de torres de líneas de transmisión. Permiten a los usuarios o inspectores potenciales evaluar visualmente el rendimiento operativo del equipo, proporcionando referencias claras y tangibles para evaluar si el equipo satisface las necesidades prácticas de producción de la fabricación de torres de líneas de transmisión.

En la construcción de líneas de transmisión de ultra alta tensión (UHV), donde las torres de transmisión soportan condiciones climáticas extremas y cargas sustanciales, este equipo juega un papel integral en el procesamiento de componentes de acero angular para las estructuras principales de soporte de carga de las torres. Realiza eficientemente operaciones de perforación y estampado en acero angular utilizado en cuerpos de torres, crucetas y otros elementos estructurales críticos, asegurando una precisión dimensional precisa y un rendimiento de conexión confiable. Como resultado, contribuye a la integridad estructural y la estabilidad a largo plazo de las torres de transmisión durante su vida útil operativa.
