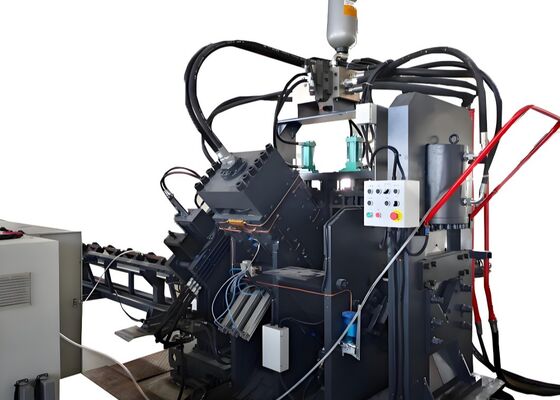

Máquina de cizallamiento y punzonado de acero angular CNC de 3 ejes, dimensiones 28000*6500*2200mm, corte con una sola cuchilla
Industria aplicable:
Esta línea de máquinas CNC para punzonado, corte y marcado de ángulos es un sistema específico para la industria, meticulosamente diseñado para el punzonado, marcado y cizallamiento de alta precisión de acero angular. La máquina de punzonado de acero angular CNC está configurada de manera única para abordar las necesidades fundamentales de procesamiento de la industria de torres de acero angular, donde la precisión de los componentes es fundamental para garantizar la integridad estructural y la estabilidad.
Especificaciones:
| Modelo |
JNC1010 |
| Funciones |
Punzonado, marcado, corte |
| Tamaño del ángulo (mm) |
∟40×40×3～∟100×100×10 |
| Longitud máxima de la pieza en bruto (m) |
12 |
| Longitud máxima de la pieza terminada (m) |
10 |
| Máx. Punzonado (diámetro x espesor) (mm) |
Φ26×10(Material:Q345 510N/mm2) |
| Punzones por lado |
2 |
| Fuerza de punzonado (kN) |
630 |
| Fuerza de marcado (kN) |
630 |
| Fuerza de corte (kN) |
1000 |
| Grupo de letras de marcado |
4 |
| Número de letras por grupo |
12 |
| Dimensión de la letra (mm) |
14×10×19 |
| Modo de corte |
Corte con una sola cuchilla |
| Ejes CNC |
3 |
| Velocidad de alimentación del ángulo (m/min) |
80 |
| Método de enfriamiento del sistema hidráulico |
Enfriamiento por agua |
| Precisión de procesamiento |
De acuerdo con GB2694 |
| Función del programa |
Entrada por teclado e interfaz USB |
| Dimensiones (mm) |
28000×6500×2200 |
Composición del producto:

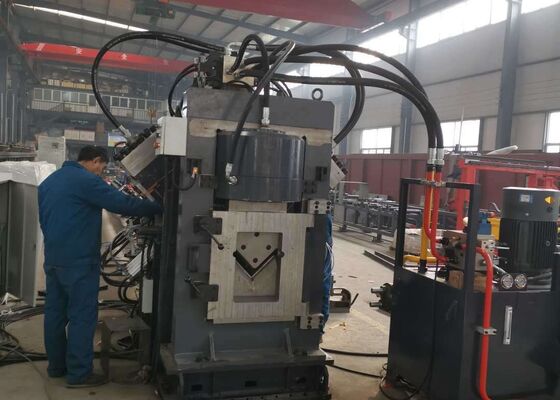

Este sistema CNC de punzonado, cizallamiento y marcado consta principalmente de módulos funcionales clave, que incluyen un transportador transversal, un mecanismo de carga giratorio, un transportador de alimentación, un carro de alimentación CNC, una unidad de punzonado, una unidad de marcado, una unidad de corte y un transportador de descarga. Además, la línea de máquinas de punzonado de ángulos integra sistemas de soporte esenciales, como sistemas hidráulicos, eléctricos y neumáticos, junto con varios componentes auxiliares.
Características del producto:
1. Diseño de la unidad de marcado
La unidad de marcado presenta una estructura robusta de marco cerrado, lo que garantiza una rigidez superior. Está equipada con cuatro juegos de cajas de caracteres, que se pueden seleccionar a través del programa. La posición de marcado de referencia se puede ajustar libremente para cumplir con los requisitos específicos.
2. Configuración de punzones y matrices
La línea de máquinas de punzonado y cizallamiento CNC está equipada con tres juegos de punzones y matrices en cada lado, capaces de manejar tres diámetros de punzón diferentes. Controlados por el sistema PLC, los tres juegos de matrices pueden moverse sincrónicamente para ajustar la posición de referencia de punzonado según sea necesario.
3. Interfaz hombre-máquina y programación
El sistema está equipado con una interfaz bilingüe chino/inglés, diseñada para una operación intuitiva y capaz de mostrar diagramas de piezas de trabajo. La programación es simplificada, lo que permite a la máquina utilizar directamente los datos del programa generados por el software CAD. Durante la edición del programa, los usuarios solo deben ingresar las dimensiones de la pieza de trabajo, los diámetros de los orificios, las marcas de referencia y las cantidades.
4. Sistema de control y alimentación
El equipo de punzonado CNC para torres utiliza tecnología CNC avanzada y alimentación impulsada por servomotor, lo que proporciona una mayor eficiencia operativa y una precisión constante de la pieza de trabajo. Todos los componentes hidráulicos, neumáticos y eléctricos críticos provienen de proveedores internacionales de renombre, lo que garantiza un rendimiento confiable del sistema.
Estas muestras, que representan las especificaciones y los requisitos de procesamiento comunes dentro de la industria de torres de acero angular, permiten a los usuarios evaluar directamente la calidad de procesamiento, la precisión y los estándares de mano de obra del equipo.
En la construcción de líneas de transmisión de ultra alta tensión (UHV), donde las torres deben soportar condiciones climáticas extremas y cargas pesadas, este equipo juega un papel crucial en el procesamiento de los componentes de acero angular que forman el marco central de las torres. Realiza constantemente operaciones de perforación y estampado en el acero angular utilizado en los cuerpos de las torres, los brazos transversales y otros elementos estructurales críticos. Esto garantiza una precisión dimensional precisa y conexiones fuertes, salvaguardando así la estabilidad general de las torres.
