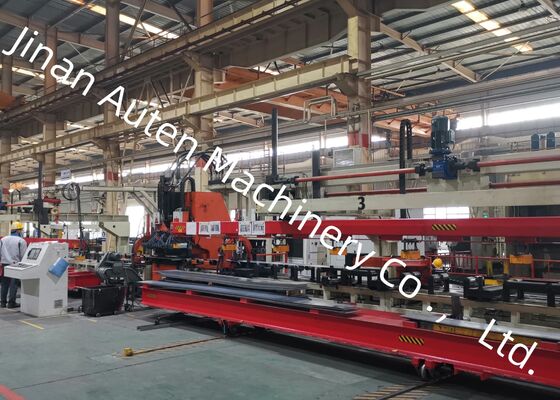

espesor 6 mm máquina de perforar vigas de camión CNC velocidad máxima 50 m/min para el procesamiento flexible de vigas
Propósito y características del producto
Diseñado como una línea de producción integrada, específica de la aplicación, este sistema está diseñado a medida para el procedimiento de perforación de vigas longitudinales planas empleadas en operaciones de fabricación de automóviles.Aprovechando las arquitecturas técnicas de las contrapartes nacionales e internacionales de primer nivel,integra las principales ventajas competitivas de una gama de productos afines, respetando estrictamente las especificaciones de perforación que rigen los diversos diseños globales de marcos de automóvilesEl sistema satisface plenamente las demandas de procesamiento flexibles de vigas longitudinales en varias configuraciones de marco automotriz.y se distingue por una estabilidad operativa superior y una excelente eficiencia de producción.
Parámetros técnicos principales:
| - No, no es así. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
Las demás: |
| 2 |
Tamaño y rango de las placas de procesamiento |
| 3 |
Duración |
Cubiertas de aluminio |
| Ancho |
200 ̊550 mm |
| El grosor |
3 ̊6 mm |
| Material de la hoja de entrada de la hoz de flexión |
≤ 7 mm/10 m |
| Desnivel de las láminas en el eje X |
Se aplican las siguientes medidas: |
| Desnivel de las láminas en el eje Y |
5 mm |
| Deformación de láminas |
≤ 50 mm |
| Propiedades mecánicas del material de chapa |
Se aplicará el método de ensayo siguiente: |
| 4 |
Diámetro de punción máximo |
φ60 mm |
| 5 |
Número de módulos |
25 de ellas. |
| 6 |
Velocidad máxima |
| Eje X |
La velocidad máxima es de 50 m/min |
| Eje Y |
Se aplicarán las siguientes medidas: |
| 7 |
Precisión del procesamiento |
| Eje X |
Las mediciones de las emisiones de gases de efecto invernadero se aplicarán a las emisiones de gases de efecto invernadero. |
| Eje Y |
±0,2 mm / 600 mm |
1. Mesa de rodillos de apoyo longitudinal
Construido con una base de trabajo pesado y rodillos de soporte mecanizados de precisión, este componente está diseñado a medida para proporcionar un soporte constante y estable para piezas de trabajo de chapa metálica.Los conjuntos de rodamientos de alto rendimiento se montan en ambos extremos de cada rodillo, garantizando una funcionalidad de funcionamiento fiable y sin problemas.transporte de hojas a través de su superficie con baja fricción.
2. Dispositivo de centro
Este aparato está equipado con cinco conjuntos de mecanismos de centralización y posicionamiento, en los que los dos bloques de centralización son accionados y guiados sincrónicamente por rieles de guía de alta precisión.Durante los ciclos de funcionamiento, el cilindro de aire impulsa a los dos pares de bloques de centralización para moverse en direcciones opuestas hacia el otro, realizando un centralización precisa y un agarre firme del material de la hoja.Su capacidad de posicionamiento lineal asegura que las desviaciones de anchura se distribuyen uniformemente en ambos lados de la hoja, manteniendo una precisión de procesamiento constante a lo largo de todo el proceso de producción.
3. Dispositivo de alimentación de la abrazadera principal del eje X: 2 juegos
Esta línea de producción de perforación de vigas consta de servomotores, reductores de precisión, abrazaderas hidráulicas flotantes, rieles de guía lineal de precisión, bastidores de precisión y estructuras de soporte.El servomotor transmite energía para conducir el engranaje helicoidal a girar a través de un reductor de precisión, y además convierte el movimiento de rotación en movimiento lineal a través del mecanismo de rack y piñón.los componentes de alimentación ejecutan operaciones de alimentación de alta precisiónLas abrazaderas de alimentación adoptan un diseño estructural flotante, lo que las hace altamente adaptables a materiales de chapa ligeramente deformados.Este dispositivo se caracteriza por una fuerza de sujeción sustancial, un rendimiento de sujeción fiable y una estabilidad de funcionamiento constante.
La línea de perforación CNC dedicada a placas planas de vigas longitudinales de automóviles adopta una configuración de sujeción de empuje-tirón.El mecanismo de sujeción fija las secciones medias en ambos extremos de la viga longitudinalEste método de sujeción garantiza la inmovilización fiable de las placas planas con desviaciones de altura de los bordes.

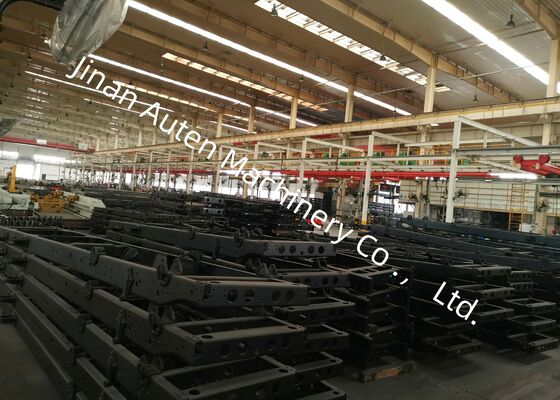

En el lugar de la exposición, se exhibe una serie cuidadosamente seleccionada de muestras de vigas longitudinales terminadas producidas exclusivamente por esta línea de producción.Estas muestras cubren un amplio espectro de especificaciones adaptadas a los camiones de minería y vehículos de uso especial, que sirve como un testimonio convincente de los atributos de rendimiento básicos del equipo, incluyendo el posicionamiento preciso del orificio, los bordes perforados lisos,y la estabilidad estructural general de las piezas terminadas.
Esta línea de producción de perforación de vigas planas para camiones ligeros es una solución desarrollada a medida, específicamente diseñada para el proceso de perforación de vigas longitudinales planas automotrices.Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos, ofrece una fabricación de agujeros de alta precisión para satisfacer los requisitos de ensamblaje estructural de estos componentes de carga de automóviles pesados y fabricados a medida.
