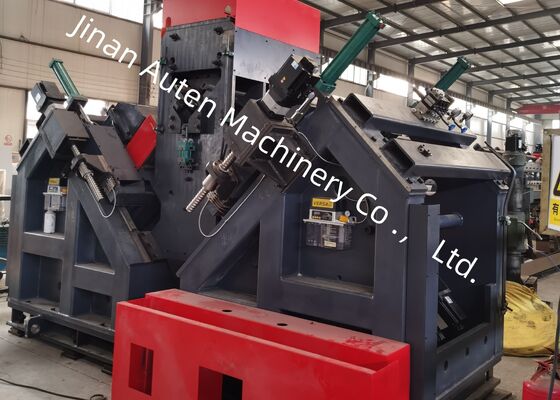

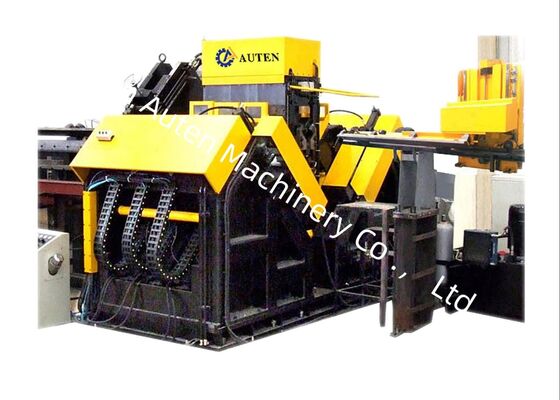

200 m/min Velocidad de corte del taladro CNC angular de perforación y estampado de acero grande 9 Ejes CNC
Uso del producto:
Esta línea de producción de perforación de acero de ángulo CNC diseñada a medida está diseñada específicamente para los procedimientos de perforación y estampación de gran tamaño,acero angular de alta resistencia, material clave utilizado exclusivamente en la fabricación de torres de líneas de transmisiónLa línea de producción permite el mecanizado de alta precisión de todos los agujeros requeridos en el acero angular, ofreciendo una calidad superior de agujero, precisión de posición precisa, eficiencia de producción excepcional,y rendimiento automatizado avanzado.
Parámetros principales:
| Modelo |
No se puede hacer nada. |
Se trata de la ADM2532. |
Se trata de un sistema de control de las emisiones de gases. |
| Tamaño del ángulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duración máxima del espacio en blanco (m) |
14 |
| Conjuntura del husillo de perforación |
/ |
NT1cultura y cultura |
| Diámetro máximo de la perforación (mm) |
F40 |
| Cantidad de perforación de cada lado (pcs) |
3 (6 en total en ambos lados) |
| Velocidad máxima de rotación del husillo (r/min) |
120-560, Ajuste sin pasos del transductor |
6000 |
| Velocidad máxima de corte del taladro (m/min) |
/ |
200 |
| Las demás máquinas y aparatos |
3 |
9 |
| Rango de la marca de retroceso (mm) |
50-220 (sin pasos) |
50-330 (sin pasos) |
| Velocidad máxima de alimentación en ángulo (m/min) |
40 |
| Fuerza de marcado (kN) |
1000/1200 |
| Qty. del grupo de caracteres |
4 |
| Cuota de caracteres en cada grupo |
18 |
| El lado del personaje ((mm)) |
14 × 10 × 19 |
| Sistema de refrigeración de la broca |
Refrigeración externa |
Atomización por aire y enfriamiento interno seco |
| Modo de programación |
Software de elevación o programación de instrucciones |
| Dimensiones generales (m) |
32 por 7 por 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Características del producto:
La línea de producción de perforación de acero en ángulo CNC se caracteriza por un alto grado de automatización.integrado con un sistema de carga automática compuesto por un canal de alimentación transversal y un bastidor de carga rotativo una unidad de descarga automática, y un componente automático de alimentación de material. Todas las operaciones de perforación angular de acero y los procesos de marcado de estampado de acero se pueden completar en un solo paso a través de la línea de producción,con un contenido de aluminio superior o igual a 10%, pero no superior a 50%Esta configuración reduce sustancialmente la intensidad de trabajo del personal operativo.
La unidad de marcado de la línea de producción de punzamiento y marcado de acero angular incorpora una estructura de marco cerrado, que ofrece una rigidez estructural excepcional y una estabilidad operativa constante.El conjunto de marcado está equipado con un soporte de lecho fijado a la base de la máquina, una cama móvil y una caja de caracteres de cabeza de prensa accionada hidráulicamente.las operaciones de marcado se realizan en los lugares especificados en los dibujos de ingeniería;Para ampliar el rango de procesamiento de la máquina, se ha integrado además un mecanismo de ajuste manual.la posición de la cabeza del carácter puede ajustarse, que permite la adaptación a las posiciones de marcado de los productos de acero de ángulo en diversas especificaciones.
El proceso de perforación del equipo de perforación de la torre de transmisión CNC alcanza una precisión posicional superior.con transmisión de potencia realizada a través de un sistema de transmisión de rack y piñónAdemás, está equipado con una unidad de detección de rack-and-pinion y un codificador de detección de posición para la retroalimentación de precisión posicional, que en conjunto constituyen una estructura de control de circuito cerrado completa.Mientras tanto, el movimiento de la cabeza de la fuerza de perforación a lo largo de las dos direcciones de la brida del acero angular es accionado por un servomotor y transmitido a través de un mecanismo de tornillo de bola.Esta configuración garantiza una precisión posicional excepcional de los agujeros mecanizados en piezas de acero angular.
El ordenador host está equipado con una interfaz en chino, lo que garantiza una operabilidad intuitiva para los operadores generales.Está dotado de la funcionalidad para mostrar los diagramas de la pieza de trabajo y las dimensiones de las coordenadas de las ubicaciones de los agujerosAdemás, admite la importación de programas de procesamiento de piezas de trabajo generados por software de programación profesional.La implementación de la gestión basada en el ordenador host mejora sustancialmente la eficiencia del almacenamiento y recuperación de programas de procesamiento.
Estas muestras de ensayo cubren un amplio espectro de especificaciones estándar y configuraciones de orificios para el acero angular utilizado en la construcción de torres de líneas de transmisión.Permiten a los posibles clientes o inspectores realizar una verificación visual del funcionamiento del equipo, proporcionando así referencias concretas e intuitivas para evaluar si el equipo cumple los requisitos prácticos de producción de la fabricación de torres de líneas de transmisión.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand harsh weather conditions and heavy-duty loads—this equipment plays a pivotal role in processing angle steel components for the towers’ primary load-bearing frameworksRealiza eficientemente operaciones de perforación y estampado en acero angular utilizado en cuerpos de torres, brazos cruzados y otras partes estructurales críticas,garantizar una precisión dimensional excepcional e integridad fiable de la conexiónEsto, a su vez, mantiene la estabilidad estructural general de las torres de transmisión durante todo su ciclo de vida útil.
