Introducción del producto:

La línea de producción de punzamiento, marcado y corte de acero de ángulo CNC de alta velocidad de la serie JNC está compuesta principalmente por componentes centrales, incluida una unidad de punzamiento, unidad de marcado, unidad de corte,transportador transversal, transportador rotativo, transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico y sistema neumático.Esta línea de producción está diseñada específicamente para el mecanizado automatizado de acero angular en la industria de fabricación de torresSu flujo de trabajo de procesamiento está controlado por tecnología numérica, con una operabilidad muy fácil de usar.y capacidades de producción a gran escala.

Especificaciones:

Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente.

Características del producto:

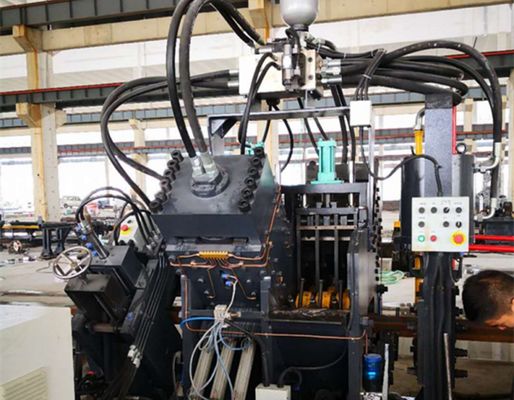

1La unidad de perforación está equipada con dos o tres conjuntos, que pueden configurarse con tres tipos de perforaciones de diferentes diámetros.Los tres conjuntos de matrices de perforación se colocan a través del control numérico para ajustar el espaciamientoEsta unidad es capaz de perforar tanto agujeros redondos como ovalados.la producción alcanza las 9~10 toneladas por turno de ocho horas.

2La unidad de marcado adopta un diseño estructural cerrado con una rigidez superior, está equipada con cuatro conjuntos de casetes de caracteres, que se seleccionan mediante control de programa,y el espaciado de marcado se puede establecer arbitrariamenteAdemás, un método de marcado de tipo disco está disponible como configuración opcional.El sistema de marcado de disco consta de 10 filas de caracteres y permite la selección automática de caracteres sin intervención manual, mejorando así significativamente la eficacia del marcado.

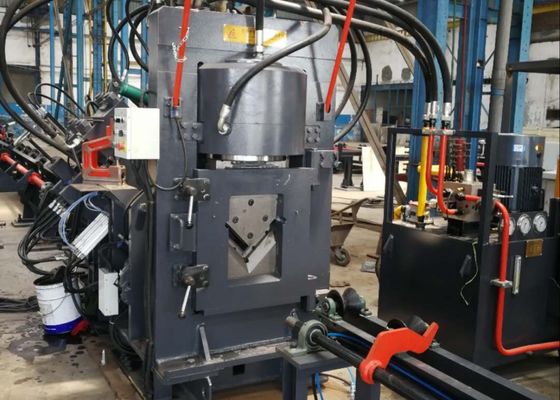

3La unidad de corte emplea un mecanismo de corte de una sola hoja, un diseño estructural reconocido por su robusta fuerza de corte, que no genera residuos durante cada ciclo de corte.y la superficie cortada mantiene una limpieza y suavidad excepcionalesLa carcasa de la cuchilla está equipada con una estructura de puerta abierta, lo que facilita los procesos de reemplazo rápido y seguro de la cuchilla.

4La tabla de materiales horizontal transporta el acero angular al bastidor de material rotativo.el bastidor de material rotativo permite la colocación estable de acero angular en el transportador de alimentación.

5La pieza de trabajo es sujetada y alimentada por el carro de alimentación CNC, que ofrece una excelente precisión de posicionamiento.integrado con retroalimentación del codificador fotoeléctrico y capacidades de control de circuito cerrado.

Estas muestras de prueba, procedentes de la línea de producción de punción, corte y marcado de acero angular,cubre las especificaciones estándar y los escenarios de procesamiento ampliamente utilizados en la industria de fabricación de torres de acero angularPermiten a los usuarios evaluar directamente la calidad de mecanizado, el rendimiento de precisión y los estándares de artesanía del equipo.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers are required to withstand extreme meteorological conditions and heavy-duty loads—this equipment plays a critical role in processing the angle steel components that constitute the towers’ main frameworkRealiza con fiabilidad operaciones de perforación y estampación en el acero angular utilizado para los cuerpos de las torres, los brazos cruzados y otros componentes estructurales clave.Esto garantiza una precisión dimensional precisa y un rendimiento de conexión sólido, manteniendo así la estabilidad estructural general de las torres de transmisión.
