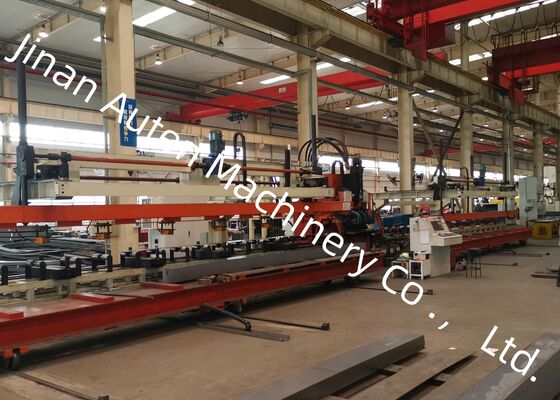

Máquina de punzonado de placas CNC con espesor máximo de chapa de 6 mm, velocidad máxima de 50 m/min para vigas automotrices
Propósito y características del producto
Diseñada como un sistema de producción integrado y específico para la aplicación, esta línea está construida específicamente para el proceso de punzonado de vigas longitudinales planas utilizadas en la fabricación de automóviles. Basándose en los marcos técnicos de los equivalentes nacionales e internacionales líderes, sintetiza las principales fortalezas competitivas de múltiples productos asociados, al tiempo que se adhiere rigurosamente a los estándares de punzonado para diversos diseños de bastidores automotrices globales. El sistema se adapta completamente a los requisitos de procesamiento flexibles de las vigas longitudinales en varias configuraciones de bastidores de automóviles y se caracteriza por una estabilidad operativa excepcional y un rendimiento de producción sobresaliente.
Principales parámetros técnicos:
| Nº |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000～8000mm |
| Ancho |
200～550mm |
| Espesor |
3～6mm |
| Curvatura de la chapa entrante |
≤7mm/10m |
| Desigualdad de la chapa en el eje X |
≤10mm/1000mm ,≤20mm/8000mm |
| Desigualdad de la chapa en el eje Y |
5mm |
| Alabeo de la chapa |
≤50mm |
| Propiedades mecánicas del material de la chapa |
σb=510～850N/mm2 |
| 4 |
Diámetro máximo de punzonado |
φ60mm |
| 5 |
Número de módulos |
25个 |
| 6 |
Velocidad máxima |
| Eje X |
Máx=50m/min |
| Eje Y |
Máx=30m/min |
| 7 |
Precisión de procesamiento |
| Eje X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eje Y |
±0.2 mm / 600 mm |
1. Mesa de rodillos de soporte longitudinal
Fabricado con una base de alta resistencia y rodillos de soporte de precisión, este conjunto está diseñado específicamente para proporcionar un soporte constante y estable para las piezas de trabajo de chapa metálica. Cada rodillo está equipado con conjuntos de rodamientos de alta calidad en ambos extremos, lo que garantiza un rendimiento operativo fiable y sin problemas. Exhibiendo una rigidez estructural superior y una robusta resistencia al impacto, los rodillos facilitan el transporte uniforme y de baja fricción de los materiales de la chapa a través de su superficie.
2. Dispositivo de centrado
Este dispositivo está equipado con cinco juegos de mecanismos de centrado y posicionamiento, en los que los dos bloques de centrado son accionados y guiados sincrónicamente por guías de alta precisión. Durante los ciclos operativos, el cilindro de aire activa los dos pares de bloques de centrado para que se muevan uno hacia el otro, logrando un centrado preciso y una sujeción segura del material de la chapa. Su funcionalidad de posicionamiento lineal asegura que las desviaciones de ancho se distribuyan uniformemente en ambos lados de la chapa, manteniendo una precisión de procesamiento constante durante toda la producción.
3. Dispositivo de alimentación de sujeción principal del eje X: 2 juegos
Esta línea de punzonado de vigas está compuesta por un servomotor, un reductor de precisión, una abrazadera hidráulica flotante, un riel de guía lineal de precisión, una cremallera de precisión y estructuras de soporte. El servomotor proporciona energía para impulsar el engranaje helicoidal en rotación a través del reductor de precisión y, además, convierte el movimiento rotacional en movimiento lineal a través del mecanismo de cremallera. Bajo la guía del riel de deslizamiento lineal de precisión, los componentes de alimentación realizan operaciones de alimentación precisas, asegurando un transporte preciso y estable de los materiales de la chapa. La abrazadera de alimentación adopta un diseño estructural flotante, que proporciona una gran adaptabilidad a los materiales de la chapa ligeramente deformados. Cuenta con una alta fuerza de sujeción, un rendimiento de sujeción fiable y una estabilidad operativa constante.

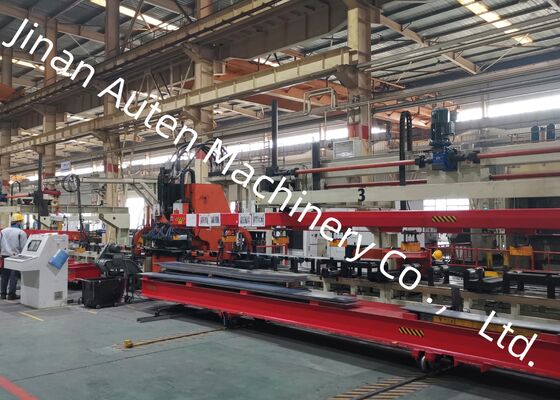

La línea de punzonado CNC dedicada a las placas planas de vigas longitudinales automotrices adopta una configuración de sujeción de empuje y tracción. El mecanismo de sujeción asegura los segmentos medios en ambos extremos de la viga longitudinal. Este método de sujeción asegura la fijación fiable de las placas planas con desviaciones de altura de los bordes. Los dispositivos de sujeción están dispuestos simétricamente a ambos lados de la unidad principal de la máquina.
En la exposición, se exhibe una colección meticulosamente seleccionada de muestras de vigas longitudinales terminadas, fabricadas exclusivamente a través de esta línea de producción. Estas muestras abarcan una amplia gama de especificaciones adaptadas para camiones mineros y vehículos de uso especial. Funcionan como una demostración convincente de las capacidades de rendimiento principales del equipo, como el posicionamiento preciso de los agujeros, los bordes punzonados lisos y la estabilidad estructural general de las piezas de trabajo terminadas.
Esta línea de equipos de punzonado de vigas planas para camiones ligeros es una solución desarrollada a medida, diseñada específicamente para la operación de punzonado de vigas longitudinales planas automotrices. Está diseñada principalmente para procesar las vigas principales de camiones y vehículos de uso especial, ofreciendo un mecanizado de agujeros de alta precisión para cumplir con los requisitos de ensamblaje estructural de estos componentes de soporte de carga automotrices de alta resistencia y fabricación personalizada.
