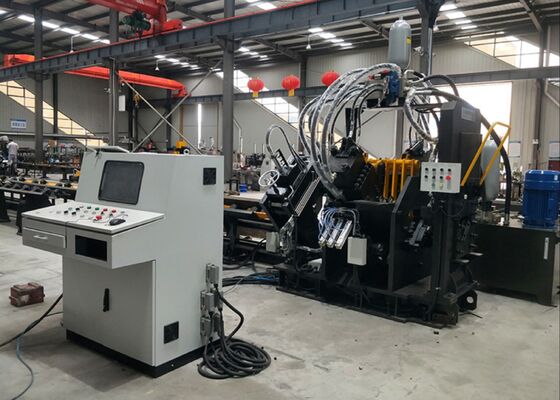

Máquina CNC Automatizada para Línea de Ángulos para Punzonado y Corte de Acero Angular en la Fabricación de Torres

Máquina automática de línea de ángulo CNC para perforar y cortar acero de ángulo en la fabricación de torres

Introducción del producto:

La línea de producción de punción, marcado y corte de acero de ángulo CNC de alta velocidad de la serie JNC está constituida principalmente por una unidad de punción, unidad de marcado, unidad de corte, transportador transversal, transportador rotativo,transportador de alimentación, transportador de descarga, carro de alimentación CNC, sistema hidráulico, sistema eléctrico y sistema neumático, entre otros componentes clave.Esta línea de producción está diseñada principalmente para el mecanizado automatizado de acero angular dentro de la industria de fabricación de torresEl flujo de trabajo de procesamiento está controlado numéricamente, ofreciendo una operabilidad muy conveniente, lo que facilita capacidades de producción automatizada, de alta precisión, multi-variedad y a gran escala.

Especificaciones:

Los parámetros anteriores se pueden ajustar y cambiar de acuerdo con los requisitos específicos del cliente.

Características del producto:

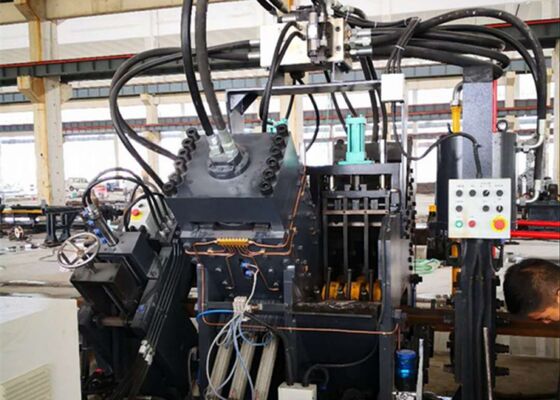

1La unidad de perforación está equipada con dos o tres conjuntos, que pueden configurarse con tres tipos de perforaciones de diferentes diámetros.Los tres conjuntos de matrices de perforación se colocan a través de control numérico para ajustar el espaciamientoEs capaz de perforar agujeros redondos y agujeros ovales. Sus altas velocidades de alimentación y perforado optimizan la eficiencia de producción; para el acero angular de especificación 50×50×4mm,la producción alcanza 9 ‰ 10 toneladas por turno de ocho horas.

2La unidad de marcado adopta un diseño estructural cerrado con una rigidez superior.y el espaciado de marcado se puede establecer arbitrariamenteAdemás, se ofrece como configuración opcional un método de marcado de tipo disco.El sistema de marcado de disco consta de 10 filas de caracteres y permite la selección automática de caracteres sin necesidad de intervención manual, mejorando así sustancialmente la eficacia del marcado.

3La unidad de corte adopta un mecanismo de corte de una sola hoja, un diseño estructural reconocido por su robusta fuerza de corte.mientras que la superficie de corte mantiene una limpieza y suavidad excepcionalesLa carcasa de la hoja está equipada con una configuración de puerta abierta, lo que permite procedimientos rápidos y seguros de reemplazo de la hoja.

4La tabla horizontal de materiales transporta el acero angular al bastidor de material rotativo, accionado por un motor y un conjunto de reductores.el bastidor de material rotativo facilita la colocación estable del acero angular en el transportador de alimentación.

5La pieza de trabajo es sujetada y alimentada por el carro de alimentación CNC, que ofrece una precisión de posicionamiento superior.integrado con retroalimentación del codificador fotoeléctrico y funcionalidad de control de circuito cerrado.

Estas muestras de ensayo, derivadas de la línea de producción de punción, corte y marcado de acero en ángulo,abarcan las especificaciones estándar y los escenarios de procesamiento ampliamente adoptados en la industria de fabricación de torres de acero angularPermiten a los usuarios evaluar directamente la calidad de mecanizado, el rendimiento de precisión y los estándares de artesanía del equipo.

In the construction of ultra-high voltage (UHV) transmission lines—where transmission towers must withstand extreme meteorological conditions and heavy-duty loads—this equipment performs a critical role in processing the angle steel components that form the towers’ primary frameworkRealiza con fiabilidad operaciones de perforación y estampación en el acero angular utilizado para cuerpos de torres, brazos cruzados y otros componentes estructurales clave.Esto garantiza una precisión dimensional precisa y un rendimiento de conexión robusto, manteniendo así la estabilidad estructural general de las torres de transmisión.
