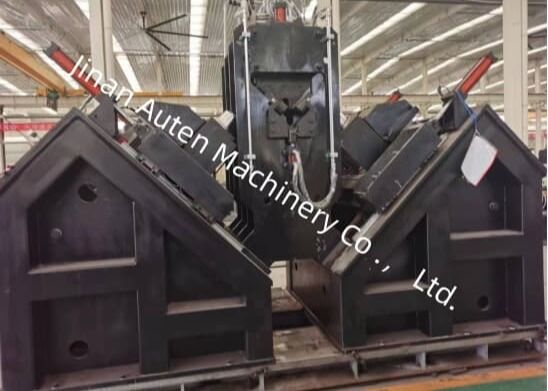

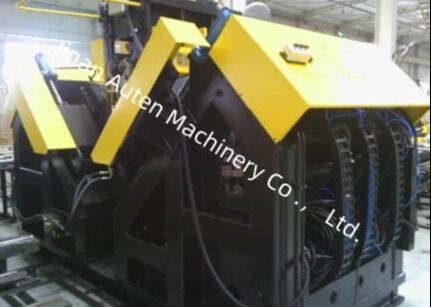

Máquina de perforación y marcado de línea de ángulo CNC de precisión Perforación Externa con tres ejes CNC
Uso del producto:
Esta línea de producción de perforación de acero de ángulo CNC hecha a medida está diseñada específicamente para los procesos de perforación y estampado de grandes dimensiones,acero angular de alta resistencia, material crítico utilizado exclusivamente en la fabricación de torres de líneas de transmisiónLa línea de producción permite el mecanizado de alta precisión de todos los agujeros requeridos en el acero de ángulo, ofreciendo una calidad superior de agujero, precisión de posición exacta, eficiencia de producción excepcional,y funcionalidad automatizada sofisticada.
Parámetros principales:
| Modelo |
No se puede hacer nada. |
Se trata de la ADM2532. |
Se trata de un sistema de control de las emisiones de gases. |
| Tamaño del ángulo (mm) |
100 × 100 × 10 ~ 250 × 250 × 32 |
100 × 100 × 10 ~ 360 × 360 × 35 |
| Duración máxima del espacio en blanco (m) |
14 |
| Conjuntura del husillo de perforación |
/ |
NT1cultura y cultura |
| Diámetro máximo de la perforación (mm) |
F40 |
| Cantidad de perforación de cada lado (pcs) |
3 (6 en total en ambos lados) |
| Velocidad máxima de rotación del husillo (r/min) |
120-560, Ajuste sin pasos del transductor |
6000 |
| Velocidad máxima de corte del taladro (m/min) |
/ |
200 |
| Las demás máquinas y aparatos |
3 |
9 |
| Rango de la marca de retroceso (mm) |
50-220 (sin pasos) |
50-330 (sin pasos) |
| Velocidad máxima de alimentación en ángulo (m/min) |
40 |
| Fuerza de marcado (kN) |
1000/1200 |
| Qty. del grupo de caracteres |
4 |
| Cuota de caracteres en cada grupo |
18 |
| El lado del personaje ((mm)) |
14 × 10 × 19 |
| Sistema de refrigeración de la broca |
Refrigeración externa |
Atomización por aire y enfriamiento interno seco |
| Modo de programación |
Software de elevación o programación de instrucciones |
| Dimensiones generales (m) |
32 por 7 por 2.5 |
34 × 8 × 3 |
34 × 8,9 × 3 |
Características del producto:
La línea de producción de perforación de acero en ángulo CNC se distingue por un alto nivel de automatización,integrado con un sistema de carga automática ◄compuesto por un canal de alimentación transversal y un bastidor de carga rotativo ◄un conjunto de descarga automática, y un módulo automático de alimentación de material. Todas las operaciones de perforación angular de acero y los procesos de marcado de estampado de acero se pueden realizar en un solo rendimiento de la línea de producción,con una masa de más de 0,01 mm,Esta configuración reduce significativamente la intensidad de trabajo del personal operativo.
La unidad de marcado de la línea de producción de punzamiento y marcado de acero angular cuenta con una construcción de marco cerrado, que proporciona una rigidez estructural excepcional y una estabilidad de funcionamiento constante.El conjunto de marcado está equipado con un soporte de cama fijado a la base de la máquina, una cama móvil y una caja de caracteres de cabeza de prensa accionada hidráulicamente.las operaciones de marcado se ejecutan en los lugares especificados en los dibujos de ingeniería;Para ampliar el ámbito de procesamiento de la máquina, se ha integrado además un mecanismo de ajuste manual.la posición de la cabeza del carácter puede ser regulada, que permite la adaptación a las posiciones de marcado de los productos de acero de ángulo en diversas especificaciones.
El proceso de perforación del equipo de perforación de la torre de transmisión CNC logra una precisión posicional superior.con transmisión de potencia realizada a través de un sistema de transmisión de rack y piñónAdemás, está equipado con un conjunto de detección de rack-and-pinion y un codificador de detección de posición para la retroalimentación de precisión posicional, que en conjunto forman una arquitectura de control de circuito cerrado completa.Mientras tanto, el movimiento de la cabeza de la fuerza de perforación a lo largo de las dos direcciones de la brida del acero angular es accionado por un servomotor y transmitido a través de un mecanismo de tornillo de bola.Esta configuración garantiza una precisión posicional excepcional de los agujeros mecanizados en piezas de acero angular.
El ordenador host está equipado con una interfaz en chino, lo que garantiza una operabilidad intuitiva para los operadores generales.Posee la funcionalidad para mostrar los diagramas de la pieza de trabajo y las dimensiones de las coordenadas de las ubicaciones de los agujerosAdemás, admite la importación de programas de procesamiento de piezas de trabajo generados por software de programación profesional.La adopción de la gestión basada en el ordenador host mejora significativamente la eficiencia de almacenamiento y recuperación de programas de procesamiento.
Estas muestras de ensayo abarcan una amplia gama de especificaciones estándar y configuraciones de orificios para el acero angular utilizado en la construcción de torres de líneas de transmisión.Permiten a los clientes o inspectores potenciales realizar una validación visual del rendimiento operativo del equipo, proporcionando así referencias tangibles e intuitivas para evaluar si el equipo cumple con los requisitos prácticos de producción de la fabricación de torres de líneas de transmisión.
In ultra-high voltage (UHV) transmission line projects—where transmission towers are required to withstand severe weather conditions and heavy-duty loads—this equipment serves a pivotal function in processing angle steel components for the towers’ primary load-bearing frameworksRealiza eficientemente operaciones de perforación y estampado en acero de ángulo utilizado en cuerpos de torres, brazos cruzados y otros elementos estructurales críticos,garantizar una precisión dimensional excepcional e integridad fiable de las conexionesEsto, a su vez, mantiene la estabilidad estructural general de las torres de transmisión durante todo su ciclo de vida útil.
