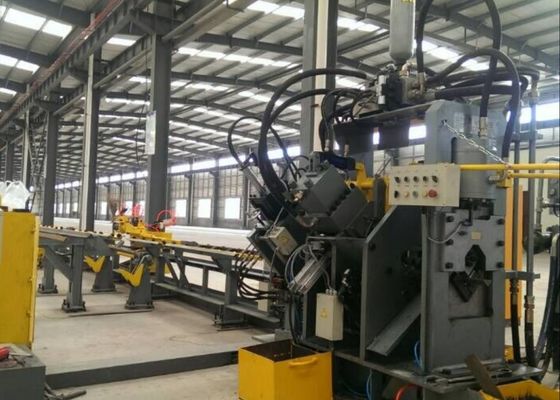

28000×6500×2200mm Ángulos de cizallamiento máquina de perforación línea de entrada por teclado y interfaz USB

28000×6500×2200mm Ángulos de cizallamiento máquina de perforación línea de entrada por teclado y interfaz USB


Industria aplicable:

Esta máquina es un dispositivo de ingeniería personalizado, específico de la industria desarrollado exclusivamente para realizar operaciones de punción, marcado y corte de acero de ángulo de alta precisión.Está especialmente diseñado para satisfacer los requisitos de procesamiento básicos del sector de las torres de acero en ángulo, una industria donde la precisión de los componentes influye directamente en la estabilidad estructural.Al integrar una lógica de procesamiento optimizada, la máquina garantiza un manejo preciso y eficiente de las piezas de acero angulares críticas para la fabricación de torres.proporcionando así un apoyo efectivo para la producción constante de estructuras de torre de alta calidad.

Especificaciones:

Composición del producto:

Este equipo está compuesto principalmente por módulos funcionales básicos, incluyendo un transportador transversal, un sistema de carga giratorio, un transportador de alimentación, un carro de alimentación CNC, un módulo de perforación,un módulo de marcado, un módulo de corte y un transportador de descarga.Integra también sistemas de apoyo esenciales, tales como sistemas hidráulicos, eléctricos y neumáticos, así como otros componentes auxiliares,la formación de un conjunto de procesamiento completo y coordinado para garantizar un funcionamiento estable.

Características del producto:

1Sistema de control y conducción.
El equipo adopta tecnología CNC y alimentación por servomotor, lo que ofrece una alta eficiencia operativa y una precisión estable de la pieza de trabajo.y los componentes eléctricos se adquieren de proveedores importados, garantizando el funcionamiento fiable de todo el sistema.

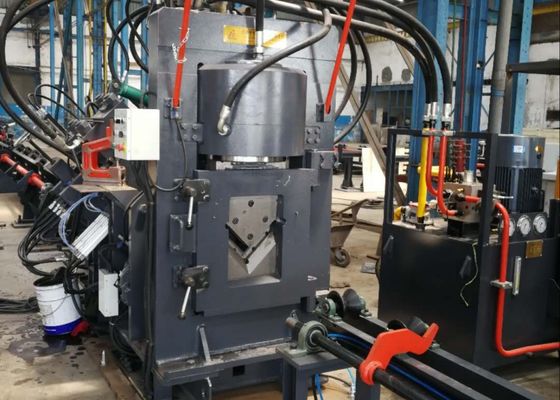

2Configuración de punción y matriz
Cada lado está equipado con tres juegos de punzones y matrices, que pueden acomodar tres tipos de punzones con diferentes diámetros.los tres conjuntos de moldes pueden moverse sincrónicamente para ajustar la marca de referencia de perforación., cumpliendo así con los requisitos de procesamiento flexibles.

3Procesos automatizados y descarga
Los procesos de marcado, punción y corte del equipo están totalmente automatizados, lo que minimiza la intervención manual.Todos los componentes acabados de acero angular pueden descargarse a través de un dispositivo neumático de volteado, lo que reduce efectivamente la intensidad de trabajo de los operadores y mejora la eficiencia general de la producción..

4Configuración y funciones del sistema de control
El sistema de control consta de un ordenador host, un sistema CNC, un servomotor, un PLC, sensores de detección externos y otros componentes de apoyo.Las operaciones de procesamiento se pueden iniciar simplemente introduciendo las dimensiones de la pieza de trabajoAdemás, los programas se pueden almacenar, seleccionar, mostrar y transmitir de acuerdo con los números de piezas de trabajo,facilitando la gestión flexible de la producción.

Estas muestras, que cubren especificaciones comunes y escenarios de procesamiento en la industria de las torres de acero angular, permiten a los usuarios inspeccionar directamente la calidad de procesamiento, la precisión, la precisión y la precisión de los equipos.y la artesanía- sirven como referencia tangible para evaluar el rendimiento del equipo y su compatibilidad con los requisitos específicos de producción,facilitando así la toma de decisiones basada en datos para posibles escenarios de aplicación.

In the construction of ultra-high voltage (UHV) transmission lines—where towers are required to withstand extreme meteorological conditions and heavy loads—this equipment plays a critical role in processing the angle steel components that form the towers’ main frameworkRealiza de forma fiable operaciones de perforación y estampación en el acero angular utilizado para cuerpos de torres, brazos cruzados y otras partes estructurales clave.Esto asegura una precisión dimensional precisa y conexiones robustas, salvaguardando así la estabilidad general de las torres.
