Línea de producción de punzonado CNC de vigas de camión con espesor de placa de 4-9 mm, longitud de la pieza de trabajo de 4000-12000 mm
Aplicación:
La línea de producción de vigas longitudinales automotrices es un equipo automatizado de procesamiento de chapa metálica de alta eficiencia y alta precisión, desarrollado a medida por nuestra empresa específicamente para punzonar vigas longitudinales automotrices de alta resistencia. Está diseñado para punzonar vigas longitudinales de vehículos ultra anchos y ultra gruesos, incluidos camiones mineros y vehículos de uso especial.
Principales parámetros técnicos:
| Nº |
Nombre |
Valor |
| 1 |
Fuerza nominal |
1200KN |
| 2 |
Tamaño y rango de la placa de procesamiento |
| 3 |
Longitud |
4000～8000mm |
| Ancho |
200～550mm |
| Espesor |
3～6mm |
| Flexión de la chapa entrante en forma de hoz |
≤7mm/10m |
| Irregularidad de la chapa en el eje X |
≤10mm/1000mm ,≤20mm/8000mm |
| Irregularidad de la chapa en el eje Y |
5mm |
| Alabeo de la chapa |
≤50mm |
| Propiedades mecánicas del material de la chapa |
σb=510～850N/mm2 |
| 4 |
Diámetro máximo de punzonado |
φ60mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
Máx=50m/min |
| Eje Y |
Máx=30m/min |
| 7 |
Precisión de procesamiento |
| Eje X |
±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm |
| Eje Y |
±0.2 mm / 600 mm |
| 8 |
Método de procesamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de funcionamiento |
Manual, automático |

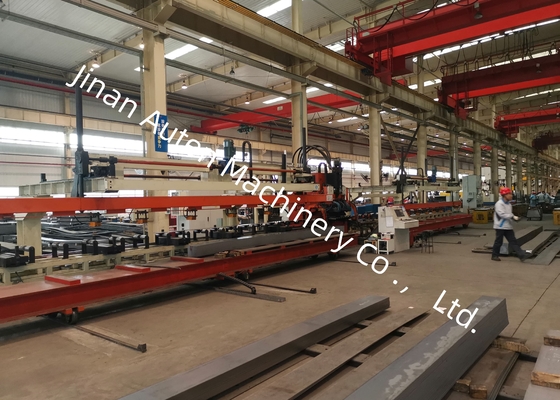

Composición estructural
Esta máquina se compone principalmente de un mecanismo automático de carga y descarga, un dispositivo de centrado de compensación automática para placas de sección variable, un mecanismo de alimentación, una unidad de punzonado, un mecanismo automático de descarga de residuos, así como sistemas hidráulicos, eléctricos y neumáticos.
Características del producto
1. El sistema de control adopta el sistema CNC SIEMENS 828D, con alimentación accionada por servomotor. Ofrece una alta eficiencia operativa y garantiza una precisión estable de la pieza de trabajo durante el procesamiento.
2. Un dispositivo de centrado servo-centrado está montado en los rodillos de soporte de alimentación, capaz de acomodar el procesamiento de placas de sección variable con una diferencia de altura de 0–200 mm.
3. Puede equiparse con 25 moldes de diferentes diámetros, y el proceso de instalación del molde es rápido y conveniente, minimizando el tiempo de inactividad para los cambios de herramientas.
4. La carga, el punzonado y la descarga de las placas son totalmente automatizados, lo que reduce significativamente la intensidad de trabajo de los operadores.

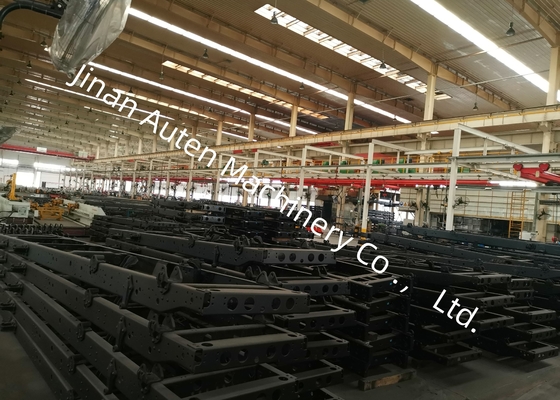

La exposición presenta una gama de muestras de vigas longitudinales terminadas procesadas por esta línea de producción, que cubren varias especificaciones aplicadas en camiones mineros y vehículos de uso especial. Estas muestras demuestran claramente la precisión del posicionamiento de los agujeros, la suavidad de los bordes punzonados y la integridad estructural general lograda, lo que permite a los clientes e inspectores verificar visualmente el rendimiento de procesamiento del equipo.
Esta máquina es un equipo especializado diseñado para operaciones de punzonado en vigas longitudinales planas dentro de la industria automotriz. Está diseñado principalmente para procesar las vigas principales de camiones y vehículos de uso especial, asegurando una formación precisa de agujeros para cumplir con los requisitos de ensamblaje estructural de estos componentes de soporte de carga automotrices de servicio pesado y personalizados.
