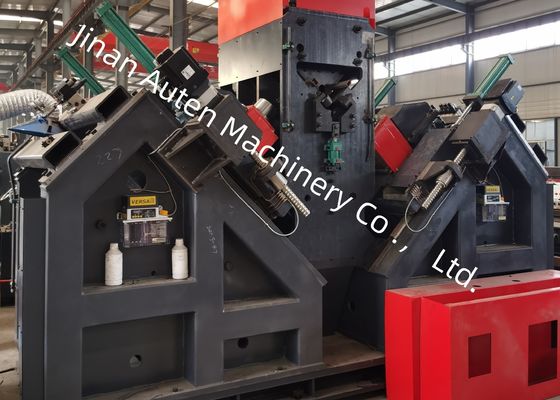

Línea de perforación angular CNC hidráulica de potencia total de 150KW, velocidad de rotación del husillo de 6000r/min
Uso del producto:
Está diseñada principalmente para perforar y estampar acero angular de gran tamaño y alta resistencia utilizado en torres de líneas de transmisión. Todos los agujeros en el acero angular se pueden perforar en esta línea de producción, caracterizada por una calidad superior de los agujeros, alta precisión posicional, así como alta eficiencia de producción y automatización avanzada.
Parámetros principales:
| Modelo |
ADM2532 |
| Tamaño del ángulo (mm) |
140*140*10~250*250*32 |
| Longitud máxima de la materia prima (m) |
14 |
| Fuerza de marcado (kN) |
1000 |
| Número de grupo de caracteres |
1 |
| Número de caracteres |
18 |
| Tamaño del carácter (mm) |
14*10*19 |
| Rango de distancia precisa (mm) |
50~220 (Continuo) |
| Número de taladros en cada lado |
3 (2 grupos, 6 en total) |
| Número de cuchillas en cada lado |
3 |
|
Conicidad del husillo de perforación
|
BT40 |
| Diámetro máximo de perforación (mm) |
Φ40 |
| Velocidad máxima de rotación del husillo (r/min) |
6000 |
| Unidad de refrigeración del taladro |
MQL 360-2 (Refrigeración en seco) |
| Capacidad de almacenamiento de aceite de la unidad de refrigeración |
2L |
| Aceite de corte |
Aceites de corte micro basados en aceite vegetal (2000-25) |
| Consumo de combustible |
5~50ml/h |
| Tipo de accionamiento del carro CNC |
Servomotor de CA, accionamiento de cremallera y piñón |
| Velocidad máxima de alimentación del ángulo (m/min) |
40 |
| Método de accionamiento del movimiento de alineación del eje AB |
Guía de movimiento lineal; Servomotor de CA; Tornillo de bola Accionamiento secundario |
| Velocidad máxima de desplazamiento del patín del cabezal de perforación (m/min) |
10 |
| Tipo de accionamiento del cabezal de perforación |
Guía de movimiento lineal; Servomotor de CA; Tornillo de bola Accionamiento secundario |
| Velocidad máxima de alimentación del cabezal de perforación (m/min) |
14 |
| Método de trabajo del brazo del carro alimentador |
Tipo de elevación vertical |
| Número de cilindros basculantes en el lado de descarga |
4 |
| Método de refrigeración de la estación hidráulica |
Refrigeración por aire |
| Número de ejes CNC |
9 |
| Presión de aire (MPa) |
1 |
| Potencia total |
Aproximadamente 150KW |
Características del producto:
1. Alta precisión posicional de la perforación
El dispositivo de alimentación de esta línea de producción es impulsado por un servomotor a través de un sistema de transmisión de cremallera y piñón. Está equipado con un mecanismo de detección de cremallera y piñón y un codificador de retroalimentación de precisión de posición, formando un sistema de control de bucle cerrado completo. El movimiento del cabezal de potencia de perforación a lo largo de los dos flancos del acero angular es impulsado por un servomotor a través de una transmisión de husillo de bolas, lo que garantiza una alta precisión posicional de los agujeros en las piezas de trabajo de acero angular.
2. Alta eficiencia de perforación y calidad de perforación
La unidad de perforación está equipada con seis juegos de cabezales de perforación CNC, con tres juegos asignados a cada una de las dos bridas del acero angular. Los agujeros del mismo diámetro y con la misma distancia final en ambas bridas se pueden perforar simultáneamente mediante los cabezales de perforación correspondientes en cada lado. El husillo de perforación adopta un husillo de precisión BT40 taiwanés (con refrigeración interna), y la broca utiliza una broca de carburo cementado. La velocidad de corte de la broca alcanza hasta 200 m/min (en comparación con 25-35 m/min para brocas helicoidales de acero rápido convencionales), lo que permite un funcionamiento a alta velocidad. El cabezal de potencia de perforación CNC es impulsado por un servomotor para la alimentación, con el avance rápido, la alimentación de trabajo y la retracción rápida del taladro controlados y ejecutados automáticamente por el sistema CNC.
3. El sistema de refrigeración exhibe una efectividad excepcional, evitando que los fluidos de corte se filtren fuera de la célula de mecanizado. Esto mantiene la limpieza del suelo de la fábrica y elimina la necesidad de tratamientos de eliminación de refrigerante y medidas de contención.
4. La guía lineal empleada para la guía móvil del cabezal de potencia de perforación es una guía lineal de rodillos, que cuenta con una excelente rigidez, altas capacidades de carga estática y dinámica y un funcionamiento suave. Estos atributos mejoran tanto la calidad de las piezas de trabajo procesadas por la máquina herramienta como la vida útil de las herramientas.
Estos especímenes abarcan una gama de especificaciones comunes y configuraciones de agujeros de acero angular utilizados en torres de líneas de transmisión. Permiten a los usuarios o inspectores potenciales validar visualmente el rendimiento del equipo, ofreciendo así una referencia tangible y directa para evaluar su idoneidad para los requisitos de producción práctica.
Está diseñado principalmente para perforar y estampar acero angular de gran tamaño y alta resistencia utilizado en torres de líneas de transmisión, y se aplica ampliamente en varios escenarios durante la construcción y el mantenimiento de la infraestructura de transmisión de energía.
En la construcción de líneas de transmisión de ultra alta tensión (UHV), donde las torres deben soportar condiciones climáticas extremas y cargas pesadas, este equipo juega un papel vital en el procesamiento de los componentes de acero angular que forman el marco principal de las torres. Maneja eficientemente las tareas de perforación y estampado para el acero angular utilizado en los cuerpos de las torres, los brazos transversales y otras partes estructurales clave, asegurando dimensiones precisas y conexiones fuertes para garantizar la estabilidad general de las torres.
