25 Número de módulos Máquina de punción de vigas de camión CNC Línea de 4-9 mm espesor de placa
Aplicación:
La línea de producción de perforación CNC de placas planas de vigas longitudinales de automóviles es una línea de producción integral dedicada a las operaciones de perforación de vigas longitudinales planas de automóviles.Desarrollado mediante la integración de las ventajas de varios productos, esta línea se basa en equipos similares disponibles tanto en el país como en el extranjero, y está diseñada para satisfacer los requisitos de perforación de diversos marcos de automóviles en el país y en el extranjero.Es plenamente capaz de satisfacer las demandas de procesamiento flexible de varias vigas longitudinales de marco, con las características de estabilidad y alta eficiencia.
Parámetros técnicos principales:
| - No, no es así. |
Nombre |
Valor |
| 1 |
Fuerza nominal |
Las demás: |
| 2 |
Tamaño y rango de las placas de procesamiento |
| 3 |
Duración |
Cubiertas de aluminio |
| Ancho |
200 ̊550 mm |
| El grosor |
3 ̊6 mm |
| Material de la hoja de entrada de la hoz de flexión |
≤ 7 mm/10 m |
| Desnivel de las láminas en el eje X |
Se aplican las siguientes medidas: |
| Desnivel de las láminas en el eje Y |
5 mm |
| Deformación de láminas |
≤ 50 mm |
| Propiedades mecánicas del material de chapa |
Se aplicará el método de ensayo siguiente: |
| 4 |
Diámetro de punción máximo |
φ60 mm |
| 5 |
Número de módulos |
25 |
| 6 |
Velocidad máxima |
| Eje X |
La velocidad máxima es de 50 m/min |
| Eje Y |
Se aplicarán las siguientes medidas: |
| 7 |
Precisión del procesamiento |
| Eje X |
Las mediciones de las emisiones de gases de efecto invernadero se aplicarán en el caso de las emisiones de gases de efecto invernadero. |
| Eje Y |
±0,2 mm / 600 mm |
| 8 |
Método de tratamiento |
Filtración |
| 9 |
Referencia |
El eje X está a lo largo de la longitud de la placa, y la coordenada X del agujero se basa en el extremo de la placa; el eje Y es el ancho de la placa, y la referencia es la línea central.
|
| 11 |
Modo de funcionamiento |
Manual, automático |
Introducción a la composición del equipo de la línea de producción
Flujo del proceso: Longitudinal beam preparation → longitudinal electromagnetic automatic feeding → longitudinal material automatic positioning → tail-end clamping and auxiliary clamping → workpiece entry into the punching main unit for processing → feed-end clamping, sujeción y procesamiento auxiliares → terminación del perforado → descarga automática electromagnética de piezas de trabajo
El modo de procesamiento adopta un enfoque de tipo filtro, en el que el haz longitudinal solo se alimenta hacia adelante durante la operación de perforación.
La estructura de cada dispositivo mecánico:
1. Tranvía eléctrica con rodamiento longitudinal:
El carrito se puede controlar mediante botones para salir de la línea de producción.
El carrito tiene una capacidad de carga de no menos de 20 toneladas y una carrera de 1,5 metros.
2Dispositivo de alimentación automática de chupador electromagnético
El dispositivo está compuesto por un soporte, un haz móvil y su dispositivo de conducción, un haz aspirador y un dispositivo de elevación, un sistema de control de aspirador y otros componentes.
Una barra de detección de placas está montada en el haz de succión, lo que permite el cierre automático cuando se alcanza la altura de la placa.garantizar un funcionamiento estable y fiable.
La elevación y la bajada del haz de succión están guiadas por barras de guía para garantizar un movimiento sincronizado.con movimiento delantero y trasero guiado por rieles para garantizar la sincronización en ambos extremos.
El aspirador electromagnético retiene la fuerza electromagnética cuando se desactiva y logra la desmagnetzación inversa cuando se acciona, lo que garantiza un rendimiento seguro y confiable.

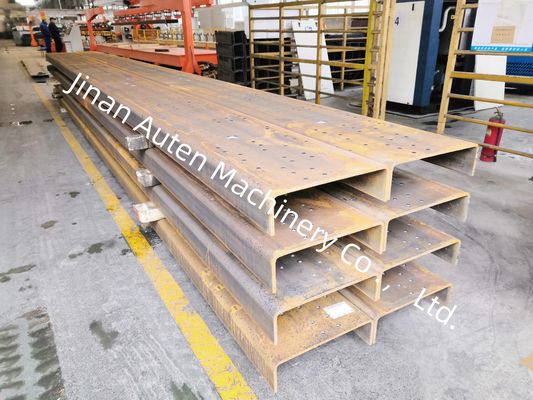

Se muestra una serie de muestras de vigas longitudinales terminadas procesadas por la línea de producción, que abarca diversas especificaciones utilizadas en camiones de minería y vehículos de propósito especial.Estas muestras ilustran claramente la precisión de las posiciones de los agujerosLa calidad de los equipos, la suavidad de los bordes perforados y la integridad estructural general alcanzada, permiten a los clientes e inspectores validar visualmente el rendimiento del equipo.
