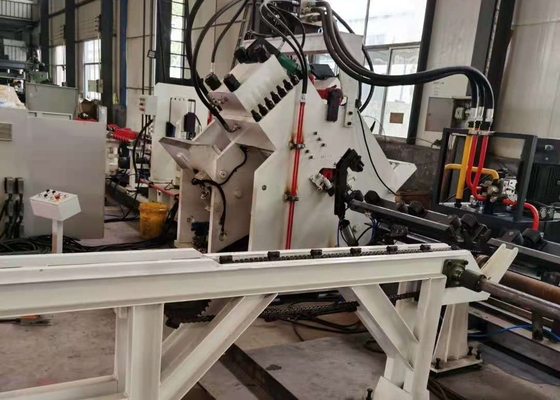

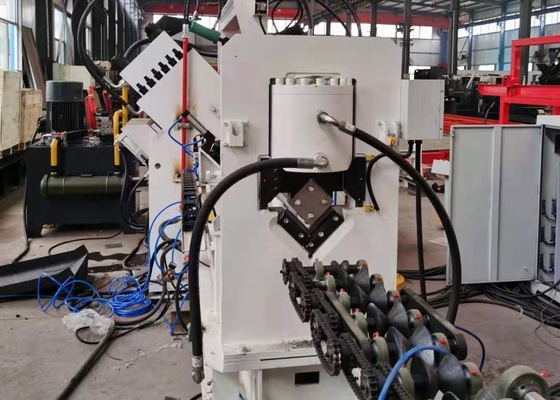

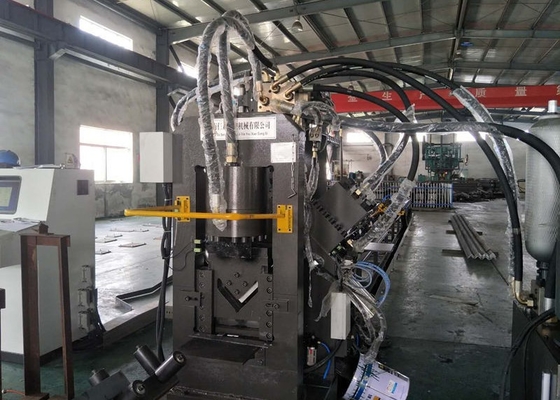

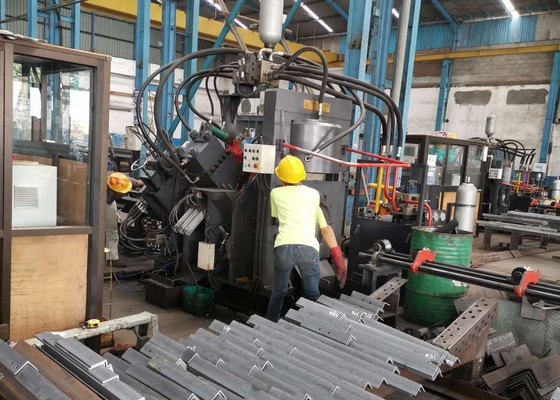

JNC1412 Modelo de marcado de punción de corte de la línea de ángulo CNC máquina 630/1000KN fuerza de punción
Industria aplicable:
Esta máquina es un equipo especializado diseñado para las operaciones de punzamiento, marcado y corte de acero en el sector de las torres de acero en ángulo.
Composición del producto:
Esta máquina está compuesta principalmente por un transportador transversal, sistema de carga giratorio, transportador de alimentación, transporte de alimentación CNC, unidad de perforación, unidad de marcado, unidad de corte, transportador de descarga,así como hidráulico, sistemas eléctricos y neumáticos, entre otros componentes.
Características del producto:
1. Integra la tecnología CNC y la alimentación del servomotor, asegurando una alta eficiencia y una precisión constante de la pieza de trabajo. Los componentes hidráulicos, neumáticos y eléctricos principales se importan.
2Cada lado está equipado con tres juegos de punzones y matrices, capaces de acomodar tres punzones de diferentes diámetros.los tres conjuntos de moldes pueden moverse sincrónicamente para ajustar la marca de contrapunción.
3. Equipado con una computadora con una interfaz chino/inglés para una operación intuitiva, con la capacidad de mostrar diagramas de piezas de trabajo.y puede utilizar directamente los datos del programa generados por el software de loftingCuando se editan programas, solo se deben introducir las dimensiones de la pieza de trabajo, los diámetros de los orificios, la marca de retroceso y la cantidad de pieza de trabajo.
4El carro de alimentación CNC es accionado por un servomotor, con un codificador fotoeléctrico que proporciona retroalimentación en tiempo real.
5Los procesos de marcado, perforación y corte están totalmente automatizados; el acero de ángulo acabado se puede descargar mediante un dispositivo de rotación neumático, lo que reduce la intensidad de operación.
6El sistema de control se compone de un ordenador host, sistema CNC, servomotor, PLC y sensores de detección externos, entre otros componentes.Las operaciones de procesamiento se inician simplemente introduciendo las dimensiones de la pieza de trabajoAdemás, los programas se pueden almacenar, seleccionar, mostrar y transmitir en función de los números de piezas de trabajo.
Información sobre los parámetros
| Modelo |
No se puede utilizar. |
JNC1412 |
JNC2020 |
| Tamaño del ángulo (mm) |
40*40*3
100*100*10 |
40*40*3
140*140*12 |
50 por 50 por 4
200*200*20 |
|
Max. golpeando
¿Qué es esto?
|
26*10 |
26*12 |
26*20 |
| Fuerza de punción (kN) |
630 |
630/1000 |
1000/1200 |
| Fuerza de marcado (kN) |
630 |
630/900/1200 |
| Fuerza de corte (kN) |
1000 |
Las demás: |
1540/4300 |
| Duración máxima del espacio en blanco (m) |
12 |
12 |
14 |
| Duración máxima del acabado (m) |
10 |
12 |
14 |
| Punchos por lado |
2 |
2 o 3 |
3 |
| Grupo de letras de marcado |
4 |
4 |
4 |
| Número delas cartaspor grupo |
12 |
| Tamaño de caracteres (mm) |
14*10*19 |
| Las demás máquinas y aparatos |
3 |
| Modo de corte |
Cuchilla única |
Cuchilla doble o cuchilla única |
| Velocidad de alimentación del ángulo ((m/min) |
80 |
80 |
60 |
| Precisión de procesamiento |
Conformidad con GB2694 |
| Modo de programación |
Entrada por teclado,interfaz USB |
| Dimensión total (m) |
Alrededor de 28 por 6,5 por 2.2 |
Aproximadamente 29 por 6,5 por 2.2 |
Alrededor de 32*7*2.35 |
