Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40

Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40
Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40

Ampliación de imagen :  Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40

Datos del producto:
Place of Origin: China
Nombre de la marca: Auten
Certificación: ISO9001
Model Number: ADM2532
Pago y Envío Términos:
Minimum Order Quantity: 1 set
Precio: negotiable
Packaging Details: By Container
Delivery Time: 30 days
Payment Terms: L/C, T/T
Supply Ability: 100 sets/month
Contacto
Descripción detallada del producto
Angle size(mm): 140*140*10~250*250*32 Max. length of raw material (m): 14
Marking force(kN): 1000 No. of character group: 1
No. of character: 18 Character size (mm): 14*10*19
Range of accurate distance(mm): 50~220（Stepless） Taper of drilling spindle: BT40
Max. drilling diameter (mm): Φ40 Max. Spindle rotation speed(r/min): 6000
Resaltar:

Máquina de línea angular CNC de perforación

,

Máquina de línea angular CNC de automatización

,

Máquina de línea angular CNC de 40 mm

Máquina de línea de perforación angular CNC de 40 mm de diámetro con 3 cuchillas en cada lado



Uso del producto:

Está diseñado principalmente para operaciones de perforación y estampado en acero angular de gran tamaño y alta resistencia utilizado en torres de líneas de transmisión.Todos los orificios requeridos en el acero angular se pueden procesar en esta línea de producción, con una calidad de orificio superior, alta precisión posicional, así como una eficiencia de producción y capacidades de automatización excepcionales.



Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 0


Características del producto:

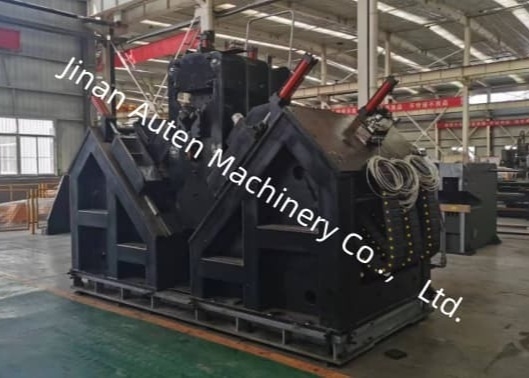

La unidad de tipografía emplea una estructura de marco cerrado, que se caracteriza por su alta resistencia y rendimiento estable. La unidad de impresión comprende un soporte de cama fijado a la base de la máquina, una cama móvil y una caja de caracteres de cabezal de prensa accionada hidráulicamente. La impresión se realiza en las posiciones especificadas en los dibujos de acuerdo con las instrucciones de la computadora. Para ampliar el rango de procesamiento de la máquina, se ha agregado un mecanismo de ajuste manual, que permite modificar la posición descendente de la cama móvil (es decir, la posición de la cabeza de los caracteres) para adaptarse a las posiciones de tipografía de acero angular con diferentes especificaciones.

Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 1

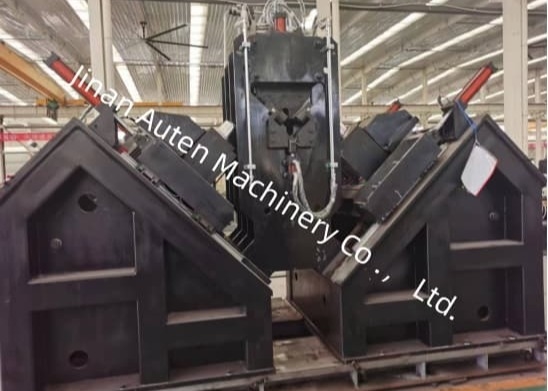

El proceso de perforación logra una alta precisión posicional. El dispositivo de alimentación de esta línea de producción es impulsado por un servomotor a través de un sistema de transmisión de cremallera y piñón, equipado con un mecanismo de detección para la cremallera y el piñón, así como un codificador de detección para la retroalimentación de la precisión posicional, formando un sistema de control de circuito cerrado completo. El movimiento del cabezal de potencia de perforación a lo largo de la dirección de los dos flancos del acero angular es impulsado por un servomotor a través de una transmisión de husillo de bolas, lo que garantiza una alta precisión en el posicionamiento de los orificios en las piezas de trabajo de acero angular.

Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 2

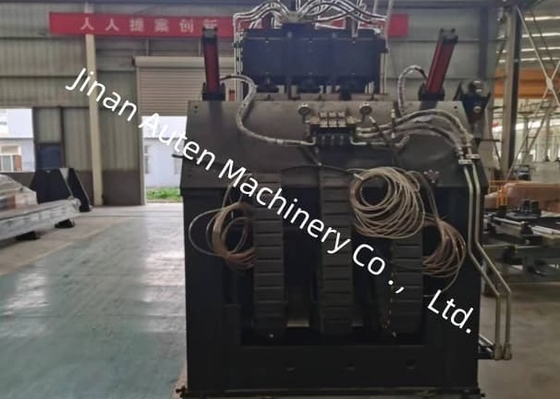

La eficiencia de perforación superior y la calidad de fabricación de orificios son sellos distintivos de este sistema.La unidad de perforación está equipada con seis juegos de cabezales de perforación CNC, con tres asignados a cada ala del acero angular.Los orificios de diámetro idéntico y distancia final en ambas alas se pueden perforar simultáneamente mediante los cabezales de perforación correspondientes en cualquier lado.El husillo de perforación utiliza un husillo de precisión BT40 taiwanés (con refrigeración interna), mientras que el cabezal de perforación emplea una broca de carburo cementado, logrando una velocidad de corte de hasta 200 m/min, significativamente más alta que los 25-35 m/min típicos de las brocas helicoidales de acero rápido convencionales.​

El cabezal de potencia de perforación CNC se alimenta mediante un servomotor, con su avance rápido, alimentación de trabajo y retracción rápida controlados y automatizados por el sistema CNC.La posición de retracción del taladro se puede preestablecer a través de la computadora host, minimizando los golpes en vacío y mejorando aún más la eficiencia de la producción.Los orificios fabricados cuentan con una tolerancia de diámetro de menos de 0,1 mm y un acabado superficial (Ra) de menos de 6,3 μm, lo que garantiza una calidad de procesamiento de orificios excepcional.

Máquina de línea angular CNC de automatización con diámetro de perforación de 40 mm, husillo de perforación con cono BT40 3



Parámetros principales:



Modelo ADM2532
Tamaño del ángulo (mm) 140*140*10~250*250*32
Longitud máxima de la materia prima (m) 14
Fuerza de marcado (kN) 1000
Número de grupo de caracteres 1
Número de caracteres 18
Tamaño de los caracteres (mm) 14*10*19
Rango de distancia precisa (mm) 50~220 (Continuo)
Número de taladros en cada lado 3 (2 grupos, 6 en total)
Número de cuchillas en cada lado 3

Cono del husillo de perforación

 BT40
Diámetro máximo de perforación (mm) Φ40
Velocidad máxima de rotación del husillo (r/min) 6000
Unidad de refrigeración del taladro MQL 360-2 (Refrigeración en seco)
Capacidad de almacenamiento de aceite de la unidad de refrigeración 2L
Aceite de corte Aceites de corte micro basados en aceite vegetal (2000-25)
Consumo de combustible 5~50ml/h
Tipo de accionamiento del carro CNC Servomotor de CA, accionamiento de cremallera y piñón
Velocidad máxima de alimentación del ángulo (m/min) 40
Método de accionamiento del movimiento de alineación del eje AB Guía de movimiento lineal; servomotor de CA; husillo de bolas de accionamiento secundario
Velocidad máxima de desplazamiento del patín del cabezal de perforación (m/min) 10
Tipo de accionamiento del cabezal de perforación Guía de movimiento lineal; servomotor de CA; husillo de bolas de accionamiento secundario
Velocidad máxima de alimentación del cabezal de perforación (m/min) 14
Método de trabajo del brazo del carro alimentador Tipo de elevación vertical
Número de cilindros basculantes en el lado de descarga 4
Método de refrigeración de la estación hidráulica Refrigeración por aire
Número de ejes CNC 9
Presión de aire (MPa) 1
Potencia total Aproximadamente 150KW
Peso de la máquina (kg) Aproximadamente 33 toneladas
Dimensiones generales (m) 33*8.5*2.5
