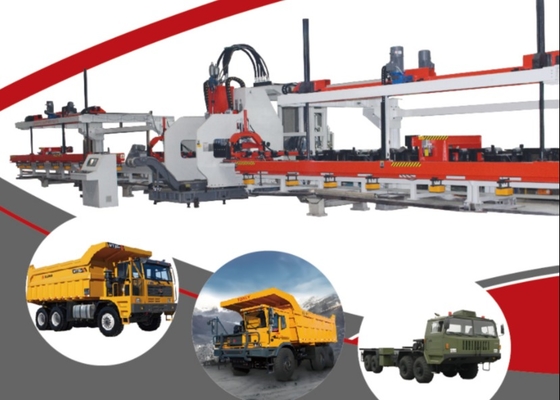

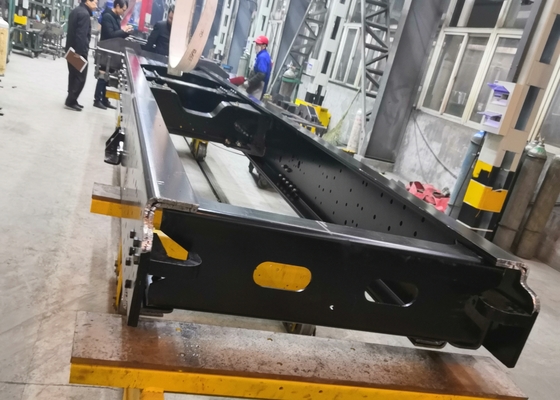

120 toneladas de fuerza nominal Línea de producción de punción de placas CNC 25 módulos para camiones de viga plana
Aplicación:

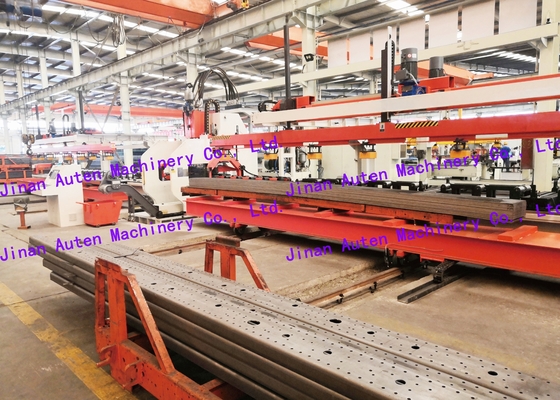

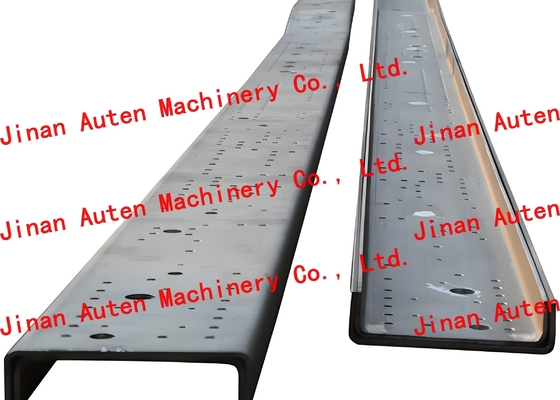

La línea de producción de punción CNC para vigas longitudinales planas para automóviles constituye un sistema de fabricación integrado especializado en procesos de punción para vigas longitudinales planas para automóviles.Meticulosamente diseñado haciendo referencia a equipos análogos en los mercados nacionales y globales, alineándose con las especificaciones de perforación de diversos marcos de vehículos en todo el mundo e incorporando los méritos de varios productos comparables, esta línea de producción se presenta como una solución refinada.Cumple hábilmente las demandas de procesamiento flexibles de vigas longitudinales de marcos variados, que se distingue por su estabilidad y alta eficiencia operativa.
Tabla de rodillos de apoyo longitudinal
Compuesto por una base y un rodillo de apoyo para sostener la lámina; ambos extremos del rodillo están sostenidos por rodamientos, el rodillo tiene una buena rigidez y resistencia al impacto, y la lámina se mueve sobre él;
Dispositivo de alimentación de la abrazadera principal del eje X: 2 juegos
El dispositivo está compuesto por un servomotor, un reductor de precisión, una abrazadera hidráulica flotante, un carril de guía lineal de precisión, un bastidor de precisión y un soporte.el servomotor impulsa el engranaje helicoidal a girar a través del reductor de precisión, y convierte el movimiento rotativo en movimiento lineal a través del bastidor. La alimentación precisa de las piezas de alimentación se completa a través de la guía lineal de deslizamiento de precisión,y la alimentación de la hoja es precisa y estable; la abrazadera de alimentación es una abrazadera flotante, que puede tener una buena adaptabilidad a algunas láminas deformadas, y la fuerza de abrazadera grande, abrazadera confiable, trabajo estable.
Esta manera de sujetar puede sujetar la placa con una gota en el borde de la placa.los dos lados del huésped están dispuestos simétricamente.
Dispositivo auxiliar de alimentación de la abrazadera en el eje X: 2 juegos
El dispositivo se utiliza para procesar los extremos de cabeza y cola de la viga, y hay un conjunto en cada lado de la máquina principal, compuesto por abrazaderas hidráulicas, base y partes motrices;
Durante todo el proceso de alimentación de la pieza de trabajo, cuando la abrazadera del lado de alimentación no pueda sujetar la lámina, pero todavía haga agujeros, con el fin de garantizar la precisión de la posición de punción,la lámina debe seguir teniendo más de dos puntos de sujeciónEn este caso, el dispositivo de sujeción auxiliar resuelve efectivamente este problema.Bajo el empuje del cilindro de aceite, las mandíbulas de la abrazadera sujetan la lámina de esta manera, bajo la presión del cilindro de aceite,hay un segundo punto de sujeción para la hoja cuando se perforan (el primero es la sujeción principal en el lado de blanqueo), asegurando una alimentación suave y precisa de la hoja.
Información de las especificaciones de parámetros
| Principales parámetros del procesamiento de vigas longitudinales |
| Datos de los materiales de procesamiento |
espesor de la placa en mm |
4-9 mm |
| Resistencia a la tracción del material (Mpa) |
No más de 750 |
| Duración de la pieza de trabajo (mm) |
Entre 4000 y 12000 |
| Ancho de la pieza (mm) |
250 a 600 |
| Cama de la pieza de trabajo (mm) |
≤ 7/12M |
| La rugosidad de la pieza de trabajo X ((mm) |
Se aplican las siguientes condiciones: |
| La rugosidad de la pieza de trabajo Y ((mm) |
No superior a 5 mm |
| Cuadro de parámetros de rendimiento de los equipos e indicadores técnicos principales |
| Fuerza nominal |
120 toneladas |
| Trazado de la máquina X |
12000 mm |
| Trazado de la máquina Y |
Las demás: |
| Velocidad de alimentación |
50 m/min. |
| velocidad de alimentación Y |
30 m/min. |
| Precisión de la inclinación del agujero X |
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas: |
| Precisión del paso del agujero Y (mm) |
± 03 |
| Precisión diagonal de los agujeros rectangulares agrupados |
Se aplicarán las siguientes medidas: |
| Modelos |
25 |
| Apertura de mecanizado máxima (mm) |
Φ60 (dentro del rango de fuerza nominal de la máquina herramienta) |
| Número de moldes |
1 juego |
