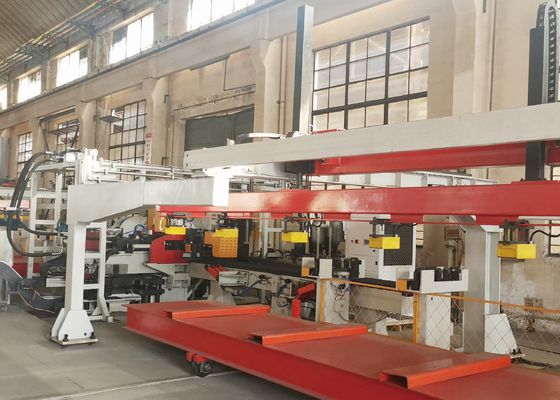

Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN

Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN
Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN

Ampliación de imagen :  Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN

Datos del producto:
Lugar de origen: China
Nombre de la marca: Auten
Certificación: ISO9001
Número de modelo: FPCP120: el uso de las sustancias químicas
Pago y Envío Términos:
Cantidad de orden mínima: 1 conjunto
Tiempo de entrega: 30 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 100 juegos/mes
Contacto
Descripción detallada del producto
Tipo de cuerpo de la máquina principal: Forma semi-cerrada espesor de las láminas: 4-14 mm
longitud: Entre 4000 y 15000 mm Resistencia a la tracción máxima: 8b=510-950 N/mm2
Número de moldes: 20 y 25 Número de hachas del control: 3 hachas

Aplicación:



Esta máquina es un equipo especializado diseñado para perforar agujeros en vigas longitudinales planas dentro de la industria automotriz.



Composición estructural:



La máquina consta principalmente de dispositivos automáticos de carga y descarga, un dispositivo de centrado para la compensación automática de placas de sección variable, dispositivos de alimentación, unidades de punzonado, un dispositivo de salida de residuos automático, junto con sistemas hidráulicos, eléctricos y neumáticos integrados.

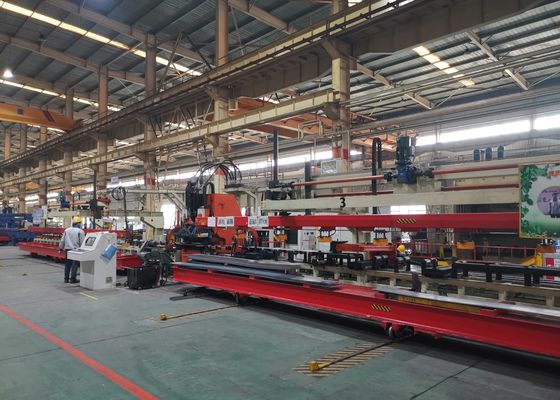

Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN 0



Características del producto:

  1. Sistema de control de alto rendimiento
    El sistema de control utiliza el sistema CNC SIEMENS 828D, combinado con alimentación accionada por servomotor, lo que garantiza una alta eficiencia de trabajo y una precisión estable de las piezas de trabajo.
  2. Mecanismo de centrado versátil
    Un dispositivo de centrado controlado por servo está montado en el rodillo de soporte de alimentación, lo que permite el procesamiento de placas de sección transversal variable con una diferencia de altura que oscila entre 0 y 200 mm.
  3. Configuración de molde flexible
    La máquina puede acomodar 25 moldes de diferentes diámetros, y el proceso de instalación es rápido y conveniente.
  4. Flujo de trabajo totalmente automatizado
    Todo el proceso, incluida la carga, el punzonado y la descarga de la placa, está automatizado, lo que reduce significativamente la intensidad de la mano de obra.
  5. Gestión eficiente de residuos
    Cuenta con una función automática de salida y recogida de residuos para una mayor limpieza operativa.
  6. Capacidad de programación inteligente
    El software de programación automática permite la importación directa de gráficos AUTOCAD o gráficos en formato .DXF generados por otro software CAD. A través de una interfaz hombre-máquina intuitiva, puede generar automáticamente programas de procesamiento de máquinas herramienta, ahorrando tiempo y minimizando errores.

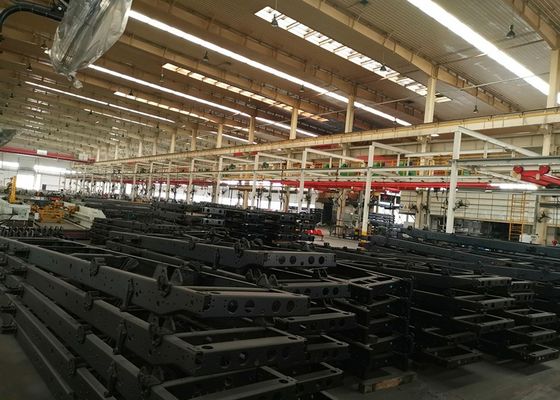

Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN 1



Parámetros técnicos principales:



No. Nombre Valor
1 Fuerza nominal 1200KN
2 Tamaño y rango de la placa de procesamiento
3 Longitud 4000～8000mm
Ancho 200～550mm
Espesor 3～6mm
Flexión de la hoz del material de la hoja entrante ≤7mm/10m
Irregularidad de la hoja del eje X ≤10mm/1000mm ,≤20mm/8000mm
Irregularidad de la hoja del eje Y 5mm
Alabeo de la hoja ≤50mm
Propiedades mecánicas del material de la hoja σb=510～850N/mm2
4 Diámetro máximo de punzonado φ60mm
5 Número de módulos 25个
6 Velocidad máxima
Eje X Máx=50m/min
Eje Y Máx=30m/min
7 Precisión de procesamiento
Eje X ±0.25/600mm ,±0.50 / 3000mm,±0.7 / 8000 mm
Eje Y ±0.2 mm / 600 mm
8 Capacidad de carga del carro 20 T

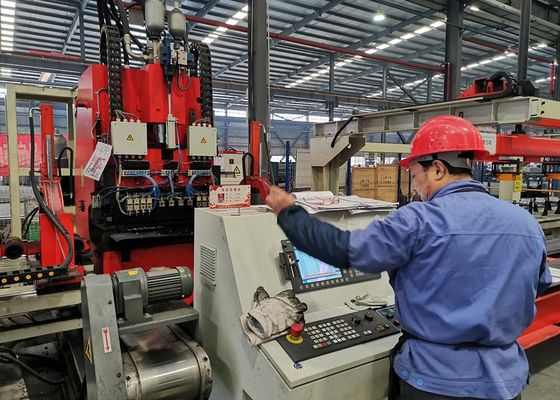

Línea de producción de punzonado CNC modelo FPCP120 para viga longitudinal de automóvil de placa plana de 4000 - 8000 mm de longitud, fuerza nominal de 1200 KN 2
