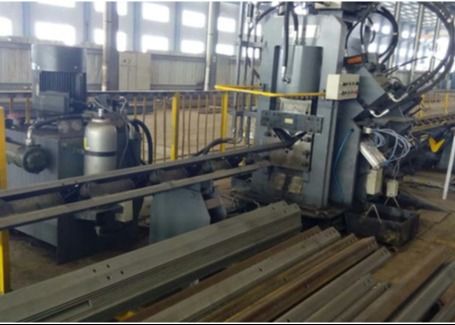

Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones

Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones
Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones

Ampliación de imagen :  Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones

Datos del producto:
Lugar de origen: China
Nombre de la marca: Auten
Certificación: ISO9001
Número de modelo: JNC1412
Pago y Envío Términos:
Cantidad de orden mínima: 1 juego
Tiempo de entrega: 30 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 100 juegos/mes
Contacto
Descripción detallada del producto
Funciones: punzamiento, marcado, corte Tamaño del ángulo (mm): ∟40×40×3～∟140×140×12
Duración máxima del espacio en blanco (m): 12 Duración máxima del acabado (m): 10
Máx. Punzonado (diám. x esp.) (mm): Φ26×12 (Material: Q345 510N/mm2) Golpes por lado: 2
Fuerza de punción (kN): 630 Fuerza de marcado (KN): 630
Fuerza de corte (kN): 1800 Grupo de letras de marcado: 4
Ejes CNC: 3

   Máquina de Punzonado, Marcado y Cizallado de Ángulos CNC de Alta Velocidad



Industria Aplicable:
Esta máquina es un equipo especializado diseñado para operaciones de punzonado, marcado y cizallado de acero angular dentro de la industria de torres de acero angular.



Composición del Producto:
La estructura principal de la máquina comprende un transportador transversal, un sistema de carga rotatorio, un transportador de entrada, un carro de entrada CNC, una unidad de punzonado, una unidad de marcado, una unidad de corte, un transportador de descarga, junto con sistemas hidráulicos, eléctricos y neumáticos integrados.

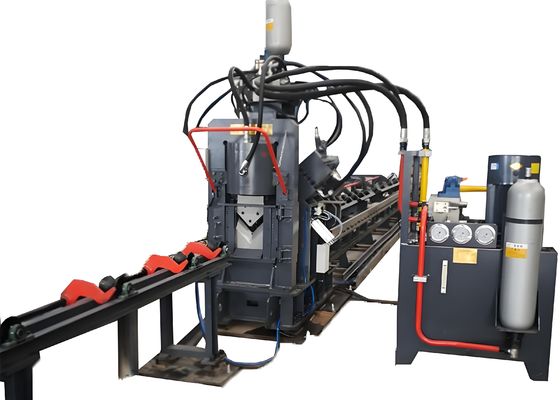

Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones 0



Características del Producto:

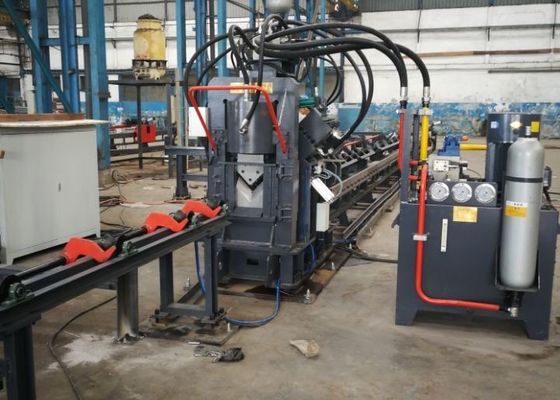

Máquina automática CNC hidráulica de punzonado, marcado y corte de alta velocidad con 3 ejes CNC, perforación angular y placa de conexión de acero para comunicaciones 1





  1. Tecnología Avanzada y Componentes Premium
    Utilizando tecnología CNC de vanguardia y alimentación impulsada por servomotor, la máquina ofrece un procesamiento de alta eficiencia y una precisión constante de la pieza de trabajo. Sus componentes hidráulicos, neumáticos y eléctricos clave provienen de proveedores internacionales, lo que garantiza confiabilidad y durabilidad.
  2. Configuración de Punzonado Versátil
    Cada lado de la máquina está equipado con tres juegos de punzones y matrices, que acomodan punzones de diferentes diámetros. Controlados por un sistema PLC, estos tres juegos de moldes pueden moverse sincrónicamente, lo que permite cambios sin problemas en la marca de retroceso del punzonado.
  3. Interfaz y Programación Amigables para el Usuario
    Con una interfaz de computadora bilingüe chino/inglés, la máquina garantiza una operación intuitiva y muestra dibujos detallados de la pieza de trabajo. La programación es sencilla, lo que permite la utilización directa de los datos del programa generados por el software de trazado. Al crear un programa, los operadores solo necesitan ingresar el tamaño de la pieza de trabajo, el diámetro del agujero, la marca de retroceso y la cantidad.
  4. Mecanismo de Alimentación Impulsado por Precisión
    El carro de entrada CNC, impulsado por un servomotor, se basa en un codificador fotoeléctrico para la retroalimentación en tiempo real. Este sistema de control de circuito cerrado garantiza una precisión de posicionamiento excepcional durante las operaciones.
  5. Flujo de Trabajo Totalmente Automatizado
    La máquina permite la automatización completa de los procesos de marcado, punzonado y cizallado. Las piezas de acero angular terminadas se descargan a través de un dispositivo de volteo neumático, lo que reduce significativamente la intensidad de la mano de obra y mejora la eficiencia operativa.



Información de Parámetros



Modelo JNC1010 JNC1412 JNC2020
Tamaño del ángulo (mm) 40*40*3~
100*100*10		 40*40*3~
140*140*12		 50*50*4~
200*200*20

Máx. Punzonado

(Dia. * Esp.) (mm)

 26*10 26*12 26*20
Fuerza de punzonado (kN) 630 630/1000 1000/1200
Fuerza de marcado (kN) 630 630/900/1200
Fuerza de corte (kN) 1000 900/1800 1540/4300
Máx. longitud de la pieza en bruto (m) 12 12 14
Máx. longitud de la pieza terminada (m) 10 12 14
Punzones por lado 2 2 o 3 3
Grupo de letras de marcado 4 4 4
Número de letras por grupo 12
Tamaño del carácter (mm) 14*10*19
Ejes CNC 3
Modo de corte Hoja simple Hoja doble o Hoja simple
Velocidad de alimentación del ángulo (m/min) 80 80 60
Precisión de procesamiento De acuerdo con GB2694
Modo de programación Entrada por teclado, interfaz USB
Dimensión total (m) Aproximadamente 28*6.5*2.2 Aproximadamente 29*6.5*2.2 Aproximadamente 32*7*2.35
