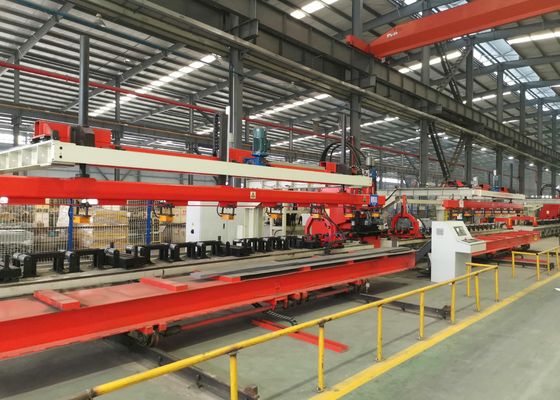

Introducción a la composición del equipo de la línea de producción

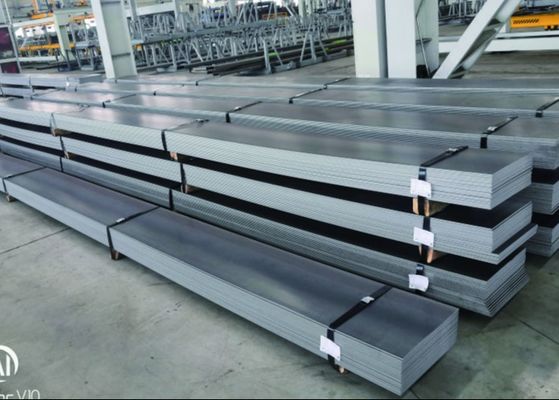

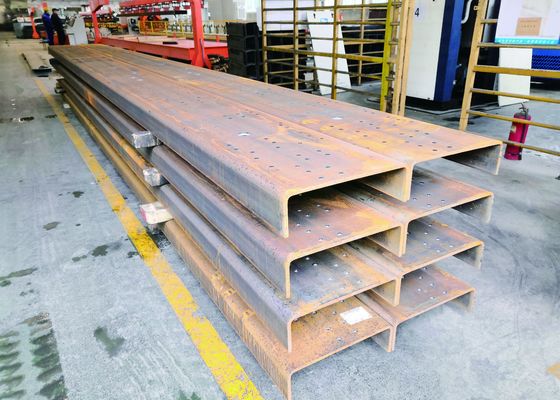

Flujo del proceso: Preparación de la viga longitudinal → alimentación automática electromagnética longitudinal → posicionamiento automático del material longitudinal → sujeción del extremo final y sujeción auxiliar → la pieza de trabajo entra en el host de punzonado y se procesa → sujeción del extremo de alimentación, sujeción auxiliar y procesamiento → punzonado terminado → descarga automática electromagnética de la pieza de trabajo.
El método de procesamiento es de tipo filtro, es decir, la viga longitudinal solo avanza al punzonar.
Los principales parámetros técnicos de la línea de producción
| Método de sujeción de la viga longitudinal |
Abrazadera hidráulica |
| Modo de transmisión principal |
Transmisión hidráulica |
| Sistema CNC: |
Sistema CNC Siemens 828D |
| Número de ejes de control: |
3 ejes |
| Tipo |
Carga y descarga manual o automática (opcional) |
| Capacidad de carga del carro: |
20 toneladas |
| Potencia de la máquina: |
60KW |
| Huella del equipo: largo x ancho x alto |
32m X 7.5m X 4m |
| Peso de la máquina: |
Aproximadamente 35 toneladas |
| Otros |
Panel de operación delgado con pantalla LCD a color verdadero ultra delgada, visualización conmutada en chino e inglés |
La estructura de cada dispositivo mecánico:
1. Carro eléctrico de soporte de viga longitudinal:
El carro se puede controlar mediante botones para salir de la línea, y después de cargar los palés izados por la grúa, retrocederá a la posición de carga; La carga del carro no es inferior a 20 toneladas, y la carrera es de 1,5 m.
2. Dispositivo de alimentación automática con ventosa electromagnética
El dispositivo se compone de soporte, viga móvil y su dispositivo de accionamiento, viga de ventosa y dispositivo de elevación, sistema de control de ventosa, etc.;
Hay una varilla de detección de placa en la viga de la ventosa, que puede detenerse automáticamente cuando alcanza la altura de la placa, y puede detectar si hay una placa y si está succionada, y el trabajo es estable y confiable;
La elevación y descenso de la viga de la ventosa se guía mediante una varilla guía para garantizar la elevación sincrónica; la viga móvil tiene buena rigidez, y el movimiento delantero y trasero se guía mediante un riel guía para garantizar la sincronización en ambos extremos;
El mandril electromagnético mantiene la fuerza electromagnética cuando está apagado, e invierte la desmagnetización cuando se energiza, lo cual es seguro y confiable.
3. Mesa de rodillos de soporte longitudinal
Compuesta por una base y un rodillo de soporte para soportar la lámina;
Ambos extremos del rodillo están soportados por cojinetes, el rodillo tiene buena rigidez y resistencia al impacto, y la lámina se mueve sobre él;
