Máquina de punzonado hidráulica automática de 3 ejes para placas CNC de alta configuración, 60KW, para vigas longitudinales

Producto propósito y características:

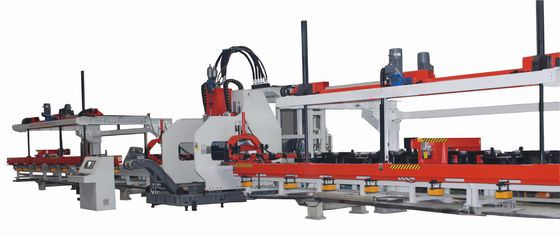

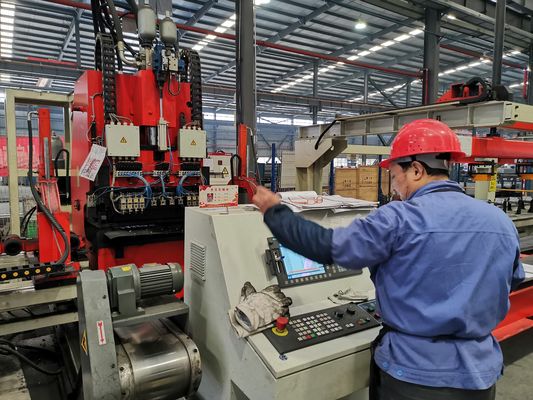

La línea de producción de punzonado CNC de placa plana de viga longitudinal de automóvil es una línea de producción completa para el punzonado de vigas longitudinales planas de automóviles. Se basa en equipos similares extranjeros y nacionales, de acuerdo con las necesidades de punzonado de varios bastidores de automóviles en el país y en el extranjero, e integra varias ventajas del producto. productos desarrollados. Esta línea de producción puede satisfacer perfectamente los requisitos de procesamiento flexible de varias vigas longitudinales de bastidor y tiene las características de estabilidad y alta eficiencia.

Composición del equipo

1. Carro eléctrico de alimentación, dispositivo de alimentación automático con ventosa de electroimán permanente - 1 juego;

2. Carro eléctrico de alimentación, dispositivo de alimentación automático con ventosa de electroimán permanente - 1 juego;

3. Mesa de rodillos de soporte de carga y descarga - 1 juego;

4. Dispositivo de centrado de láminas - 5 juegos;

5. Carro de residuos - 1 juego;

6. Abrazadera principal y dispositivo de alimentación servo - 2 juegos;

7. Dispositivo de sujeción auxiliar - 2 juegos;

8. Punzonadora (tipo abierto, 25 posiciones de matriz) - 1 juego;

9. Dispositivo de salida de residuos - 1 juego;

10. Sistema hidráulico (refrigeración por aceite) - 1 juego;

11. Sistema neumático - 1 juego;

12. Sistema de lubricación - 1 juego;

13. Sistema de control eléctrico - 1 juego;

14. Programa de programación automática - 1 juego;

15. Moldes convexos y cóncavos - 1 juego;

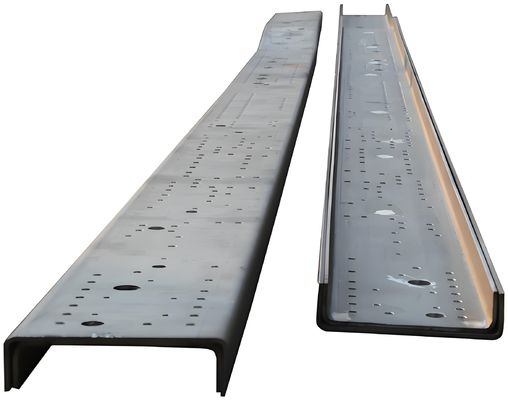

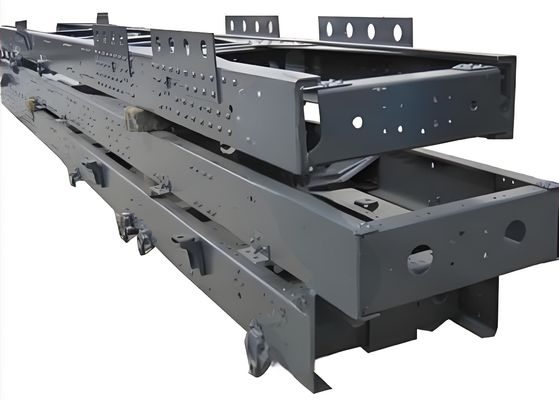

Parámetros principales de procesamiento de vigas longitudinales:

1. Datos del material de procesamiento:

Espesor de la placa mm: 4--9

Resistencia a la tracción del material (Mpa): Máx.750

Longitud de la pieza (mm): 4000-12000

Ancho de la pieza (mm): 250-600

Alabeo de la pieza (mm): ≤7/12M

Rugosidad de la pieza X(mm): ≤8/1M ≤20/12M

Rugosidad de la pieza Y(mm): ≤5mm

2. Tabla de parámetros de rendimiento del equipo e indicadores técnicos principales

Fuerza nominal 120 toneladas

Carrera de la máquina X: 12000 mm

Carrera de la máquina Y: 600 mm

Velocidad de alimentación X: 50 m/min

Velocidad de alimentación Y: 30 m/min

Precisión del paso de agujero X: ±0,25 mm/200 mm

                                     ±0,35 mm/400 mm

                                     ±0,50 mm/12000 mm

Precisión del paso de agujero Y (mm) ±0,3

Precisión diagonal de los agujeros agrupados rectangulares: ±0,4 mm/300 mm

Módulos: 25

Apertura máx. de mecanizado (mm) Φ60 (dentro del rango de fuerza nominal de la máquina herramienta)

Número de moldes: 1 juego

3. Datos necesarios para la programación:

Resistencia del material, espesor del material; Archivo de dibujo electrónico de la viga (en un formato reconocible por la programación automática);

Los principales parámetros técnicos de la línea de producción
