Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero
Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero

Ampliación de imagen :  Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Auten
Certificación: ISO
Número de modelo: WD1
Pago y Envío Términos:
Cantidad de orden mínima: 1 conjuntos
Tiempo de entrega: 30 días
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 100 juegos por mes
Descripción detallada del producto
Potencia (w): 5kw, 3kw tensión: El valor de las emisiones de gases de efecto invernadero es igual o superior a:
Aplicación: Estructura de acero Torre Soldadura de pies Peso (kg): 1000
Resaltar:

Robot de soldadura de alta precisión

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero

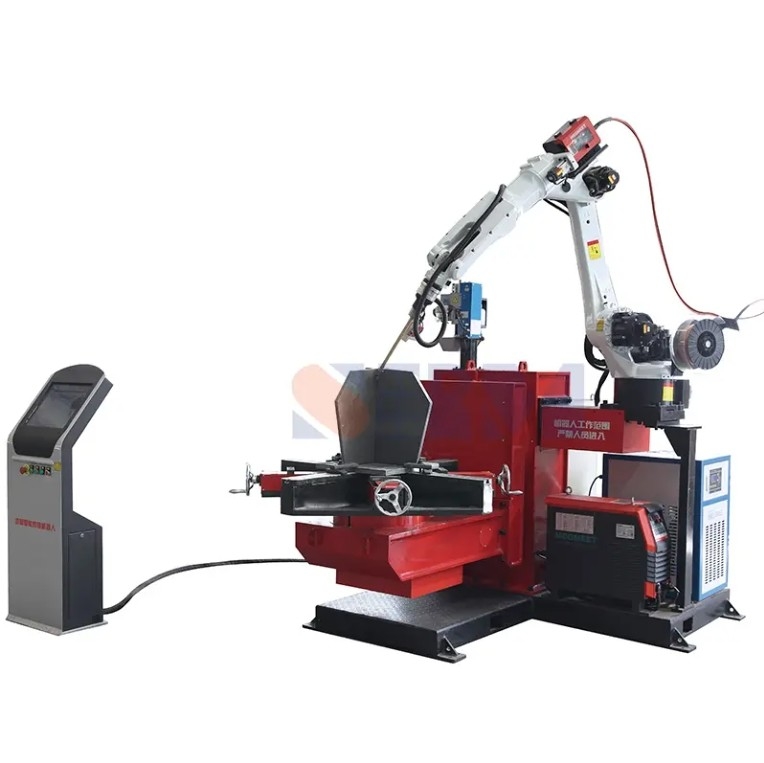

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero 0



La estación de trabajo de soldadura inteligente de una sola máquina de vía terrestre se utiliza principalmente para la soldadura automatizada por robot de varias soldaduras de filetes de estructura de acero.El puesto de trabajo cumple los requisitos de soldadura de las soldaduras de filete de estructuras de acero en forma de H., los diafragmas, etc.
Cada estación de trabajo de soldadura de tierra incluye un sistema de control, un mecanismo de caminata de tierra, un robot de soldadura por arco, una fuente de alimentación de soldadura y un tanque de agua de enfriamiento, un sistema de visión de soldadura inteligente,pistola de soldadura refrigerada por agua y estación de limpieza de armas, etc.
La anchura del componente no excederá de 1,2 metros; la longitud estándar del carril es de 9 metros; el carril
la posición se instalará y colocará de acuerdo con el diseño del taller y el proceso de producción.
Forma de las costuras de soldadura: soldadura en ángulo recto, soldadura en ángulo en línea de pliegue plano, soldadura en ángulo vertical, soldadura en ángulo (excluidas las soldaduras de múltiples capas y múltiples pasos).
Productos estructurales de acero: incluidas las columnas de acero en forma de H, las vigas de techo, las vigas de grúa, los soportes, las vigas y otros productos estructurales de acero relativamente abiertos.

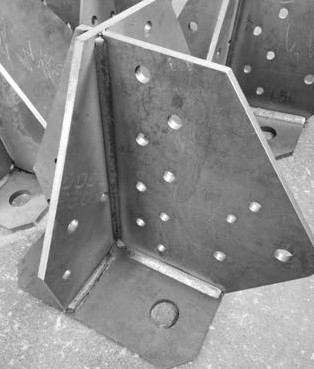

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero 1

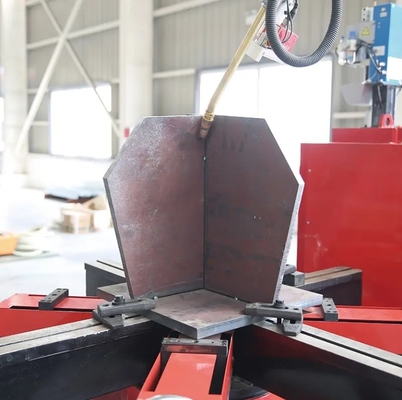

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero 2

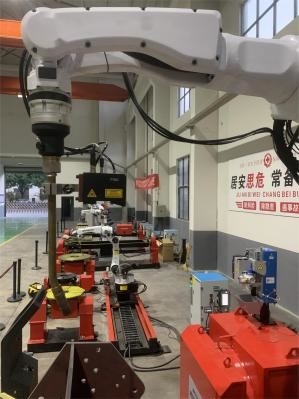

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero 3





1) El sistema puede cumplir con el funcionamiento normal de dos turnos al día (8 horas por turno) y
mantener una precisión estable.
2) Los dibujos de diseño de la estación de trabajo han sido repetidamente demostrados y simulados.
La función es la garantía de que el aspecto esté garantizado.
3) Todas las piezas compradas del equipo de estación de trabajo son suministradas por fabricantes reconocidos en la industria (véase el apartado 3).
La calidad de todas las piezas procesadas ha sido estrictamente verificada, la resistencia cumple con la norma,
El rendimiento es excelente y el movimiento es estable.
5) Las unidades de medida de las piezas e instrumentos del equipo de la estación de trabajo y todos los dibujos y materiales se ajustan a la norma nacional (GB);la fabricación y los materiales utilizados de todos los instrumentos y componentes deben cumplir las normas ISO e IEC u otras normas equivalentes..
6) Las piezas de las estaciones de trabajo están hechas de materiales de alta calidad, y los componentes mecánicos y eléctricos seleccionados están
productos de serie de alta calidad, maduros y fiables.
7) En el extremo delantero del robot hay un sensor anti-colisión que puede detener la máquina a tiempo para protegerla en caso de colisión.El sistema de limpieza automática del arma y corte de alambre se puede configurar de acuerdo con las necesidades.
8) Funciones de soldadura inteligentes como el modelado paramétrico de la estación de trabajo, el motor de modelo digital 3D, la planificación inteligente de la trayectoria de soldadura, la trayectoria de corrección de fotos del sensor de visión láser,alarma por excedencia del rango de desviación límite, parámetros y biblioteca de procesos para crear automáticamente programas de soldadura.







Nombre
Robot de soldadura
Rango de movimiento
Eje básico
- ¿Qué es eso?
±173°
Velocidad máxima
Eje básico
J1
122.9°/S
El tipo
Junta vertical 6 grados de libertad


J2
+85°-150°


J2
93.1°/S
Principales aplicaciones
Saldado


J3
± 80°


J3
137.2°/S
Especificaciones
Se trata de un sistema de control de las emisiones de gases de escape.

Eje del brazo
J4
± 150°

Eje del brazo
J4
294.1°/S
Carga máxima
10 KG


J5
+130° a 105°


J5
294.1°/S
Repetibilidad de la posición
± 0,08 mm


J6
±220°


J6
426.7°/S
Rango de movimiento del punto P
Ver imagen
Alcance máximo
Las demás:
Método de instalación:
Instalación en tierra, colgando, lateral
Capacidad de potencia
5 KVA
Condiciones ambientales de uso
0-45°C, 20-80 RH ((No hay condensación)
Peso corporal principal
230 kg de peso
Nivel de protección
Equivalente a IP54

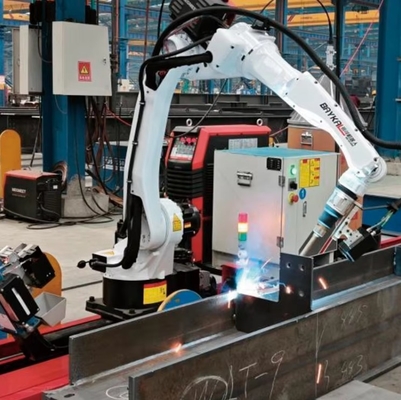

Robot de soldadura de alta precisión para soldadura de pie de torre de estructura de acero 4
